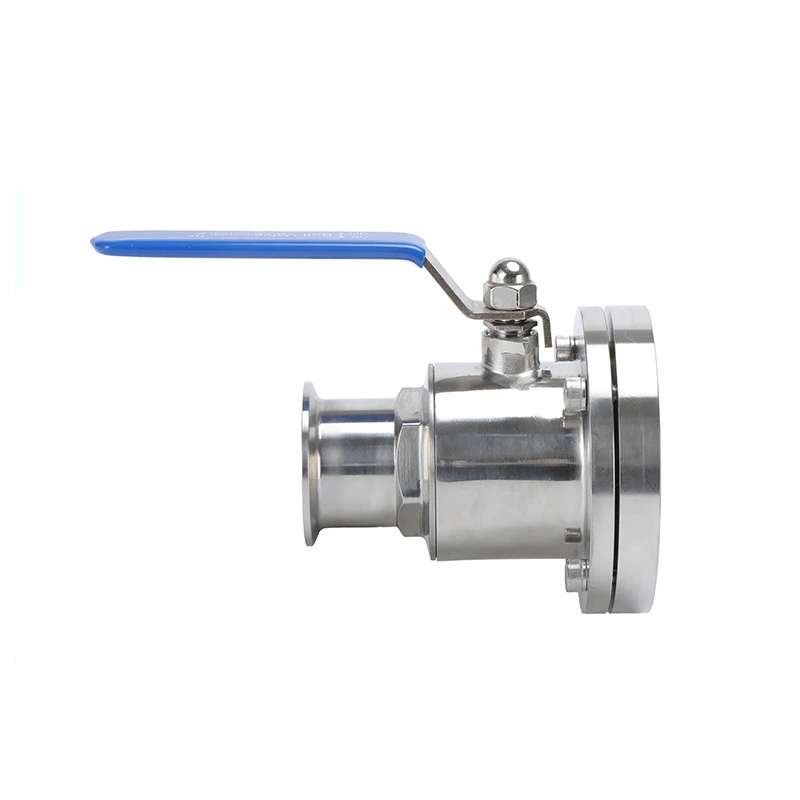

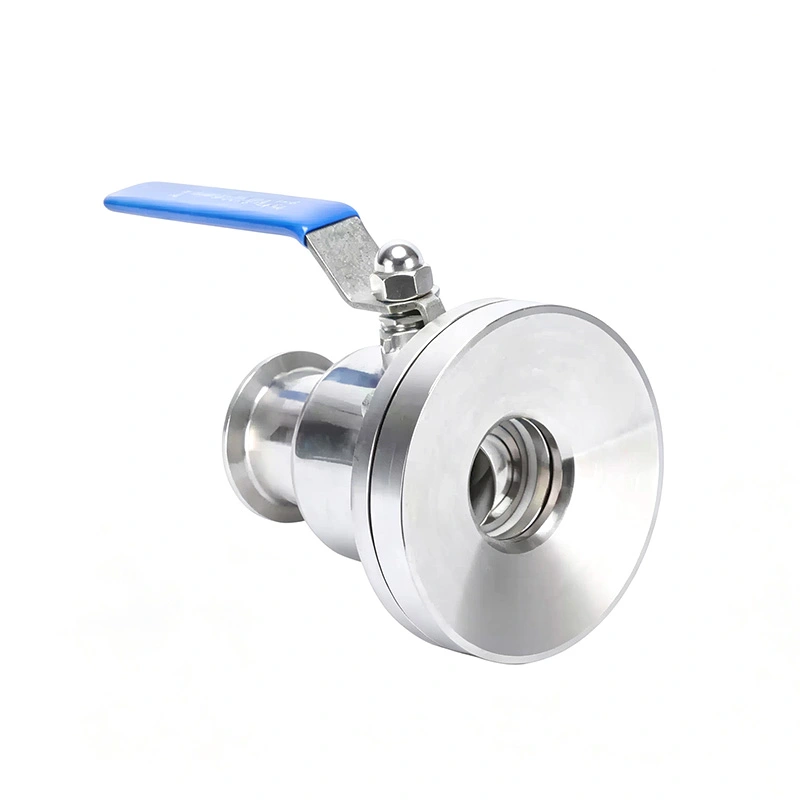

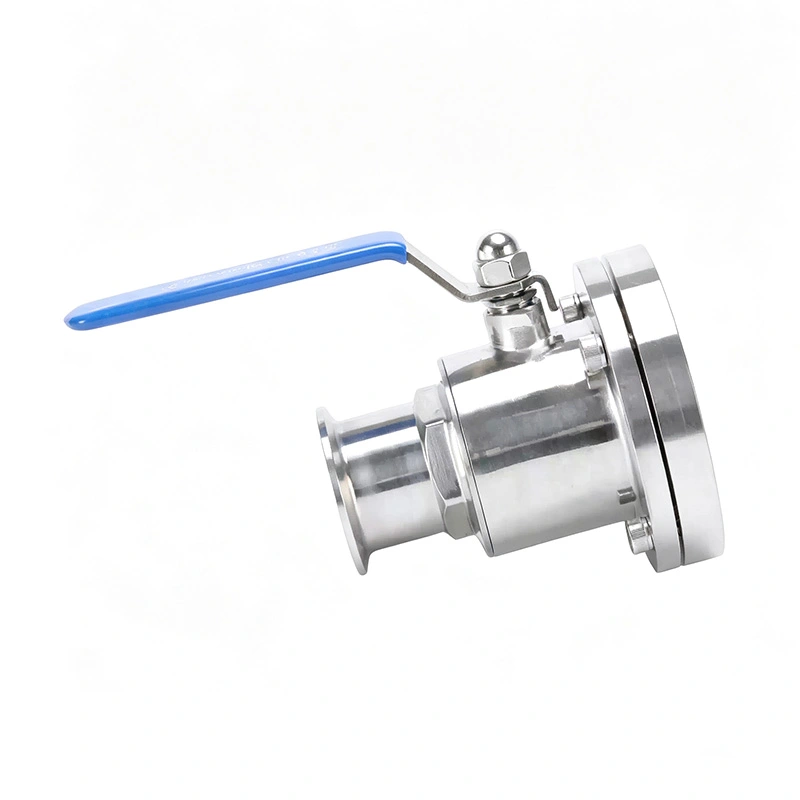

In tegenstelling tot standaard inline kogelkranen is de tankbodemconfiguratie ontworpen rondom de verbinding tussen de kleppen en de uitlaat van het vat. De interne doorgang helpt het vasthouden van product op de tankbodem te verminderen, waardoor de klep ontstaat geschikt voor processen waarbij volledige drainage, weinig residu en eenvoudige reiniging belangrijk zijn.
De bodemkogelkraan voor sanitaire tanks is verkrijgbaar met handmatige bediening of pneumatische bediening en kan worden gebruikt in farmaceutische, biotechnologische, voedsel-, drank-, zuivel-, cosmetische en compatibele fijnchemische verwerkingssystemen.
De klep wordt geïnstalleerd op de laagste uitlaat van een tank of procesvat, waardoor een direct stroompad vanuit het vat ontstaat in de stroomafwaartse pijpleiding. Deze configuratie is geschikt voor productafvoer, tankdrainage, overslag en proces omschakeling.
De klepstructuur is ontworpen om onnodige holtes en productophoping rond de tankuitlaat te minimaliseren. Dit is vooral van belang bij hoogwaardige producten waarbij restmateriaal kan leiden tot productverlies of -toename schoonmaak eisen.
De bodemkogelklep voor sanitaire tanks kan worden toegepast op opslagtanks, mengtanks, reactoren, fermentatievaten, en andere sanitaire procesvaten waar bodemafvoer en isolatie vereist zijn.
De kogel met volledige doorlaat biedt een groot intern doorstroomoppervlak wanneer deze volledig geopend is. Hierdoor kunnen procesmedia uit de tankuitlaat met relatief lage stroombeperking.
De aan de onderkant gemonteerde configuratie ondersteunt door de zwaartekracht ondersteunde afvoer en productoverdracht. Het is geschikt voor toepassingen waarbij het resterende vloeistofvolume in het vat tijdens het lossen tot een minimum moet worden beperkt.
Door onnodige dode ruimte rond de uitlaat en klepdoorgang te verminderen, helpt het ontwerp het restproduct te verminderen na het aftappen. Dit kan het productherstel verbeteren en daaropvolgende reinigingsprocedures vereenvoudigen.
De klep is voorzien van een automatisch afdichtingscompensatiemechanisme om het afdichtingscontact onder bedrijfsomstandigheden te behouden verandering. Dit helpt bij het compenseren van normale afdichtingsslijtage en ondersteunt consistente afsluitprestaties.
Wanneer de bodemkogelklep van de sanitaire tank gesloten is, isoleert het afdichtingssysteem de tank van de stroomafwaartse richting pijpleiding. Afhankelijk van de werkelijke procesomstandigheden zijn een juiste materiaal- en drukselectie vereist.
De interne structuur is ontworpen om het koppel dat nodig is om de bal te draaien te verminderen, waardoor handmatige bediening eenvoudiger wordt en het verminderen van de actuatorvereisten voor geautomatiseerde configuraties.
Productcontactoppervlakken zijn nauwkeurig afgewerkt om gebieden te verminderen waar productresten zich kunnen ophopen. De standaard oppervlakteafwerking is Ra ≤0,8 μm, waarbij Ra ≤0,4 μm als optie verkrijgbaar is.
De klep kan worden ingebouwd in Clean-in-Place-systemen, waardoor reinigingsvloeistof door de proceslijn kan stromen zonder dat routinematige demontage van de klep nodig is.
Voor processen die sterilisatie vereisen, kan de klep worden geconfigureerd voor Sterilize-in-Place-toepassingen volgens de geselecteerde afdichtingsmaterialen en bedrijfstemperatuur.
De klep is verkrijgbaar in RVS304 en SS316L. SS316L is bijzonder geschikt voor veeleisende toepassingen productcontacttoepassingen die een hogere corrosieweerstand vereisen.
Beschikbare afdichtingsmaterialen zijn onder meer PTFE, EPDM en siliconen. Het juiste materiaal moet op basis daarvan worden geselecteerd aan de productsamenstelling, reinigingsmiddelen, temperatuur en bedrijfsomstandigheden.
De standaard oppervlakteafwerking is Ra ≤0,8 μm, terwijl een optionele Ra ≤0,4 μm afwerking beschikbaar is voor toepassingen met strengere eisen aan het oppervlak.

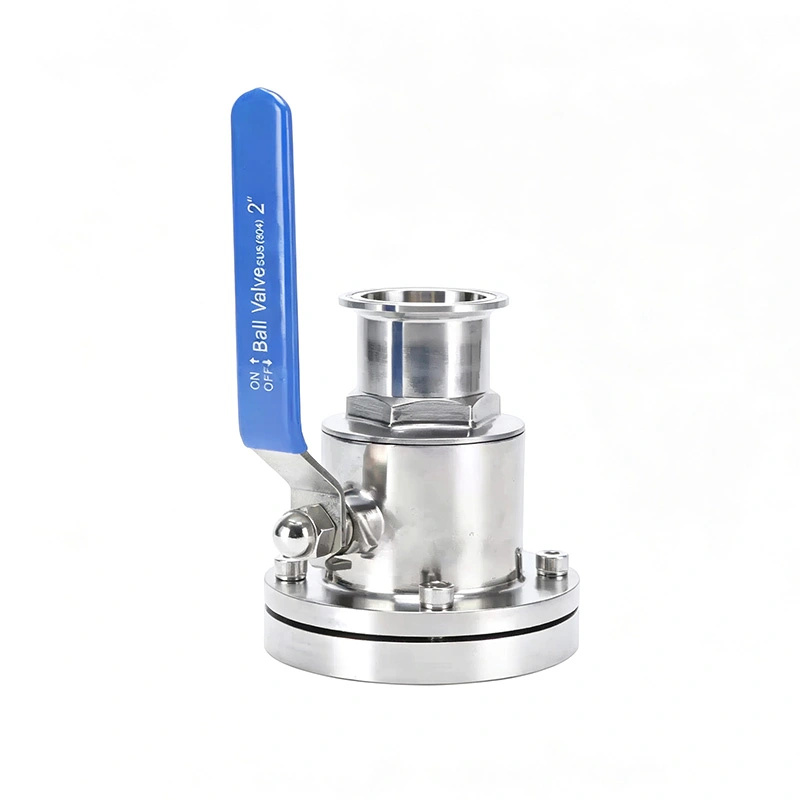

De handmatige configuratie biedt directe bediening bij de tankuitlaat en is geschikt voor processystemen met kleppen De bediening wordt uitgevoerd door een operator.
Een pneumatische actuator zorgt voor het op afstand openen en sluiten van geautomatiseerde procesapparatuur. Het is geschikt voor productielijnen waarbij de tankuitlaat moet werken volgens een geprogrammeerde procesvolgorde.
De pneumatische configuratie kan worden geïntegreerd met PLC-gebaseerde systemen om het lossen van tanks, pompen en vullen te coördineren apparatuur, overdrachtspijpleidingen en andere procesapparatuur.
Wanneer de kogelboring op één lijn ligt met de pijpleiding, opent de klep de hoofdstroomdoorgang en laat het product door afvoer uit de tank.
Wanneer de bal 90° draait vanuit de open positie, blokkeert het massieve gedeelte de stroomdoorgang en isoleert de tank van het stroomafwaartse systeem.
Tijdens het lossen zorgt de bodemuitlaat ervoor dat het product rechtstreeks naar de stroomafwaartse pijpleiding beweegt. De volle boring doorgang helpt de stroombeperking te verminderen en ondersteunt een efficiënte overdracht.
| Item | Specificatie |
| Productnaam | Sanitaire tankbodemkogelkraan |
| Merk | AVM |
| Ventieltype | Sanitaire tankbodem kogelkraan met volledige doorlaat |
| Lichaamsmateriaal | SS304 / SS316L |
| Afdichtingsmateriaal | PTFE / EPDM / Siliconen |
| Oppervlakteafwerking | Ra ≤0,8 μm Standaard / Ra ≤0,4 μm Optioneel |
| Verbinding | Tri-Clamp / Las / Flens / Draad |
| Werkdruk | Max. 10 bar, afhankelijk van de maat |
| Werktemperatuur | -10°C tot 150°C |
| Operatie | Handmatig / pneumatisch |
| Installatiepositie | Tankbodem / vatuitlaat |
| Sollicitatie | Tanklossen / Aftappen / Productoverdracht / Vullen |

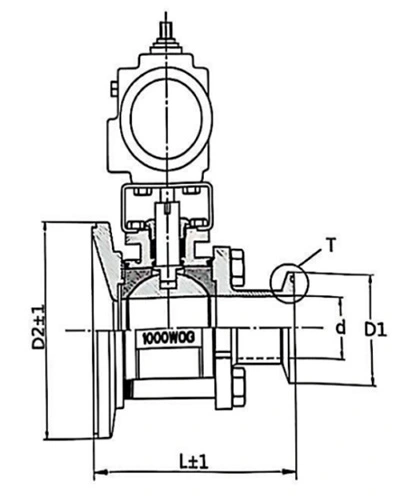

| Maat | d | D1 | D2 | L | Cilindermodel |
| 1" | 22 | 50.5 | 118 | 100 | AT52 |
| 1 1/2" | 35 | 50.5 | 118 | 125 | AT52 |
| 2" | 47.5 | 64 | 145 | 145 | AT63 |
| 2 1/2" | 50 | 77.5 | 165 | 170 | AT75 |
| 3" | 72.5 | 91 | 205 | 198 | AT83 |
| 4" | 98 | 119 | 245 | 210 | AT83 |
De bodemkogelkraan voor sanitaire tanks kan worden gebruikt bij de bodemuitlaten van farmaceutische opslag- en procestanks gecontroleerde productafvoer, vloeistofoverdracht en reinigingswerkzaamheden.
Het is geschikt voor fermentatievaten, bioprocestanks en vloeistofbehandelingssystemen met efficiënte afvoer en hygiënische procesomstandigheden zijn vereist.
Toepassingen zijn onder meer melk, dranken, vloeibare voedselingrediënten, sauzen en andere compatibele producten die zijn opgeslagen of verwerkt in sanitaire tanks.
De aan de onderkant gemonteerde configuratie is geschikt voor melk-, yoghurt-, room- en andere zuivelverwerkingsapparatuur productherstel en reinigbaarheid zijn belangrijk.
De klep kan worden gebruikt voor tanks met shampoo, lotion, crème en andere vloeibare of stroperige cosmetische formuleringen.
Voor compatibele chemische media kan de klep worden toegepast op procestanks, reactoren en opslagvaten. Materiaal en compatibiliteit met afdichtingen moet worden bevestigd op basis van de feitelijke chemische samenstelling.
De klep moet worden geïnstalleerd op de laagste praktische uitlaat van het vat wanneer maximale drainage vereist is. De De geometrie van de vatuitlaat moet samen met de klepafmetingen in aanmerking worden genomen.
Tri-Clamp-, gelaste, flens- en schroefdraadconfiguraties zijn beschikbaar. De aansluiting moet overeenkomen met de bestaande tank uitlaat- en stroomafwaartse sanitaire leidingen.
Vóór de selectie moeten kopers het procesmedium, de werktemperatuur, de werkdruk en de vereiste stroom opgeven snelheid, reinigingsomstandigheden en bedrijfsfrequentie om de juiste klepconfiguratie te bepalen.
Klepafmetingen en aansluitinterfaces worden vooraf gecontroleerd op basis van de opgegeven maat en configuratie verzending.
Het afdichtingssysteem wordt gecontroleerd om de goede werking van de klepsluiting en lekkage te verifiëren volgens de toepasselijke test vereisten.
Handmatige en pneumatische configuraties worden vóór verzending gecontroleerd op correct openen, sluiten en beweging van de actuator.
Voor internationaal transport maakt AVM gebruik van geschikte beschermende verpakkingen. Papieren en houten kisten kunnen overeenkomstig worden gebruikt aan de klepconfiguratie en transportvereisten om het roestvrijstalen lichaam, de verbindingsuiteinden en de behuizing te beschermen pneumatische componenten.
Het wordt geïnstalleerd aan de onderkant van sanitaire tanks, reactoren, mengvaten, fermentatievaten en dergelijke procesapparatuur.
De configuratie zorgt voor een direct afvoerpad vanuit het vat en helpt bij het verminderen van restproduct rond het vat uitlaat, waardoor een efficiënte afvoer en productterugwinning wordt ondersteund.
Het kan worden gebruikt voor compatibele viskeuze producten, maar de werkelijke klepgrootte moet worden geselecteerd op basis van de viscositeit. debiet, temperatuur en druk.
Ja. Er is pneumatische bediening beschikbaar voor automatische tanklossing en procesbesturing op afstand.
Het klephuis is verkrijgbaar in SS304 of SS316L roestvrij staal, met PTFE-, EPDM- en siliconenafdichtingsopties.
Kopers moeten de tankuitlaatgrootte, het procesmedium, de temperatuur, de druk, het debiet, het verbindingstype opgeven, het benodigde afdichtingsmateriaal en of handmatige of pneumatische bediening vereist is.
