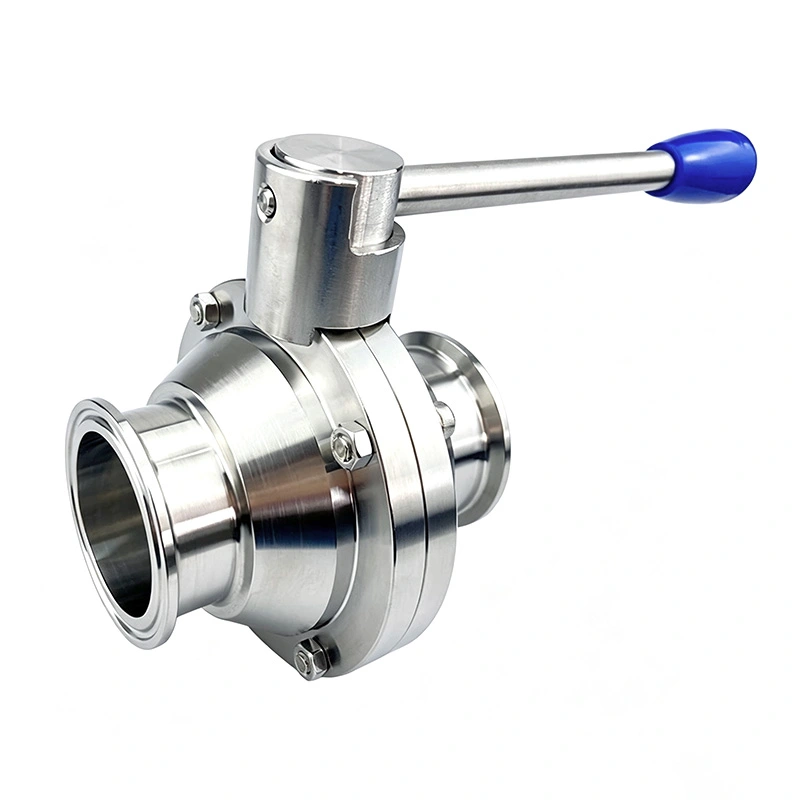

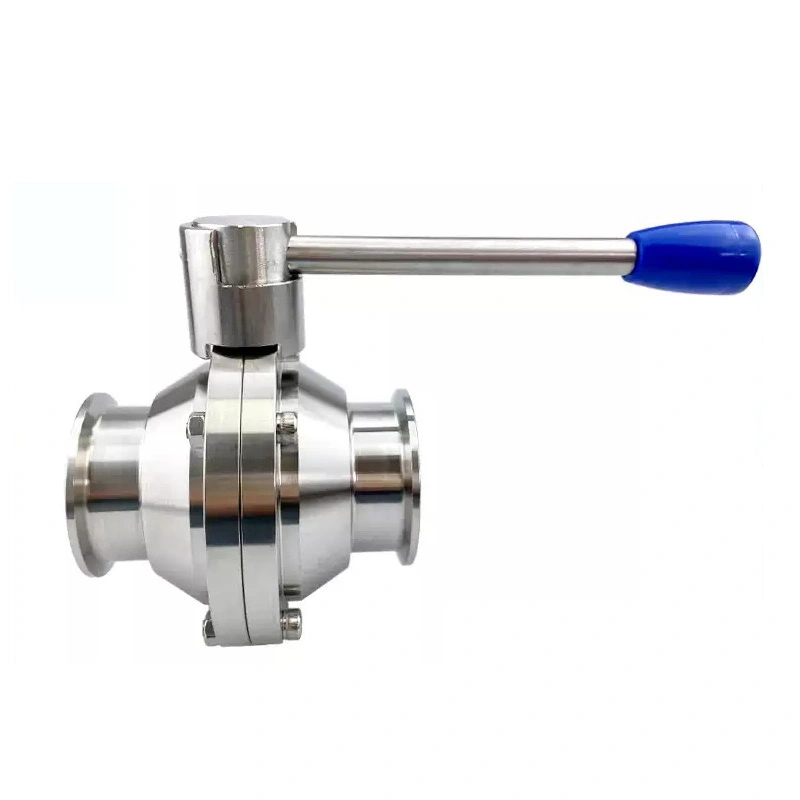

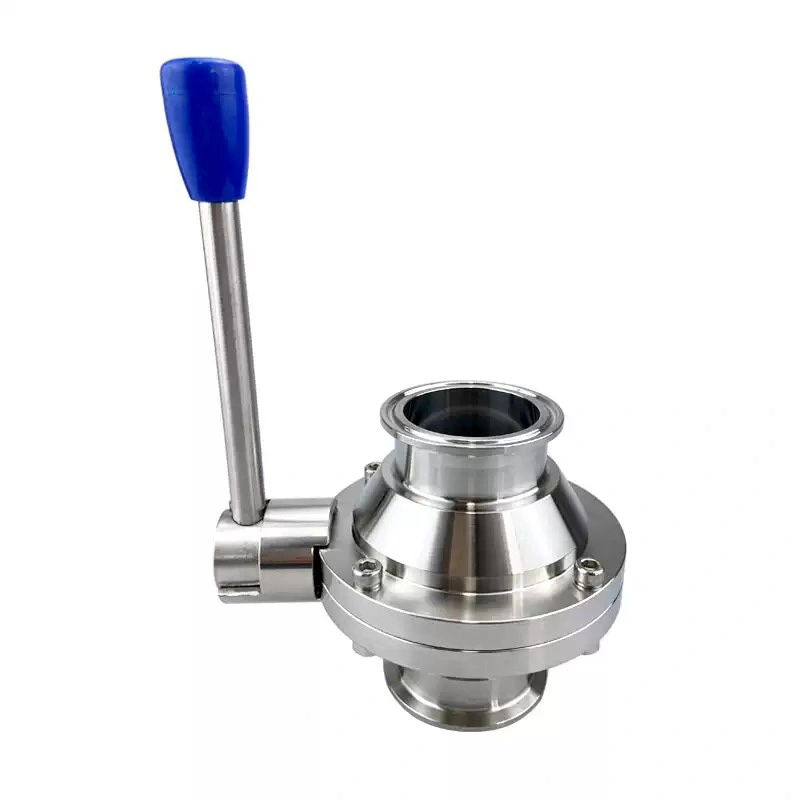

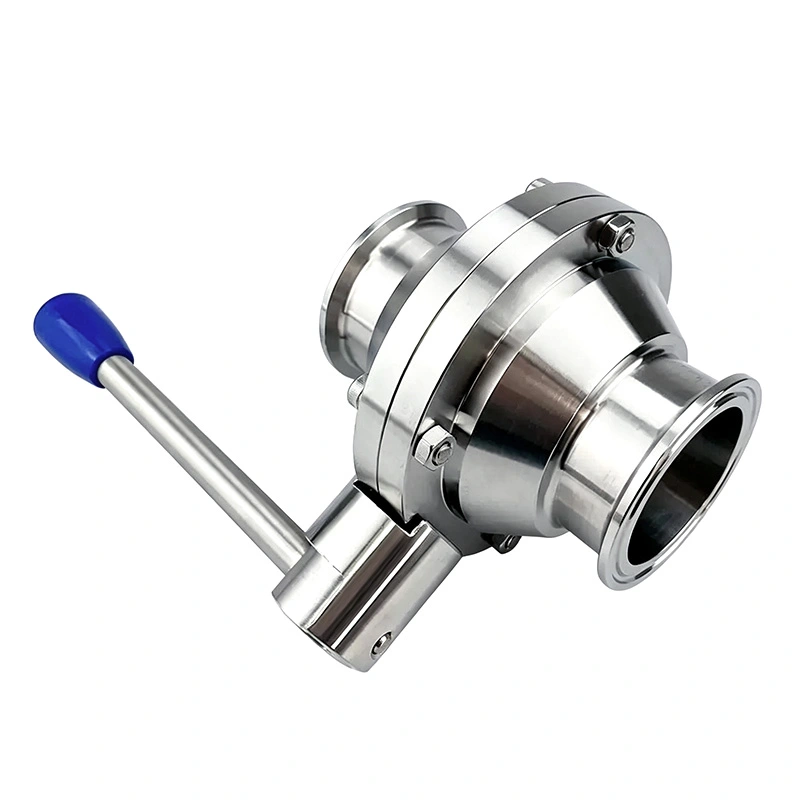

De sanitaire vlinderkogelkraan is verkrijgbaar met handmatige en geautomatiseerde bedieningsconfiguraties. Het is roestvrij De stalen constructie en het sanitaire stroompad maken het geschikt voor voedingsmiddelen en dranken, zuivelproducten, farmaceutische producten, biotechnologie, cosmetische en compatibele fijnchemische verwerkingssystemen.
De interne vlindervormige kogel verandert het effectieve doorstroomoppervlak terwijl de klep draait. Hierdoor kunnen exploitanten dat doen pas de processtroom aan tussen volledig open en volledig gesloten posities volgens de productievereisten.
De relatief open stroomdoorgang is geschikt voor producten met een hogere viscositeit waarbij overmatige stroombeperking mogelijk is overdrachtsprestaties beïnvloeden. Typische toepassingen zijn onder meer zuivelproducten, vloeibaar voedsel, cosmetische formuleringen en dergelijke compatibele procesvloeistoffen.
De sanitaire vlinderkogelkraan kan worden gebruikt voor bepaalde vloeibare media die zwevende of zachte deeltjes bevatten. Deeltjesgrootte, concentratie, viscositeit, temperatuur en stroomsnelheid moeten worden bevestigd voordat de klep wordt geselecteerd voor een specifiek proces.
De handgreep met 12 standen biedt aanpassingsstappen van ongeveer 15°, waardoor operators herhaalbare opties kunnen selecteren tussenliggende stroomposities. Het is geschikt voor processen die een fijnere handmatige stroomaanpassing vereisen.
De trekhendel met 4 standen biedt verschillende gedefinieerde bedieningsposities voor eenvoudige handmatige aanpassing. Het is geschikt wanneer het proces vooraf bepaalde stroominstellingen gebruikt in plaats van continue regeling.
De handgreepconfiguratie moet worden gekozen op basis van de vereiste instelnauwkeurigheid. De versie met 12 posities is dat wel geschikt voor fijnere handmatige regeling, terwijl de 4-standenversie geschikt is voor eenvoudigere stroominstellingen.
De pneumatische actuator zet de beweging van de perslucht om in een draaibeweging van ongeveer 90°, waardoor een snelle klep mogelijk is positionering. Het is geschikt voor productielijnen die zijn uitgerust met pneumatische besturingssystemen.
Er kan voor elektrische aandrijving worden gekozen wanneer het proces elektrisch gestuurde kleppositionering vereist of wanneer er is geen perslucht beschikbaar.
De bediende klep kan worden geïntegreerd met PLC en andere besturingssystemen, waardoor de kleppositionering kan samenwerken met pompen, tanks, vulapparatuur en andere procesmachines.
De interne bal is speciaal gevormd om tijdens het draaien een regelbare stromingsopening te bieden. Hierdoor kan de klep om debietaanpassing uit te voeren naast het afsluiten van de pijpleiding.
Wanneer de klep de volledig open positie nadert, biedt de stroomdoorgang een relatief onbelemmerde route voor de procesmedium, waardoor onnodige weerstand tijdens vloeistofoverdracht wordt verminderd.
Naarmate de bal wegdraait van de volledig open positie, neemt het beschikbare stroomgebied af. Dit levert een tussenliggende stroomregelfunctie zonder dat een aparte regelklep nodig is.
SUS304 is geschikt voor compatibele voedsel-, drank-, cosmetische en algemene hygiënische verwerkingstoepassingen waar standaard corrosieweerstand voldoet aan de procesvereisten.
SUS316L kan worden geselecteerd voor veeleisendere productcontactomstandigheden met een hogere corrosieweerstand en strenger Er zijn materiële eisen nodig.
Het afdichtingsmateriaal moet worden geselecteerd op basis van het procesmedium, de temperatuur, de reinigingschemicaliën en sterilisatie omstandigheden. Kopers moeten bij het aanvragen van een geschikt exemplaar de werkelijke bedrijfsomstandigheden opgeven configuratie.
Wanneer de interne stroomdoorgang op één lijn ligt met de pijpleiding, biedt de klep het maximaal beschikbare doorstroomoppervlak mediaoverdracht verwerken.
Wanneer de bal naar een tussenpositie draait, wordt het stroomgebied gedeeltelijk beperkt. Deze positie is gewend controleer de processtroom volgens de vereiste productieomstandigheden.
Wanneer de bal de gesloten positie bereikt, wordt de stroomdoorgang geblokkeerd en zorgt de afdichtingsstructuur voor afsluiting tussen de stroomopwaartse en stroomafwaartse zijde.
| Item | Specificatie |
| Productnaam | Sanitaire vlinderkogelkraan |
| Merk | AVM |
| Ventieltype | Vlinder-type kogelkraan |
| Lichaamsmateriaal | SUS304 / SUS316L |
| Operatie | Handmatig / Pneumatisch / Elektrisch |
| Handmatige handgreep | 12 posities / 4 posities |
| Bedieningsmechanisme | 90° roterend |
| Verbinding | Sanitaire klem en compatibele aansluitmogelijkheden |
| Applicatiemedia | Vloeistoffen/viskeuze vloeistoffen/compatibele deeltjeshoudende vloeistoffen |
| Oppervlakteafwerking | Volgens sanitaire verwerkingsvereisten |
| Toepassingsindustrieën | Voedsel en drank / Zuivel / Farmacie / Biotechnologie / Cosmetica / Fijne chemicaliën |

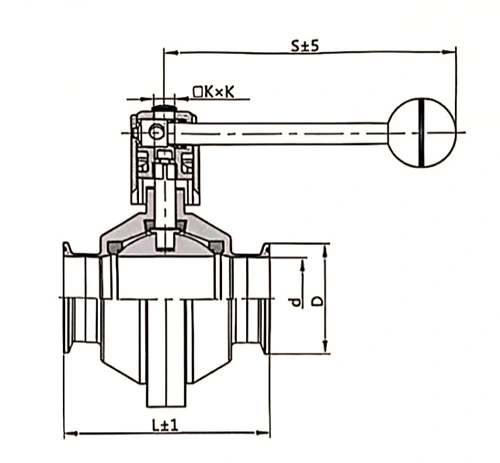

| Maat | d | D | L | S |
| 3/4" | 16 | 50.5 | 80 | 115 |
| 1" | 22.1 | 50.5 | 80 | 115 |
| 1 1/4" | 28 | 50.5 | 80 | 115 |
| 1 1/2" | 34.9 | 50.5 | 100 | 128 |
| 2" | 47.5 | 64 | 105 | 128 |
| 2 1/2" | 59.5 | 77.5 | 125 | 160 |
| 3" | 72.2 | 91 | 134 | 160 |
| 3 1/2" | 85 | 106 | 140 | 185 |
| 4" | 98 | 119 | 170 | 185 |
De sanitaire vlinderkogelkraan kan worden gebruikt voor gecontroleerde overdracht van melk, yoghurt, sap, sauzen en vloeistoffen voedselingrediënten en andere compatibele producten waarbij aanpassing van de hygiënische stroom vereist is.
Typische toepassingen zijn onder meer farmaceutische vloeistofoverdracht, bufferbereiding, bioverwerkingsapparatuur, hoge zuiverheid vloeistofbehandeling en compatibele hygiënische procesleidingen.
Het ventiel kan worden gebruikt voor shampoo, lotion, crème en andere cosmetische formuleringen waarbij de viscositeit wordt gecontroleerd vloeistofoverdracht zijn belangrijke procesoverwegingen.
Voor compatibele chemische media kan de klep worden toegepast op vloeistofoverdracht- en procescontrolesystemen waarbij sprake is van viskeuze of deeltjeshoudende materialen. De compatibiliteit van materialen en afdichtingen moet worden beoordeeld volgens de werkelijke chemische samenstelling.
Geef de mediumnaam, viscositeit, deeltjesgehalte, concentratie en bedrijfstemperatuur op vanwege deze factoren heeft een directe invloed op de keuze van kleppen en afdichtingsmateriaal.
Als de klep hoofdzakelijk voor isolatie wordt gebruikt, kan een basisbedieningsconfiguratie voldoende zijn. Indien tussenstroom afstelling nodig is, dient de 12-standen hendel of een bediende configuratie te worden overwogen.
De klepgrootte en aansluitafmetingen moeten overeenkomen met het bestaande sanitaire leidingsysteem. Geef het vereiste op nominale maat en aansluittype bij het aanvragen van een offerte.
Voor handmatige bediening specificeert u het gewenste handgreeptype. Voor geautomatiseerde toepassingen specificeert u pneumatisch of elektrisch werking en zorg voor de beschikbare controlevoorwaarden.
Klepafmetingen en sanitaire aansluitinterfaces worden vooraf gecontroleerd volgens de gespecificeerde configuratie verzending.
Handmatige en bediende configuraties worden gecontroleerd op correcte beweging en positionering volgens de geselecteerde configuraties bedieningsmechanisme.
Het roestvrijstalen lichaam en de verbindingsuiteinden zijn beschermd tijdens het hanteren en verpakken om het risico van krassen, vervorming en verontreiniging tijdens transport.
Voor internationaal transport maakt AVM gebruik van geschikte beschermende verpakkingen. Papieren en houten kisten kunnen worden geregeld afhankelijk van klepgrootte, bedrijfsconfiguratie en verzendvereisten.
Het wordt gebruikt voor zowel debietregeling als afsluiting in hygiënische procesleidingen, vooral bij tussenstromen aanpassing is vereist.
Ja. De klep is ontworpen voor toepassingen met viskeuze vloeistoffen, hoewel de daadwerkelijke geschiktheid hiervan afhangt viscositeit, temperatuur, stroomsnelheid en de kenmerken van het specifieke medium.
Het kan worden overwogen voor compatibele deeltjeshoudende vloeistoffen. Deeltjesgrootte, concentratie, hardheid en proces voorwaarden moeten vóór selectie worden bevestigd.
De handgreep met 12 standen biedt instelstappen van ongeveer 15° voor een fijnere handmatige positionering van de stroom. De Handgreep met 4 standen biedt verschillende vooraf gedefinieerde posities voor eenvoudiger bediening.
Ja. Er zijn pneumatische en elektrische bedieningsopties beschikbaar voor integratie met geautomatiseerde processystemen.
Geef de klepgrootte, het procesmedium, de viscositeit, de deeltjeskarakteristieken, de temperatuur, de druk en het vereiste debiet op snelheid, verbindingstype en voorkeur voor handmatige of geautomatiseerde bedieningsmethode.
