De tweedelige roestvrijstalen behuizing is verkrijgbaar in SUS304 of SUS316L, met sanitair gepolijste bevochtigde oppervlakken en Op PTFE gebaseerde afdichtingsopties. De kogel met volledige poort houdt de interne stroomdoorgang dicht bij de diameter van de pijpleiding, het verminderen van stroombeperking en turbulentie tijdens continue vloeistofoverdracht. Het Sanitair Handboek Pneumatisch Volle Doorlaat 2-delige kogelkraan kan worden geleverd met een handmatige bediening of pneumatische aandrijving en is geschikt voor voedsel- en dranken, zuivel, farmaceutische producten, biotechnologie, cosmetica en fijnchemische verwerking.
De kogel met volledige poort maakt gebruik van een boring die is ontworpen om een grote stroomdoorgang door de klep te bieden. Wanneer volledig geopend, de boring wordt uitgelijnd met de pijpleiding, waardoor procesmedia met minimale obstructie kunnen passeren.
Dit maakt de klep bijzonder geschikt voor systemen waarbij het behouden van de doorstroomcapaciteit belangrijker is dan het gebruik van een smoorklep.
Omdat de open kogeldoorgang het stroompad niet significant vernauwt, kan de klep het drukverlies verminderen vergeleken met klepontwerpen met beperkte poort.
Dit kan waardevol zijn voor overdrachtslijnen, sanitaire voorzieningen en procesapparatuur waar deze beschikbaar zijn pompdruk is belangrijk.
Het rechte stroompad helpt onnodige veranderingen in de stroomrichting te minimaliseren. Gecombineerd met gepolijste binnenkant oppervlakken, dit ondersteunt een schonere mediaoverdracht en vermindert de gebieden waar productresten kunnen achterblijven.
De sanitaire handmatige pneumatische tweedelige kogelkraan met volledige doorlaat maakt gebruik van een tweedelig roestvrijstalen lichaam waarin de kogel-, stuurpen-, zitting- en afdichtingsconstructie. Deze constructie biedt een compacte oplossing voor sanitaire pijpleidingen installatie.
SUS304 biedt een kosteneffectieve roestvrijstalen optie voor compatibele sanitaire toepassingen, terwijl SUS316L beter is geschikt voor veeleisende productcontactomgevingen die een hogere corrosieweerstand vereisen.
Dankzij de tweedelige structuur heeft onderhoudspersoneel toegang tot de interne afdichtingscomponenten tijdens inspecties of inspecties vervanging is vereist, wat de servicewerkzaamheden vereenvoudigt.
De klep kan worden geleverd met Tri-Clamp-, Butt Weld-, schroefdraad- of flensaansluitingen, passend bij verschillende sanitaire voorzieningen. ontwerpen van pijpleidingen.
Beschikbare normen zijn onder meer DIN, ISO, SMS, IDF, 3-A, RJT en ASME BPE.
De klep werkt door de kogel 90° te draaien. Wanneer de boring op één lijn ligt met de pijpleiding, is de klep open; na een rotatie van 90° blokkeert het massieve gedeelte van de bal de stroomdoorgang.
Dit eenvoudige werkingsprincipe zorgt voor een snelle omschakeling tussen open en gesloten posities.
Een handmatige hendel biedt directe lokale bediening voor systemen waarbij automatische bediening niet nodig is of waar operators aanwezig zijn vereisen een eenvoudige mechanische overbrugging.
Een pneumatische actuator zet perslucht om in een kwartslagbeweging, waardoor de beweging sneller en herhaalbaarder wordt bediening voor geautomatiseerde productielijnen.
AVM kan de klep configureren met dubbelwerkende of veerretour pneumatische aandrijvingen, zodat kopers een keuze kunnen maken bedrijfsmodus op basis van hun besturingsstrategie en faalpositievereisten.
De standaard interne oppervlakteafwerking is Ra ≤0,8 μm, met een optionele Ra ≤0,4 μm afwerking voor toepassingen die een hogere mate van gladheid van het oppervlak.
De sanitaire constructie is ontworpen om onnodige interne ruimtes te verminderen waarin productresten kunnen achterblijven reinigingsvloeistoffen.
Dit is vooral belangrijk bij toepassingen waarbij regelmatig van product gewisseld moet worden of waarbij strikte hygiëne-eisen gelden.
De klep kan worden geïntegreerd in CIP- en SIP-systemen, waardoor reinigings- en sterilisatieprocedures mogelijk zijn uitgevoerd zonder routinematig de klep uit de pijpleiding te verwijderen.
PTFE-zittingen vormen de primaire afdichtingsinterface rond de bal en zijn ontworpen voor betrouwbare afsluiting tijdens herhaalde openings- en sluitingscycli.
Afhankelijk van de procesvereisten kan AVM PTFE-, EPDM- en siliconenafdichtingsopties leveren.
De juiste afdichting moet worden geselecteerd op basis van het procesmedium, de temperatuur, de reinigingschemicaliën en sterilisatie eisen.
De kogel-en-zittingconfiguratie is ontworpen om een goede afsluiting te bieden wanneer de klep volledig gesloten is, waardoor dit wordt voorkomen ongewenste lekkage van procesmedia tussen bedrijfscycli.
| Item | Specificatie |
| Productnaam | Sanitaire handmatige pneumatische 2-delige kogelkraan met volledige doorlaat |
| Merk | AVM |
| Ventieltype | Sanitaire kogelkraan met volledige poort |
| Lichaamsmateriaal | SUS304 / SUS316L |
| Materiaal zitting | PTFE, EPDM, siliconen |
| Operatie | Handmatig / pneumatisch |
| Pneumatische aandrijving | Dubbelwerkend/veerretour |
| Werkdruk | Maximaal 10 bar |
| Bedrijfstemperatuur | -20°C tot +150°C, afhankelijk van het materiaal van de zitting |
| Oppervlakteafwerking | Ra ≤0,8 μm Standaard; Ra ≤0,4 μm Optioneel |
| Verbinding | Tri-Clamp, stomplas, schroefdraad, flens |
| Normen | DIN, ISO, SMS, IDF, 3-A, RJT, ASME BPE |
| Optionele accessoires | Magneetventiel, eindschakelaarkast, klepstandsteller, luchtfilterregelaar, handmatige bediening, NAMUR-accessoires |
| Maat | d | B | L | K | H | W |
| 0,75" | 15.8 | 54 | 108 | 50.5 | 52 | 133 |
| 1" | 22.1 | 56 | 112 | 50.5 | 56 | 133 |
| 1,5" | 34.8 | 68 | 136 | 50.5 | 74 | 140 |
| 2" | 47.5 | 81 | 162 | 64 | 81.5 | 163 |
| 2,5" | 60.2 | 89 | 178 | 77.5 | 96 | 180 |
| 3" | 72.9 | 100 | 200 | 91 | 110 | 182 |
| 4" | 97.4 | 115 | 230 | 119 | 140 | 195 |

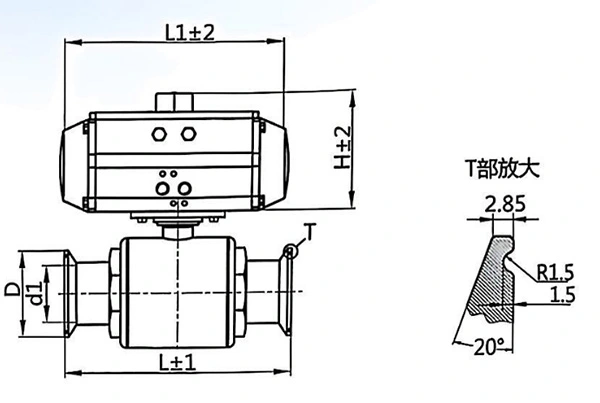

| Maat | d | D | L | Cilindermodel |
| 1/2" | 10 | 25.5 | 75 | AT52 |
| 3/4" | 17 | 50.5 | 100 | AT52 |
| 1" | 22 | 50.5 | 120 | AT52 |
| 1 1/4" | 28 | 50.5 | 130 | AT52 |
| 1 1/2" | 35 | 50.5 | 140 | AT52 |
| 1 3/4" | 42 | 64 | 150 | AT63 |
| 2" | 47.5 | 64 | 164 | AT63 |
| 2 1/4" | 53 | 77.5 | 164 | AT75 |
| 2 1/2" | 60 | 77.5 | 190 | AT75 |
| 3" | 67 | 91 | 210 | AT83 |
| 3 1/2" | 86 | 106 | 230 | AT83 |
| 4" | 100 | 119 | 260 | AT83 |
Een magneetventiel kan de pneumatische luchttoevoer regelen, waardoor de kogelkraan kan reageren op elektrische signalen van een geautomatiseerd controlesysteem.
De eindschakelaarkast geeft feedback over de open/gesloten positie, waardoor operators of PLC-systemen de werkelijke stand kunnen bevestigen klep status.
Er kan een klepstandsteller worden geselecteerd voor toepassingen die een meer gecontroleerde positionering van de actuator en procesbewaking vereisen.
Een luchtfilterregelaar zorgt voor schonere en op de juiste manier geregelde perslucht naar de pneumatische actuator, ondersteuning van een stabiele werking.
Een handmatige override biedt een extra bedieningsmethode waarbij lokale klepbediening vereist is inbedrijfstelling, onderhoud of onderbreking van het besturingssysteem.
De klep kan worden gebruikt in compatibele hygiënische toepassingen zoals gezuiverde watersystemen, WFI-systemen en steriele vloeistoffen overdracht, buffervoorbereiding, bioreactorsystemen en CIP/SIP-skids.
Voor GMP-gerelateerde installaties moet de uiteindelijke klepconfiguratie worden geselecteerd op basis van de toepasselijke projectvereisten hygiënische en wettelijke vereisten.
Toepassingen zijn onder meer celkweek, fermentatie, biofarmaceutische verwerking, steriele processkids en proces-vloeistofverdeling.
Het ontwerp met volledige doorlaat is vooral nuttig wanneer een efficiënte overdracht van procesvloeistoffen vereist is.
De klep kan worden geïnstalleerd in overdrachtsystemen voor zuivel, melk, sap, dranken, brouwerijen en voedselingrediënten Een hygiënische afsluiting en een lage stromingsweerstand zijn vereist.
Geschikte toepassingen zijn onder meer lotion, shampoo, crème en andere compatibele cosmetische vloeistofoverdrachtsystemen.
Voor compatibele hoogzuivere en fijnchemische toepassingen is de klep voorzien van een roestvrijstalen constructie, strak afsluiting en flexibele aansluitmogelijkheden.
Als het proces een hoog debiet met minimaal drukverlies vereist, is de configuratie met volledige doorlaat een belangrijke keuze factor.
Kies SUS304 of SUS316L op basis van het procesmedium, corrosieomstandigheden, reinigingschemicaliën en productcontactvereisten.
PTFE, EPDM of siliconen moeten worden geselecteerd op basis van de werkelijke procestemperatuur, het medium, de CIP-chemicaliën en de SIP omstandigheden.
Kies handmatige bediening voor lokale bediening of pneumatische bediening als snel, herhaalbaar en geautomatiseerd schakelen mogelijk is vereist.
Bevestig de vereiste Tri-Clamp-, las-, draad- of flensverbinding samen met de toepasselijke DIN, ISO, SMS, IDF-, 3-A-, RJT- of ASME BPE-standaard.
Voor geautomatiseerde lijnen specificeert u of magneetkleppen, positieterugmelding, klepstandstellers, luchtfilterregelaars, NAMUR accessoires of handmatige overschrijvingen zijn vereist.
Het ontwerp met volledige doorlaat maakt deze klep bijzonder geschikt voor kopers die zich zorgen maken over drukverlies en -behoud efficiënte overdracht van procesmedia.
Eén kleppenplatform kan worden geconfigureerd voor eenvoudige handmatige bediening of geautomatiseerde pneumatische bediening, waardoor de apparatuur om zich aan te passen aan verschillende productieomgevingen.
De tweedelige behuizing biedt een eenvoudige constructie voor inspectie en onderhoud van de interne afdichting componenten.
Gepolijste, bevochtigde oppervlakken, minimale dode ruimte, sanitaire aansluitingen en CIP/SIP-compatibiliteit maken de klep tot een uiterst robuust ontwerp geschikt voor toepassingen waarbij reinigbaarheid een aankoopprioriteit is.
Een sanitaire kogelkraan met volledige doorlaat heeft een kogeldoorlaat die zo is ontworpen dat hij nauw aansluit bij de interne diameter van de pijpleiding. Wanneer volledig open, biedt het een relatief onbeperkt stroompad, waardoor drukverlies en turbulentie worden verminderd.
De tweedelige constructie biedt een compact kleplichaam en praktische toegang tot interne componenten voor inspectie en onderhoud.
Ja. AVM biedt handmatige bediening en pneumatische configuraties met dubbelwerkend of veerretour actuatoren.
De opgegeven maximale werkdruk bedraagt 10 bar. Het werkelijke drukvermogen moet worden bevestigd volgens de geselecteerde maat, materiaal, stoel en bedrijfsomstandigheden.
Het gespecificeerde werkingsbereik bedraagt -20°C tot +150°C, afhankelijk van de gekozen zitting- en afdichtingsmaterialen.
Ja. De sanitairconstructie is ontworpen voor integratie in CIP- en SIP-reinigingssystemen. De werkelijke sterilisatieomstandigheden moeten worden bevestigd volgens de geselecteerde afdichtingsmaterialen.
De standaard oppervlakteafwerking is Ra ≤0,8 μm, met een optionele Ra ≤0,4 μm afwerking voor toepassingen die een gladdere afwerking vereisen. binnenoppervlak.
Typische toepassingen zijn onder meer de farmaceutische industrie, biotechnologie, voedingsmiddelen, dranken, zuivelproducten, brouwerijen, cosmetica en compatibele producten fijne chemische verwerking.
De standaard productietijd bedraagt 2 tot 4 weken, afhankelijk van de bestelhoeveelheid, klepconfiguratie, specificaties en beschikbaarheid van materiaal. Kopers met dringende vereisten moeten het vroegst beschikbare productieschema bevestigen met AVM.
De standaardbetalingsvoorwaarden zijn een aanbetaling van 30%, waarbij de resterende 70% vóór verzending wordt betaald via T/T of L/C. Voor kleine waarde bestellingen, kan volledige betaling vereist zijn vóór productie.
Kleppen worden veilig verpakt in geschikt papier en houten kisten om de apparatuur tijdens internationale vluchten te beschermen transport en verminder het risico op schade vóór levering.
Als uw proces een hoge stroomcapaciteit, laag drukverlies, snelle afsluiting en hygiënische constructie vereist, is de AVM Sanitaire handmatige pneumatische 2-delige kogelkraan met volledige doorlaat biedt een flexibele oplossing voor zowel handmatig bediende als geautomatiseerde sanitaire pijpleidingen.
Geef AVM uw klepmaat, procesmedium, werkdruk, bedrijfstemperatuur, aansluitstandaard, zitting door aan AVM materiaal en bedieningsmethode om de juiste configuratie voor uw toepassing te selecteren.
