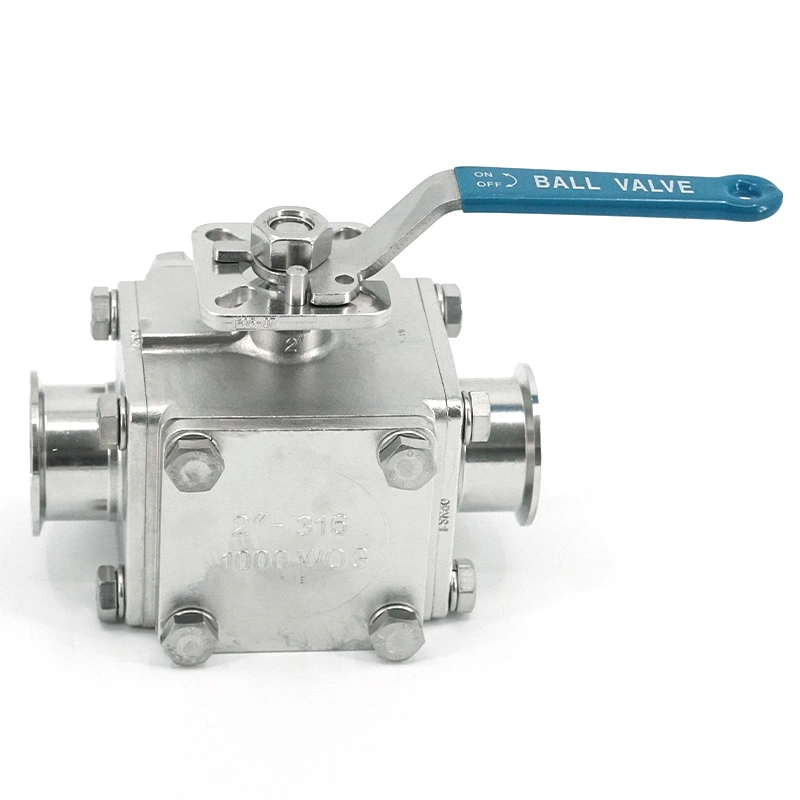

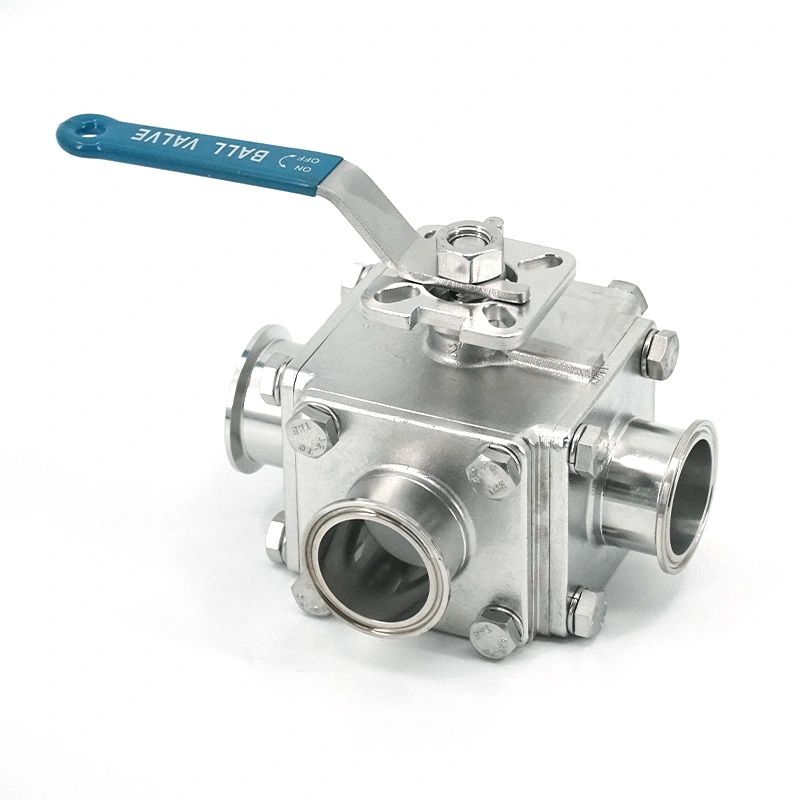

Sanitaire pneumatische vierkante driewegkogelkraan

De sanitaire pneumatische vierkante driewegkogelklep is verkrijgbaar met L-Port- en T-Port-kogelconfiguraties en kan tegemoet te komen aan verschillende vereisten voor stroomroutering. De roestvrijstalen behuizing, gepolijste bevochtigde oppervlakken, De stoelstructuur met minimale holtes en de pneumatische kwartslagbediening maken hem geschikt voor farmaceutische, biotechnologie, voedsel, drank, zuivel, cosmetica en andere hygiënische verwerkingssystemen.

Configuraties van stroompoorten

1. L-poortstroom

De L-Port-bal verbindt twee poorten en isoleert de derde poort. Het is geschikt wanneer één processtroom nodig is geschakeld tussen twee verschillende pijpleidingen, zoals het kiezen tussen twee tanks, overdrachtsroutes of procesuitgangen.

2. T-poortstroom

De T-Port-bal zorgt voor een flexibelere communicatie tussen de drie kleppoorten. Afhankelijk van de positie van de bal, verschillende pijpleidingen kunnen worden aangesloten of geïsoleerd, waardoor het geschikt is voor distributie, overdracht en multidirectionele procesroutering.

3. Poortselectie

De L-Port- of T-Port-configuratie moet worden geselecteerd op basis van de daadwerkelijke pijpleidingopstelling en vereist schakelposities. Voor complexe systemen kunnen kopers een processtroomdiagram aanleveren, zodat AVM het vereiste kan verifiëren stroompad vóór productie.

Pneumatische bediening

1. 90°-bediening

De pneumatische actuator draait de klepsteel 90° om de positie van de kogel te veranderen en het proces opnieuw te sturen media. Dit kwartslagmechanisme maakt eenvoudig schakelen tussen vooraf gedefinieerde stroompaden mogelijk.

2. Dubbelwerkende actuator

De dubbelwerkende configuratie maakt gebruik van perslucht voor zowel de openings- als de sluitbeweging. Het is geschikt voor geautomatiseerde systemen waarbij pneumatische bediening in beide richtingen vereist is.

3. Actuator met veerretour

De veerretourconfiguratie maakt gebruik van perslucht voor de ene richting en veerkracht voor de tegenovergestelde beweging. Het kan worden geselecteerd wanneer het proces een gedefinieerde standaardpositie vereist na verlies van luchttoevoer.

4. Integratie van het besturingssysteem

De pneumatische actuator kan worden gecombineerd met magneetkleppen, eindschakelaarkasten, klepstandstellers en luchtfilter toezichthouders. Met deze componenten kan de klep worden geïntegreerd met PLC of andere procesbesturingssystemen voor bediening op afstand schakelen.

Hygiënisch intern ontwerp

1. Verminderde productretentie

De interne structuur is ontworpen om onnodige holtes rond de bal en zitting te verminderen. Dit helpt beperken behoud van procesmedia tijdens het schakelen van de stroom en ondersteunt een hygiënische werking waarbij producten regelmatig worden vervangen.

2. Met holtes gevulde zitting

Het met holtes gevulde zittingontwerp vermindert de beschikbare ruimte rond het afdichtingsgebied waar procesresten kunnen voorkomen accumuleren. Deze constructie vergemakkelijkt het reinigen en helpt potentiële besmettingspunten te verminderen.

3. Gepolijste, bevochtigde oppervlakken

De standaard interne oppervlakteafwerking is Ra ≤0,8 μm, met een optionele Ra ≤0,4 μm elektrolytisch gepolijste afwerking. Hoe soepeler oppervlak kan de hechting van het product verminderen en het reinigen van de productcontactgebieden vergemakkelijken.

4. CIP en SIP

De sanitaire pneumatische vierkante driewegkogelkraan is ontworpen voor integratie in geschikte CIP- en SIP-systemen, waardoor reinigings- en sterilisatieprocedures kunnen worden uitgevoerd terwijl de klep geïnstalleerd blijft. Het eigenlijke CIP en SIP-omstandigheden moeten worden gecontroleerd aan de hand van de geselecteerde zitting- en afdichtingsmaterialen.

Materialen en afdichtingen

1. SUS304 en SUS316L

AVM biedt SUS304- en SUS316L-roestvrijstalen configuraties. SUS316L kan worden geselecteerd voor toepassingen die dit vereisen hogere corrosieweerstand of veeleisendere productcontactomstandigheden.

2. PTFE-zitting

PTFE biedt betrouwbare afdichting en chemische bestendigheid voor veel compatibele sanitaire procestoepassingen. Het is de geschiktheid moet worden bevestigd op basis van het procesmedium, de reinigingsmiddelen en de bedrijfstemperatuur.

3. EPDM- en siliconenafdichtingen

Afhankelijk van het procesmedium kunnen EPDM en siliconen worden geselecteerd voor compatibele sanitaire verwerkingstoepassingen. temperatuur, reinigingsvereisten en sterilisatieomstandigheden.

4. FKM-afdichting

FKM is beschikbaar voor toepassingen die een geschikte weerstand tegen specifieke chemicaliën en bedrijfsomstandigheden vereisen. Compatibiliteit moet vóór selectie worden bevestigd.

Afdichten en schakelen

1. Stroompad-isolatie

De nauwkeurig bewerkte kogel en hygiënische zittingstructuur zorgen voor afdichting tussen geselecteerde stromingspaden en helpen daarmee lekkage te voorkomen ongewenste communicatie tussen geïsoleerde poorten.

2. Stoelcompensatie

De elastische afdichtingsstructuur zorgt ervoor dat de stoel normale veranderingen in de bedrijfsomstandigheden kan opvangen en helpt behouden contact tussen de bal en de zitting tijdens herhaald schakelen.

3. Bedrijfskoppel

De nauwkeurig bewerkte kogel en zitting zijn ontworpen voor soepele rotatie met gecontroleerd bedieningskoppel, waardoor de pneumatische actuator om de klep efficiënt te bedienen.

4. Herhaaldelijk schakelen

Het 90°-bedieningsmechanisme is geschikt voor processystemen waarbij de stroompaden herhaaldelijk moeten worden gewijzigd productie, overdracht, reiniging of productwisseling.

Technische specificaties

Grootte en afmetingen

AVM biedt deze driewegconfiguratie van 1/2" tot 4", wat ongeveer overeenkomt met DN15–DN100. Werkelijk aansluitmaten zijn afhankelijk van de gekozen klepmaat en sanitaire aansluitconfiguratie.

Verbindingsopties

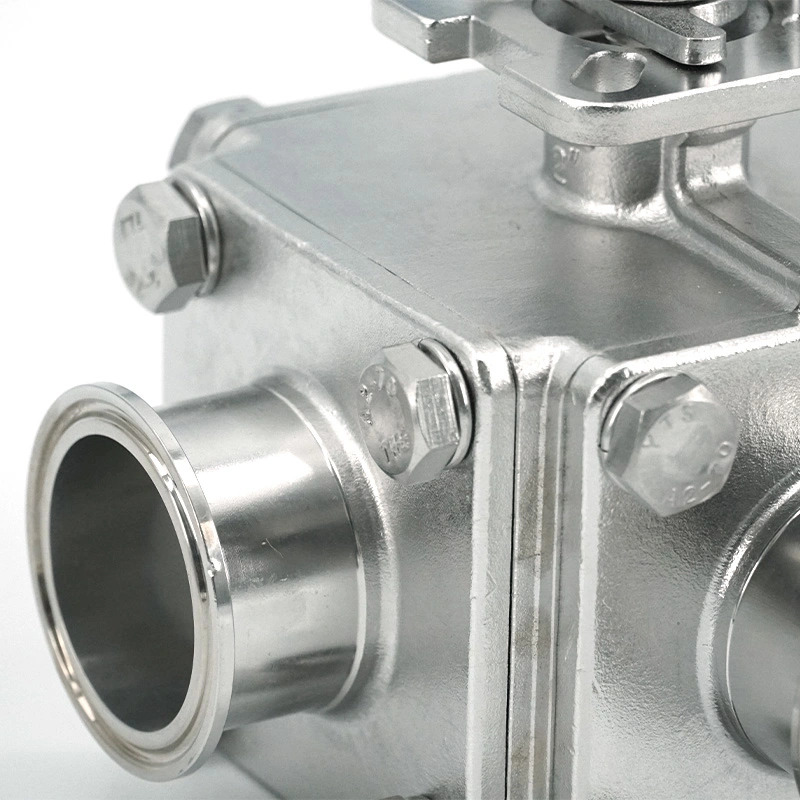

1. Tri-klem

Tri-Clamp-verbindingen zijn geschikt voor sanitaire processystemen waar gemakkelijke installatie, verwijdering en inspectie zijn vereist. Ze worden vaak gebruikt in de voedingsmiddelen-, dranken-, zuivel-, farmaceutische en biotechnologiesector uitrusting.

2. Stomplas

Stompgelaste verbindingen zorgen voor een permanente verbinding tussen de klep en de procesleiding. Deze configuratie is geschikt waar hygiënische pijpleidingcontinuïteit en minder afneembare verbindingen vereist zijn.

3. Met schroefdraad

Versies met schroefdraad bieden een alternatieve verbindingsmethode voor compatibele sanitaire leidingsystemen. Het toepasselijke draadstandaard moet worden bevestigd volgens de bestaande installatie.

4. Van een flens voorzien

Geflensde versies kunnen worden gebruikt waar de klep moet worden aangesloten op compatibele apparatuur of leidingsystemen geschroefde verbindingen. Maat- en flensnormen moeten worden bevestigd voordat u bestelt.

Toepassingen

1. Farmaceutische verwerking

De sanitaire pneumatische vierkante driewegkogelkraan kan worden gebruikt in compatibele farmaceutische systemen voor injecteerbare producten productie, vaccinproductie, buffervoorbereiding, gezuiverde watersystemen, WFI-systemen, overdracht van steriele vloeistoffen, en CIP/SIP-proceslijnen.

2. Biotechnologie

Typische toepassingen zijn onder meer celkweek, fermentatie, biofarmaceutische productie, steriele vloeistofoverdracht en processkids waarbij geautomatiseerde stroompadomschakeling vereist is.

3. Eten en drinken

Toepassingen zijn onder meer zuivelverwerking, melk- en yoghurtproductie, vruchtensapverwerking, brouwerijsystemen en dranken vullen en overbrengen van vloeibaar voedsel waar hygiënische stroomgeleiding vereist is.

4. Cosmetica

Het ventiel kan worden toegepast op shampoo, lotion, crème, overdracht van cosmetische ingrediënten en andere compatibele vloeistoffen verwerkingssystemen die gecontroleerde pijpleidingdistributie vereisen.

Selectiegids voor kopers

1. Bevestig de vereiste stroompaden

Het eerste selectiepunt is of het systeem L-Port-omleiding of T-Port multidirectionele stroom vereist. De vereiste verbindings- en isolatiestatussen moeten worden bevestigd voordat u bestelt.

2. Bevestig het procesmedium

Bij de keuze van het kleplichaam en het zittingmateriaal moet rekening worden gehouden met het procesmedium. Dit is bijzonder belangrijk voor systemen waarbij schoonmaakchemicaliën, corrosieve media of hoogzuivere vloeistoffen betrokken zijn.

3. Bevestig druk en temperatuur

De werkelijke bedrijfsdruk, procestemperatuur, CIP-temperatuur en SIP-omstandigheden moeten worden opgegeven, zodat de geselecteerde klepconfiguratie kan worden gecontroleerd aan de hand van de toepasselijke bedrijfslimieten.

4. Bevestig de pneumatische vereisten

Kopers moeten het gewenste actuatortype, de beschikbare luchtdruk, de standaardkleppositie en de vereisten opgeven regelaccessoires wanneer de klep wordt aangesloten op een geautomatiseerd processysteem.

5. Bevestig Verbindingsstandaard

De bestaande pijpleidingverbinding moet worden geïdentificeerd als Tri-Clamp, Butt Weld, Threaded, Flanged, DIN, ISO, SMS, IDF, of een andere toepasselijke norm om installatieproblemen te voorkomen.

Kwaliteitsinspectie en levering

1. Verificatie van het stroompad

Voor een driewegklep verifieert AVM de daadwerkelijke kogelconfiguratie en schakelposities om te garanderen dat de L-poort of Het T-Port-stroompad komt overeen met de gespecificeerde klepopstelling.

2. Pneumatische functietesten

De gemonteerde aandrijving en klep worden gecontroleerd op correcte 90°-beweging, schakelreactie en bedrijfstoestand vóór verzending.

3. Afdichting en oppervlakte-inspectie

De klep ondergaat passende controles op lekkage en afdichting, terwijl roestvrijstalen oppervlakken en sanitaire aansluitingen worden uitgevoerd De uiteinden worden geïnspecteerd op machinale bewerking of oppervlaktedefecten.

4. Verpakking voor internationale verzending

Vóór het verpakken worden de sanitaire aansluiteinden beschermd tegen vervuiling en stoten. De pneumatische actuator en blootgestelde componenten krijgen extra bescherming, en de volledige klep wordt beveiligd volgens de geselecteerde transportmethode.

Veelgestelde vragen

1. Waar wordt een driewegkogelkraan voor gebruikt?

Het wordt gebruikt om procesmedia tussen drie verbonden pijpleidingen om te leiden, te distribueren of te isoleren. De driepoort structuur maakt het geschikt voor processystemen die meerdere stroomroutes vereisen.

2. Wat is het verschil tussen L-Port en T-Port?

De L-Port-configuratie verbindt twee poorten en isoleert de derde, waardoor deze geschikt is voor tweewegomleiding. De T-Port-configuratie biedt flexibelere communicatie tussen drie poorten voor distributie en multidirectioneel routering.

3. Is het compatibel met CIP en SIP?

De sanitaire pneumatische vierkante driewegkogelkraan is ontworpen voor integratie in geschikte CIP- en SIP-systemen. De feitelijke reinigings- en sterilisatieomstandigheden moeten worden vergeleken met de geselecteerde zitting- en afdichtingsmaterialen.

4. Wat is de maximale bedrijfsdruk?

De meegeleverde specificatie vermeldt een werkdruk tot 5 bar, waarbij de feitelijk toegestane druk afhankelijk is op klepgrootte en configuratie.

5. Wat is de bedrijfstemperatuur?

De meegeleverde specificatie geeft een werkbereik van -20°C tot +180°C, afhankelijk van het gekozen zittingmateriaal.

6. Kan het op een PLC worden aangesloten?

Ja. Er kunnen magneetkleppen, eindschakelaarkasten, klepstandstellers en andere besturingsaccessoires worden geconfigureerd integratie met geautomatiseerde procescontrolesystemen.

7. Hoe selecteert u SUS304 of SUS316L?

De keuze hangt vooral af van het procesmedium, de corrosieomstandigheden, de hygiëne-eisen en het productcontact vereisten. SUS316L wordt over het algemeen geselecteerd voor veeleisendere hygiënische en corrosiegevoelige toepassingen.

8. Welke informatie is nodig voor een offerte?

Geef de klepgrootte, L-poort- of T-poortvereiste, procesmedium, werkdruk, temperatuur en aansluiting op standaard, actuatortype, beschikbare luchtdruk en vereiste besturingsaccessoires. Een leidingschema wordt aanbevolen wanneer er sprake is van meerdere schakelposities.
