De sanitaire pneumatische rechte driedelige kogelkraan maakt gebruik van een stroomdoorgang met volledige doorlaat om een efficiënte mediaoverdracht te behouden, terwijl nauwkeurig gepolijste productcontactoppervlakken helpen het vasthouden van resten te verminderen en de reiniging te vereenvoudigen. Het is vervaardigd uit SUS304- of SUS316L-roestvrij staal en is geschikt voor hygiënische toepassingen in de farmaceutische, biotechnologie-, voedingsmiddelen-, dranken-, zuivel-, cosmetische- en fijnchemische verwerking.
Met pneumatische kwartslagbediening zorgt de klep voor snel openen en sluiten voor geautomatiseerde processystemen en kan worden geconfigureerd voor CIP- en SIP-bewerkingen.
Dankzij de driedelige constructie kunnen het centrale klepgedeelte en de eindaansluitingen tijdens onderhoud worden gescheiden. Dit biedt gemakkelijker toegang tot interne componenten zonder dat de volledige klepconstructie hoeft te worden vervangen.
De kogel, klepzittingen en afdichtingscomponenten kunnen indien nodig worden geïnspecteerd en vervangen. Dit maakt de klep geschikt voor proceslijnen waar afdichtingen en zittingen worden onderworpen aan herhaalde bedienings-, reinigings- of sterilisatiecycli.
Wanneer slijtage optreedt, kan onderhoudspersoneel de interne componenten repareren in plaats van de gehele pijpleidingverbinding te vervangen. Dit kan het beheer van reserveonderdelen en het routinematige kleponderhoud vereenvoudigen.
De kogel met volledige doorlaat zorgt voor een stroomdoorgang die nauw aansluit bij de aangesloten pijpleiding, waardoor procesmedia met beperkte beperking door de klep kunnen stromen wanneer deze volledig open is.
Het rechte stroompad minimaliseert onnodige veranderingen in de stroomrichting, waardoor het drukverlies over de klep wordt verminderd. Dit is handig voor vloeistofoverdrachtsystemen waarbij het behouden van de beschikbare pompcapaciteit belangrijk is.
Een rechte doorstroomdoorgang in combinatie met gepolijste bevochtigde oppervlakken helpt de gebieden te verminderen waar procesmedia zich kunnen ophopen nadat de klep is geopend of gesloten.
De pneumatische actuator draait de bal 90 graden. Wanneer de kogelboring op één lijn ligt met de pijpleiding, is de klep open. Door de kogel 90 graden te draaien, wordt het massieve gedeelte over het stroompad geplaatst en wordt de klep gesloten.
Kwartslagbediening zorgt voor een snelle beweging tussen open en gesloten posities, waardoor de klep geschikt is voor geautomatiseerde productiesequenties en frequente proceswisselingen.
Hoewel dit model is geconfigureerd voor pneumatische bediening, kan AVM handmatige of andere bedieningsconfiguraties bieden, afhankelijk van de systeemvereisten.
De kogel- en zittingstructuur is ontworpen om het koppel dat nodig is voor de werking te verminderen, waardoor de pneumatische actuator betrouwbare beweging over herhaalde cycli kan bieden.
SUS304 en SUS316L roestvrij staal zijn beschikbaar voor het kleplichaam en de kogel. SUS316L kan worden geselecteerd voor toepassingen die een grotere corrosieweerstand vereisen in veeleisende hygiënische omgevingen.
De standaard oppervlakteafwerking is Ra ≤0,8 μm, met een optionele Ra ≤0,4 μm afwerking voor toepassingen die een gladder intern oppervlak vereisen.
De interne structuur is ontworpen om dode zones en productretentie te verminderen, waardoor een hygiënische werking en een effectievere reiniging worden ondersteund.
De sanitaire pneumatische rechte 3-delige kogelkraan kan worden ingebouwd in CIP-reinigings- en SIP-sterilisatiesystemen. De toepasselijke reinigings- en sterilisatieomstandigheden moeten worden bevestigd op basis van de geselecteerde zitting- en afdichtingsmaterialen.
PTFE is beschikbaar voor toepassingen die chemische bestendigheid en stabiele afdichtingsprestaties bij geschikte bedrijfstemperaturen vereisen.
Siliconen kunnen worden geselecteerd voor compatibele hygiënische toepassingen waarbij flexibiliteit en temperatuurprestaties belangrijk zijn.
EPDM is geschikt voor vele watergebaseerde en algemene sanitaire procestoepassingen en kan worden geselecteerd op basis van het procesmedium en de reinigingsomstandigheden.
FKM kan worden geselecteerd voor compatibele toepassingen die weerstand vereisen tegen bepaalde chemicaliën en procesomstandigheden bij hogere temperaturen.
| Item | Specificatie |
| Productnaam | Sanitaire pneumatische rechte 3-delige kogelkraan |
| Ventieltype | Sanitaire kogelkraan met volledige doorlaat |
| Merk | AVM |
| Lichaamsmateriaal | SUS304 / SUS316L |
| Balmateriaal | SUS304 / SUS316L |
| Materiaal zitting | PTFE, Siliconen, EPDM, FKM |
| Operatie | Pneumatisch; Handmatige optie beschikbaar |
| Oppervlakteafwerking | Ra ≤0,8 μm Standaard; Ra ≤0,4 μm Optioneel |
| Werkdruk | 1,0–1,6 MPa |
| Bedrijfstemperatuur | -20°C tot +150°C, afhankelijk van het materiaal van de zitting |
| Verbinding | Tri-Clamp, stomplas, schroefdraad, flens |
| Verbindingsnormen | DIN, 3-A, SMS, BS, RJT, IDF |
| Schoonmaak | CIP-compatibel |
| Sterilisatie | SIP-compatibel |

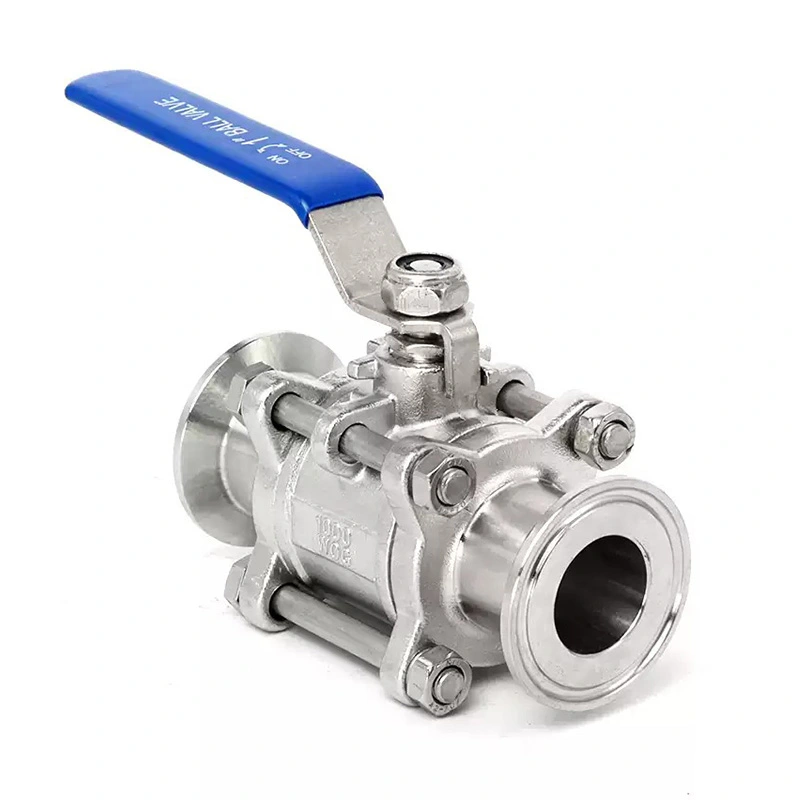

Tri-Clamp-verbindingen maken relatief snelle installatie en demontage mogelijk en zijn geschikt voor sanitaire processystemen die regelmatige inspectie of onderhoud vereisen.
Stompgelaste verbindingen zorgen voor een permanente verbinding met minder losneembare verbindingen en zijn geschikt voor hygiënische leidingsystemen waarbij interne gladheid belangrijk is.
Configuraties met schroefdraad bieden een handige aansluitmogelijkheid voor compatibele procesapparatuur en leidingsystemen.
Flensverbindingen kunnen worden gebruikt waar de klep moet worden gekoppeld aan compatibele apparatuur of leidingsystemen met behulp van boutverbindingen.

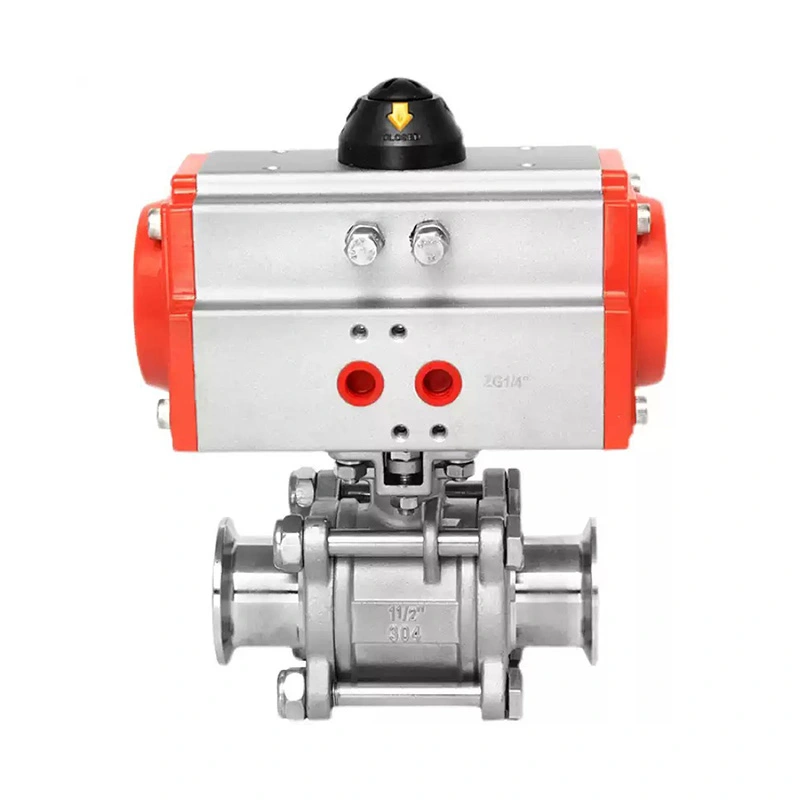

De pneumatische actuator zorgt voor een automatische kwartslagbediening en kan worden geïntegreerd in procesautomatiseringssystemen.
Een magneetventiel kan worden gebruikt om de luchttoevoer van de actuator te regelen op basis van elektrische stuursignalen van het automatiseringssysteem van de fabriek.
Accessoires voor positiefeedback kunnen worden toegevoegd wanneer de PLC of het besturingssysteem bevestiging nodig heeft van de open of gesloten status van de klep.
Er kan een luchtfilterregelaar in het pneumatische circuit worden ingebouwd om te zorgen voor voldoende geconditioneerde perslucht voor een stabiele werking van de actuator.
De sanitaire pneumatische rechte 3-delige kogelkraan kan worden gebruikt in farmaceutische en bioprocessingsystemen voor compatibele toepassingen zoals gezuiverd water, WFI, steriele vloeistofoverdracht, vaccinproductie, bioprocessingapparatuur en CIP/SIP-systemen.
Typische toepassingen zijn onder meer melk, yoghurt, zuivelingrediënten, sauzen, eetbare oliën en andere compatibele vloeibare voedselverwerkingssystemen waarbij hygiënische stroomisolatie vereist is.
De configuratie met volledige doorlaat kan worden gebruikt in productielijnen voor bier, frisdrank, sap en andere dranken waar efficiënte vloeistofoverdracht en automatische afsluiting vereist zijn.
De klep is geschikt voor compatibele productiesystemen die shampoo, lotion, crème en cosmetische ingrediënten verwerken, waarbij reinigbaarheid en procescontrole belangrijk zijn.
Voor compatibele fijnchemische, hoogzuivere water-, laboratorium- en andere reinheidsgevoelige toepassingen zorgen de roestvrijstalen constructie en het gepolijste stromingspad voor een gecontroleerde vloeistofbehandeling.
Als het proces frequente inspectie of vervanging van klepzittingen en afdichtingen vereist, biedt de driedelige constructie gemakkelijker toegang tot de interne componenten.
Controleer de procesvloeistof of het procesgas voordat u SUS304 of SUS316L en het juiste zitting- en afdichtingsmateriaal selecteert.
Het standaard werkdrukbereik bedraagt 1,0–1,6 MPa, terwijl de bedrijfstemperatuur -20°C tot +150°C kan bereiken, afhankelijk van het geselecteerde zittingmateriaal.
Ra ≤0,8 μm is de standaardafwerking. Toepassingen met strengere oppervlakte-eisen kunnen de optionele Ra ≤0,4 μm-afwerking specificeren.
Bevestig de vereiste aansluiting en toepasselijke norm voordat u bestelt, vooral bij het vervangen van een bestaande sanitaire klep.
Controleer voor geautomatiseerde systemen de configuratie van de pneumatische actuator en of er magneetkleppen, positiefeedback of andere besturingsaccessoires vereist zijn.
De standaard productietijd bedraagt 2 tot 4 weken, afhankelijk van de bestelhoeveelheid, specificaties en beschikbaarheid van materialen. Dringende bestellingen moeten vóór aankoop bij AVM worden bevestigd.
De standaardbetalingsvoorwaarden zijn een aanbetaling van 30%, waarbij de resterende 70% vóór verzending wordt betaald via T/T of L/C. Voor bestellingen van kleine bedragen is mogelijk volledige betaling vóór productie vereist.
De kleppen zijn veilig verpakt in geschikte papieren en houten kisten om het risico op schade tijdens handling en internationaal transport te verminderen.
Het belangrijkste voordeel is de toegankelijkheid voor onderhoud. Dankzij het driedelige lichaam kan het centrale klepgedeelte worden gescheiden, zodat interne componenten gemakkelijker kunnen worden geïnspecteerd of vervangen.
Een driedelig ontwerp biedt betere toegang tot interne componenten voor onderhoud, terwijl een tweedelig ontwerp over het algemeen een eenvoudigere en compactere carrosserieconstructie biedt.
Ja. De klep maakt gebruik van een kogelontwerp met volledige doorlaat om een relatief onbeperkte stroomdoorgang te bieden en het drukverlies te verminderen wanneer deze volledig open is.
Ja. The sanitary construction supports integration into CIP and SIP processes. De feitelijke reinigings- en sterilisatieparameters moeten worden bevestigd op basis van de geselecteerde zitting- en afdichtingsmaterialen.
Het kleplichaam en de kogel zijn verkrijgbaar in SUS304 of SUS316L roestvrij staal, met PTFE-, Silicone-, EPDM- en FKM-afdichtingsopties.
De gespecificeerde werkdruk bedraagt 1,0–1,6 MPa. De exacte drukwaarde moet worden bevestigd op basis van de geselecteerde maat en configuratie.
Het opgegeven bereik bedraagt -20°C tot +150°C, afhankelijk van het gekozen zittingmateriaal.
Ja. De pneumatische configuratie ondersteunt geautomatiseerde bediening en kan worden uitgerust met compatibele besturings- en positiefeedbackaccessoires.
Voor hygiënische processystemen waarbij interne toegankelijkheid, volledige doorlaatstroom en pneumatische afsluiting belangrijke vereisten zijn, biedt de AVM Sanitaire Pneumatische Rechte 3-delige Kogelkraan een praktische klepconfiguratie voor veeleisende sanitaire toepassingen.
Geef AVM uw klepgrootte, procesmedium, druk, temperatuur, aansluitstandaard, vereisten voor oppervlakteafwerking en pneumatische besturingsvereisten door om de juiste configuratie te bepalen.
