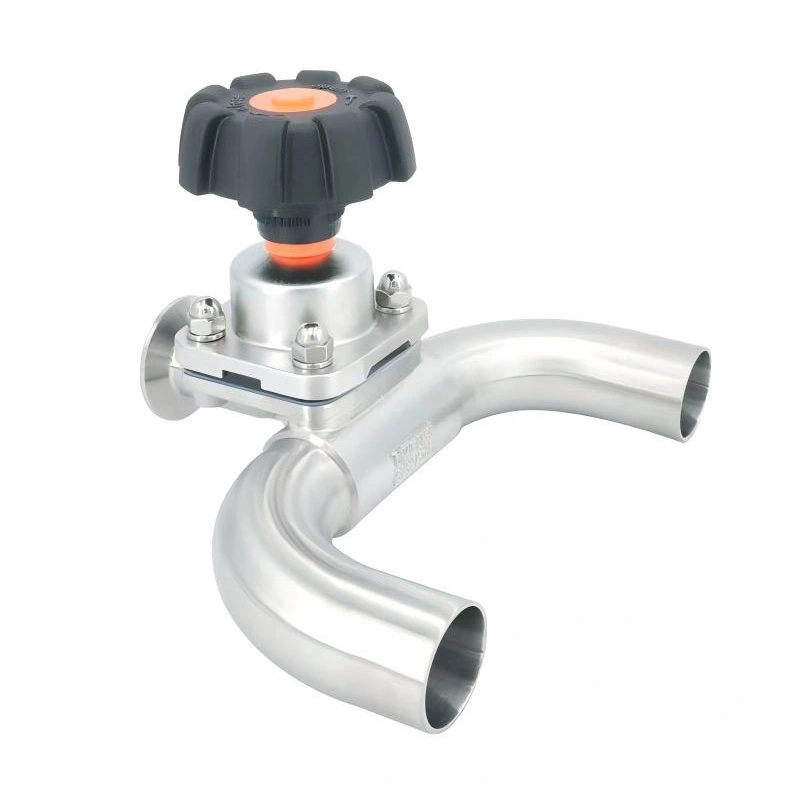

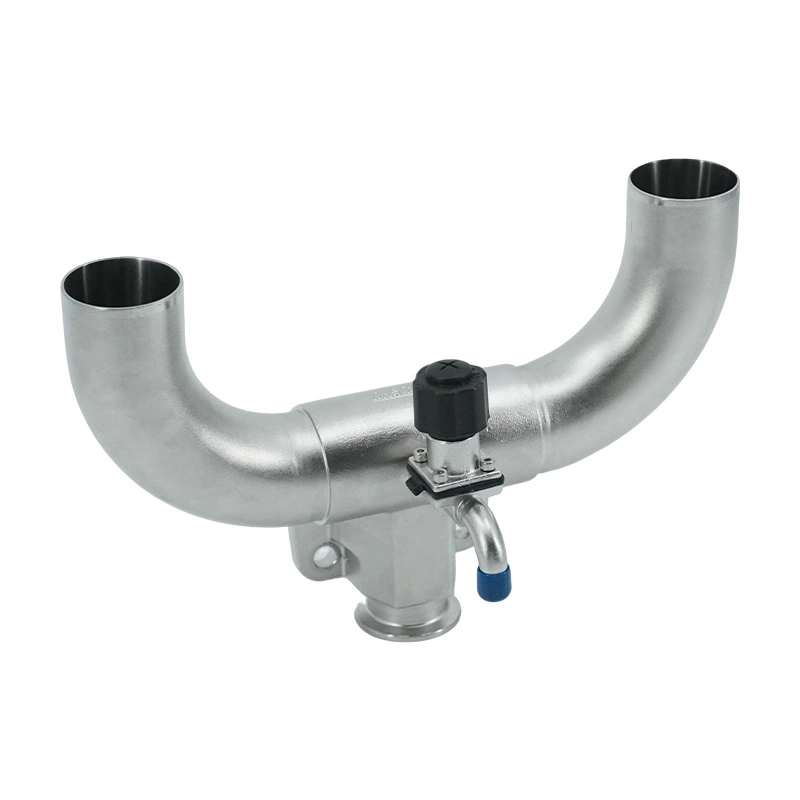

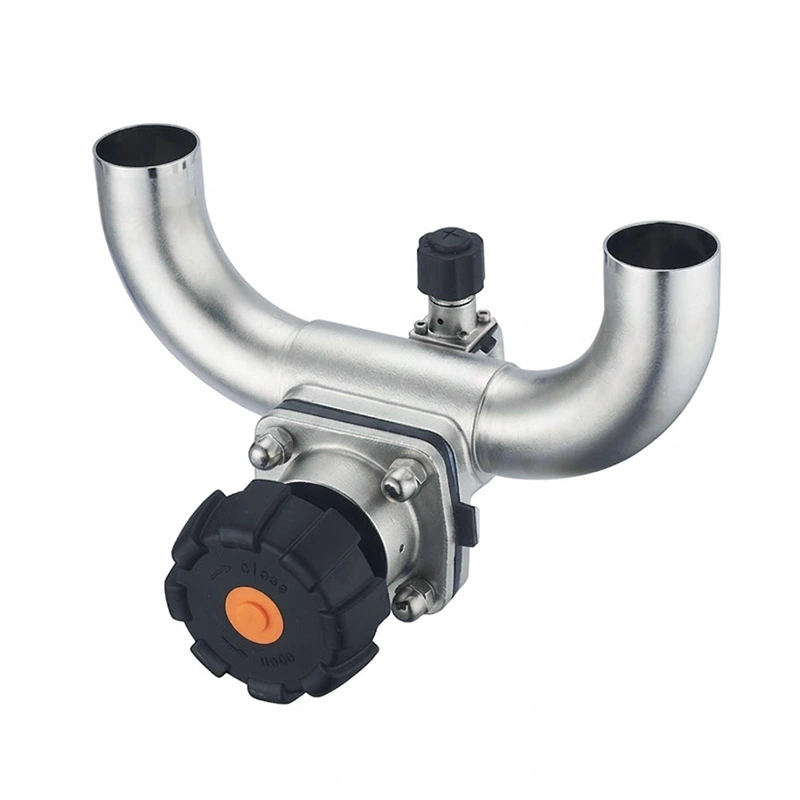

Sanitair U-vormig membraanventiel

In tegenstelling tot conventionele membraanafsluiters met complexe aftakkingsstructuren of meerdere gelaste secties, is het U-vormige lichaam creëert een gestroomlijnd proceskanaal met minder stagnerende gebieden. Dit maakt de Sanitaire U-vormige membraanafsluiter geschikt voor farmaceutische, biotechnologische, voedsel-, drank-, zuivel-, cosmetische en zeer zuivere chemische toepassingen die betrouwbare CIP- en SIP-prestaties vereisen.

Vervaardigd uit sanitair roestvrij staal met nauwkeurig afgewerkte productcontactoppervlakken, AVM U-vormig membraan De klep biedt een betrouwbare afsluiting, uitstekende afvoerbaarheid en stabiele hygiënische prestaties voor veeleisende productie omgevingen.

Producteigenschappen

Geïntegreerd U-vormig kleplichaam voor betere aftapbaarheid

Het belangrijkste voordeel van de AVM U-vormige membraanafsluiter is het geïntegreerde gebogen behuizingsontwerp. Het interne stroompad is geoptimaliseerd om stilstaande gebieden en onnodig materiaalretentie rond de kleptakken te verminderen. Vergeleken met Bij conventionele klepconfiguraties bevordert de U-vormige structuur een soepelere en effectievere mediabeweging zelflozend na verwerking.

Het verminderde aantal interne verbindingspunten helpt ook het schoonmaken te vereenvoudigen en verlaagt het risico op residu binnen de proceslijn blijven. Dit maakt de klep bijzonder waardevol voor toepassingen met frequente toevoer productwisselingen en strenge sanitaire eisen.

Hygiënische membraanisolatietechnologie

Het flexibele membraan fungeert zowel als afdichtingscomponent als als barrière tussen de procesmedia en de bedrijfsomgeving mechanisme. Tijdens bedrijf blijft de procesvloeistof geïsoleerd van de klepsteel en actuatorcomponenten. het verminderen van besmettingsrisico's en het elimineren van de externe lekkageproblemen die gepaard gaan met traditionele verpakkingen structuren.

Deze configuratie biedt betrouwbare media-isolatie en vereenvoudigt tegelijkertijd het onderhoud, waardoor deze geschikt is voor farmaceutische vloeistoffen, gezuiverd water, biologische media en andere procesvloeistoffen met een hoge zuiverheid.

Low Dead-Leg-ontwerp voor aseptische verwerking

De interne geometrie van de klep is ontworpen om de gebieden waar vloeistoffen of productresten kunnen achterblijven tot een minimum te beperken productie. Een soepeler stroompad verbetert de drainage en helpt de kans op microbiële groei te verminderen kruisbesmetting tussen productiebatches.

Voor farmaceutische en biotechnologische fabrikanten kan deze lage dead-leg-configuratie de reinigingsvalidatie vereenvoudigen en ondersteuning van consistente hygiënische prestaties tijdens herhaalde CIP- en SIP-cycli.

Betrouwbare membraanafdichting

Wanneer de klep sluit, wordt het membraan tegen de klepzitting gedrukt om een veilige barrière over de stroming te creëren pad. Het flexibele afdichtingselement zorgt voor stabiele afsluitprestaties terwijl de scheiding tussen de procesvloeistof en bedieningsmechanisme.

Het membraan kan ook worden vervangen volgens onderhoudsvereisten zonder de volledige klep te vervangen montage, waardoor de servicetijd en de onderhoudskosten op de lange termijn worden verminderd.

Sanitaire roestvrijstalen constructie

AVM U-vormige membraanklep is verkrijgbaar in de roestvrijstalen configuraties SUS304, SUS304L, SUS316 en SUS316L. Voor toepassingen die een hogere corrosieweerstand en productzuiverheid vereisen, SS316L is geschikt voor productcontact componenten.

Productcontactoppervlakken kunnen mechanisch of elektrolytisch gepolijst worden tot Ra <0,4 μm, waardoor een glad oppervlak ontstaat dat de adhesie van resten vermindert en de hygiënische productievereisten ondersteunt.

Werkingsprincipe

AVM Sanitaire U-vormige membraanklep regelt de processtroom door verticale beweging van een flexibel membraan. Wanneer de actuator de klepsteel optilt, beweegt het membraan weg van de klepzitting en opent de U-vormige stroom kanaal, waardoor het procesmedium door de klep kan stromen.

Wanneer de klepsteel naar beneden beweegt, wordt het membraan tegen de nauwkeurig bewerkte klepzitting gedrukt en sluit de klep stroom doorgang. Omdat het membraan de procesvloeistof volledig scheidt van het bedieningsmechanisme, de klep handhaaft een schoon procespad en vermindert tegelijkertijd het risico op steellekkage en mediaverontreiniging.

Het geïntegreerde U-vormige lichaam verbetert de afvoer verder door restmedia naar de uitlaat te leiden in plaats van waardoor het in stagnerende gebieden kan blijven.

Toepassingen en industrieën

Farmaceutische productie

AVM U-vormige membraanafsluiter is geschikt voor farmaceutische procesleidingen, gezuiverde watersystemen, WFI-systemen, steriele vloeistofoverdracht, API-verwerking en andere toepassingen waarbij de stroomverdeling hygiënisch en betrouwbaar is isolatie is vereist.

Biotechnologie en aseptische verwerking

De klep kan worden geïntegreerd in bioreactoren, fermentatiesystemen, celkweekapparatuur, steriele verwerkingslijnen, en andere biotechnologische systemen waarbij lage dead legs en effectieve CIP/SIP-reiniging belangrijk zijn.

Voedsel-, zuivel- en drankverwerking

Het sanitaire stromingspad maakt de klep geschikt voor zuivelproducten, dranken, vloeibare voedselingrediënten, brouwen systemen en andere hygiënische verwerkingstoepassingen die een betrouwbare reiniging en drainage vereisen.

Hoogzuivere chemische en cosmetische verwerking

Het AVM U-vormige membraanventiel kan ook worden gebruikt voor zeer zuivere chemicaliën, cosmetische ingrediënten, speciale vloeistoffen en andere procesmedia waarbij corrosiebestendigheid, reinigbaarheid en productbescherming belangrijk zijn.

Technische specificaties

Klanttoepassingscasus

Een farmaceutische verwerkingsfaciliteit gebruikte een AVM sanitaire U-vormige membraanklep voor een steriele vloeistofdistributie systeem waarbij conventionele klepaansluitingen ervoor zorgden dat er achtergebleven vloeistof rond de aftakkingssecties achterbleef schoonmaken. De U-vormige klepconfiguratie zorgde voor een soepeler afvoerpad en verminderde productretentie tijdens het proces CIP-cycli, die de klant helpen de consistentie van de reiniging te verbeteren en routineonderhoud te vereenvoudigen.

Waarom kiezen voor een AVM sanitaire U-vormige membraanafsluiter?

AVM Sanitaire U-vormige membraanafsluiter is ontwikkeld voor processystemen met afvoerbaarheid en lage dead-leg prestaties zijn belangrijker dan alleen het regelen van de vloeistofstroom. Het geïntegreerde U-vormige lichaam, flexibel diafragma isolatie, gladde productcontactoppervlakken en CIP/SIP-compatibiliteit bieden een praktische oplossing voor fabrikanten op zoek naar schonere, efficiëntere en gemakkelijker te onderhouden sanitaire procesleidingen.

Veelgestelde vragen

Waar wordt een U-vormige membraanafsluiter voor gebruikt?

Een U-vormige membraanklep wordt gebruikt voor hygiënische stroomregeling, distributie en isolatie in farmaceutische, biotechnologie, voedingsmiddelen, dranken, cosmetica en verwerkingssystemen met hoge zuiverheid.

Wat is het voordeel van het U-vormige lichaamsontwerp?

Het U-vormige lichaam zorgt voor een soepeler intern stroompad dat de afvoer verbetert en dode poten en product vermindert retentie. Dit kan het besmettingsrisico helpen verminderen en de CIP/SIP-reinigingsefficiëntie verbeteren.

Is de AVM U-vormige membraanafsluiter geschikt voor farmaceutische toepassingen?

Ja. De klep is ontworpen voor hygiënische verwerkingsomgevingen en kan worden vervaardigd met sanitaire materialen, gepolijste productcontactoppervlakken en aansluitstandaarden die geschikt zijn voor farmaceutische en aseptische toepassingen.
