In tegenstelling tot standaard tweewegmembraankleppen die alleen een eenvoudige aan/uit-regeling bieden, is de driewegconfiguratie mogelijk operators om de processtroom tussen verschillende pijpleidingen om te leiden, te combineren of te selecteren. Het diafragma creëert een compleet barrière tussen de procesmedia en het bedieningsmechanisme, waardoor verontreiniging en externe lekkage worden voorkomen ter ondersteuning van betrouwbare CIP- en SIP-reiniging.
De sanitaire 3-wegmembraanklep is vervaardigd uit 316L roestvrij staal met gladde, elektrolytisch gepolijste productcontactoppervlakken en kan worden uitgerust met handmatige of pneumatische bediening voor verschillende procescontroles vereisten.
Dankzij de structuur met drie poorten kan de AVM-klep meerdere procesroutes beheren vanuit één klepsamenstel. Afhankelijk van de gekozen lichaamsconfiguratie en bedieningspositie kan de klep vloeistof van de ene inlaat naar de andere sturen een uitlaat of combineer de stroom van verschillende leidingen in een gemeenschappelijke uitlaat.
Deze configuratie is met name handig wanneer productiesystemen een frequente selectie van ingrediënten en media vereisen overdracht, pijpleidingwisseling of batchwisseling zonder meerdere individuele afsluiters te installeren.

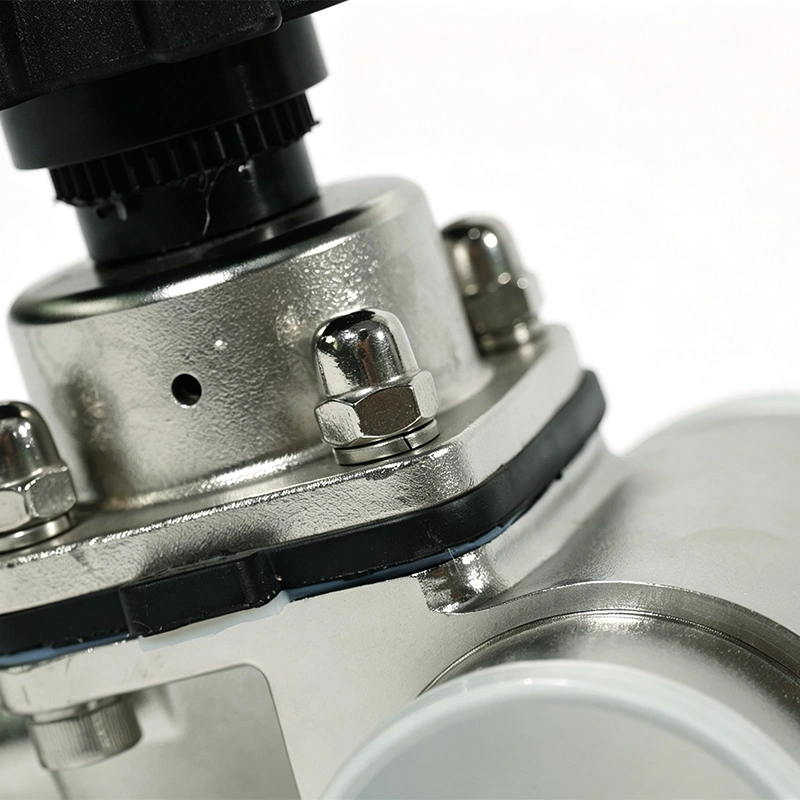

Het flexibele membraan scheidt de procesvloeistof van de klepsteel en actuator, waardoor een contaminatiebestendige afdichtingsbarrière. Dit ontwerp elimineert de noodzaak van conventionele pakking rond de stuurpen en helpt proceslekkage tijdens herhaalde schakelhandelingen te voorkomen.
De gladde interne geometrie vermindert ook de gebieden waar vloeistof vast kan blijven zitten, waardoor het schoonmaken eenvoudiger wordt verbeterde productterugwinning.

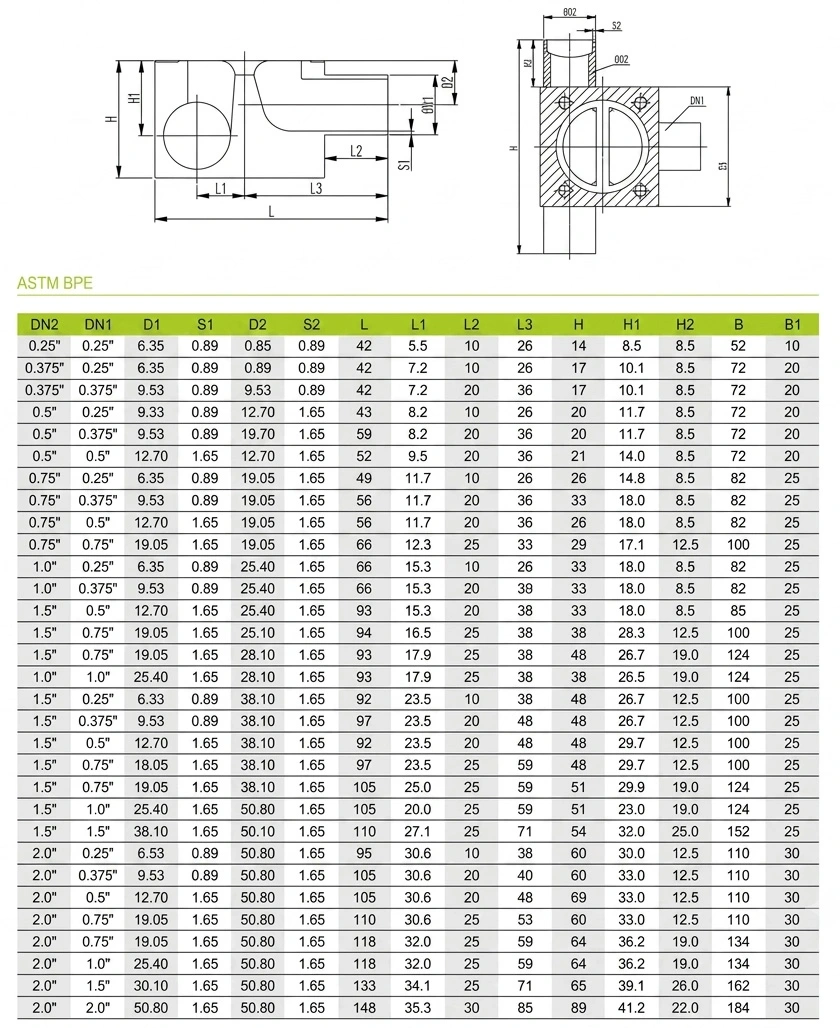

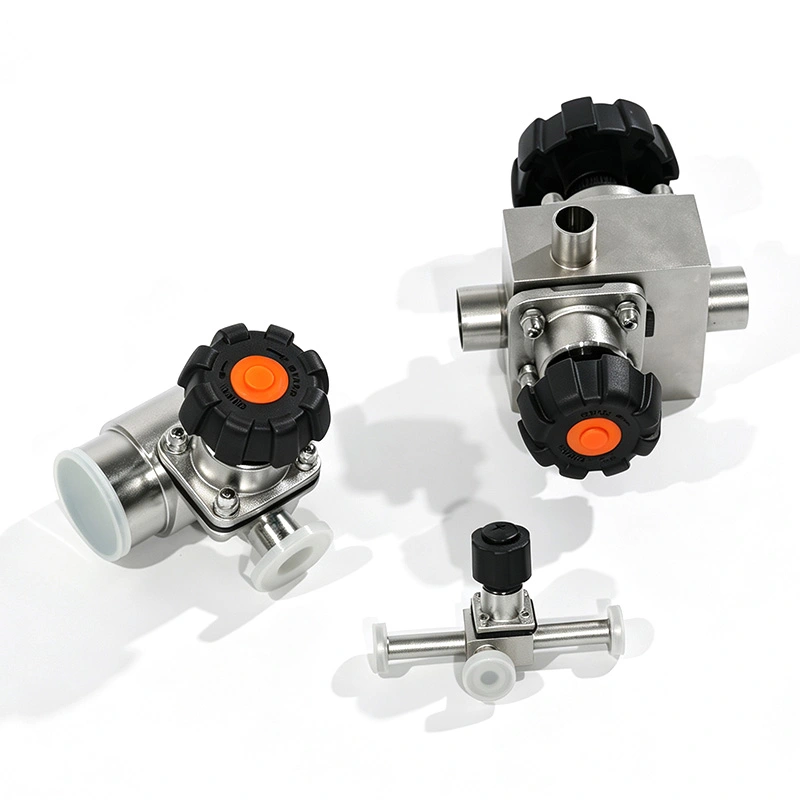

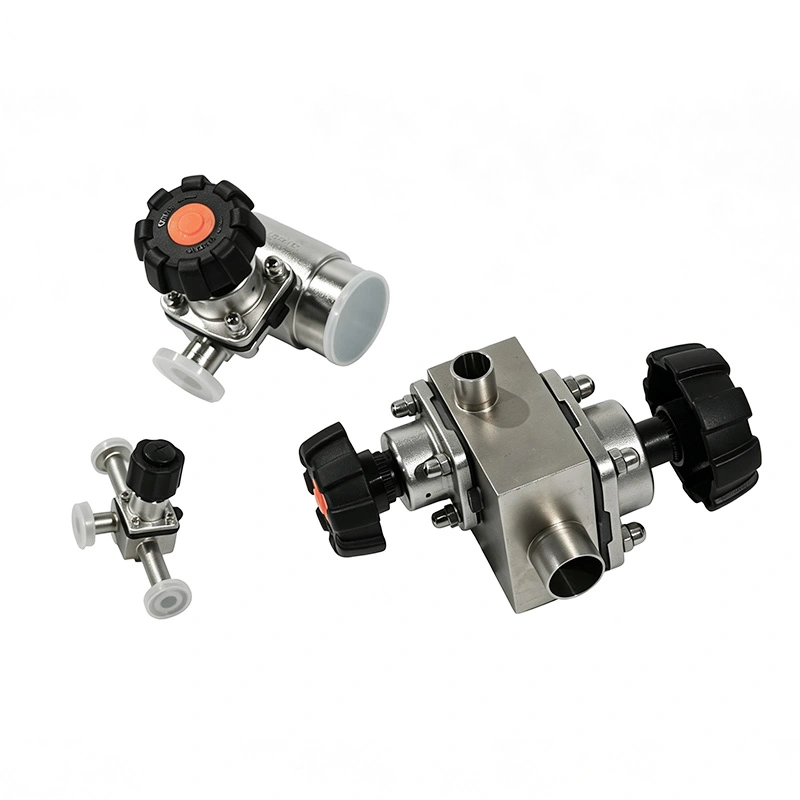

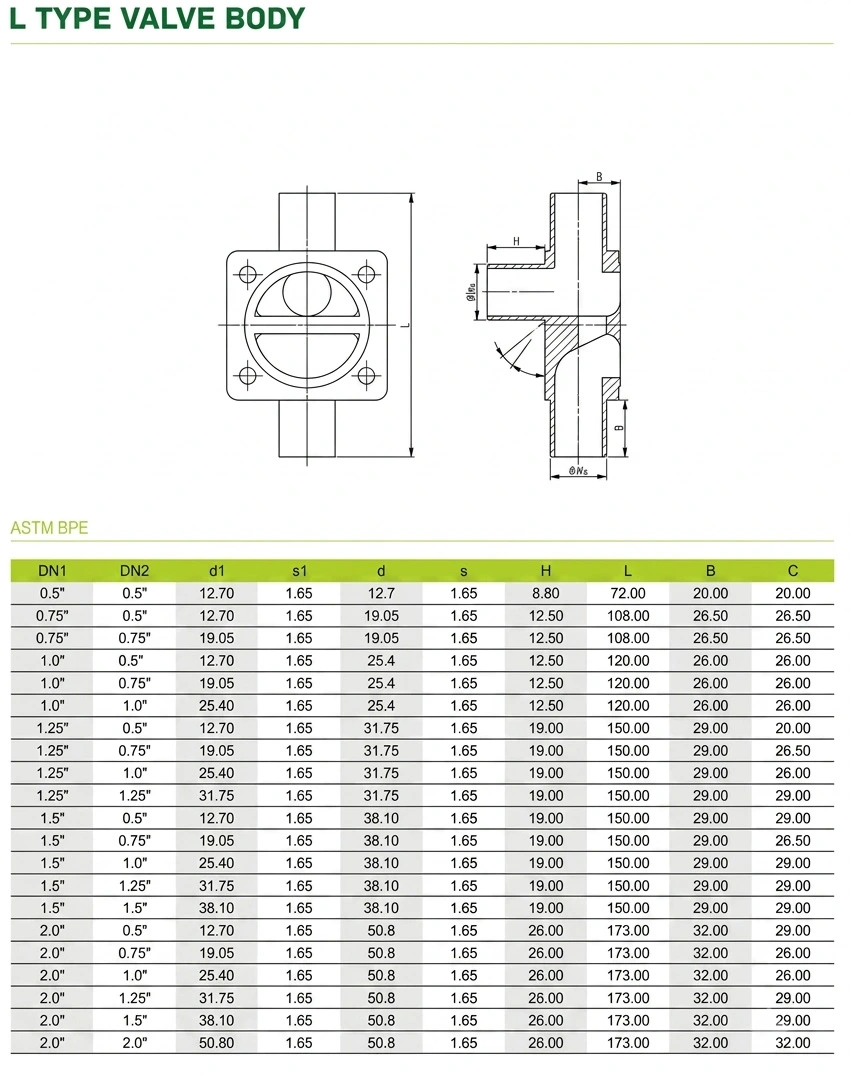

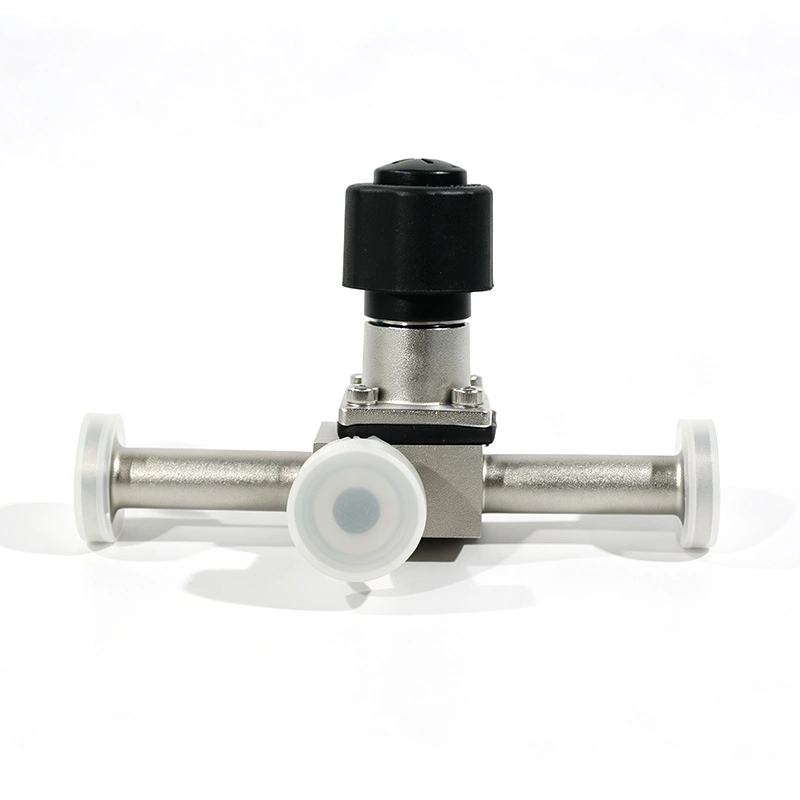

De AVM sanitaire driewegmembraanklep is verkrijgbaar in T-body- en L-body-ontwerpen om te passen bij verschillende stroomroutes vereisten. De T-body-configuratie is geschikt voor het verdelen of combineren van de stroom tussen drie aangesloten pijpleidingen, terwijl de L-body-configuratie beter geschikt is voor toepassingen waarbij er directioneel moet worden geschakeld twee stroompaden.
Sanitaire Tri-Clamp- of stomplasverbindingen vereenvoudigen installatie en onderhoud. Productcontactoppervlakken kunnen dat wel zijn elektrolytisch gepolijst tot Ra ≤ 0,4 μm, waardoor residuretentie wordt verminderd en de hygiënische productie wordt ondersteund.
De klep is compatibel met CIP- en SIP-procedures, waardoor hij geschikt is voor productielijnen waar regelmatig wordt gereinigd en sterilisatie zijn vereist.

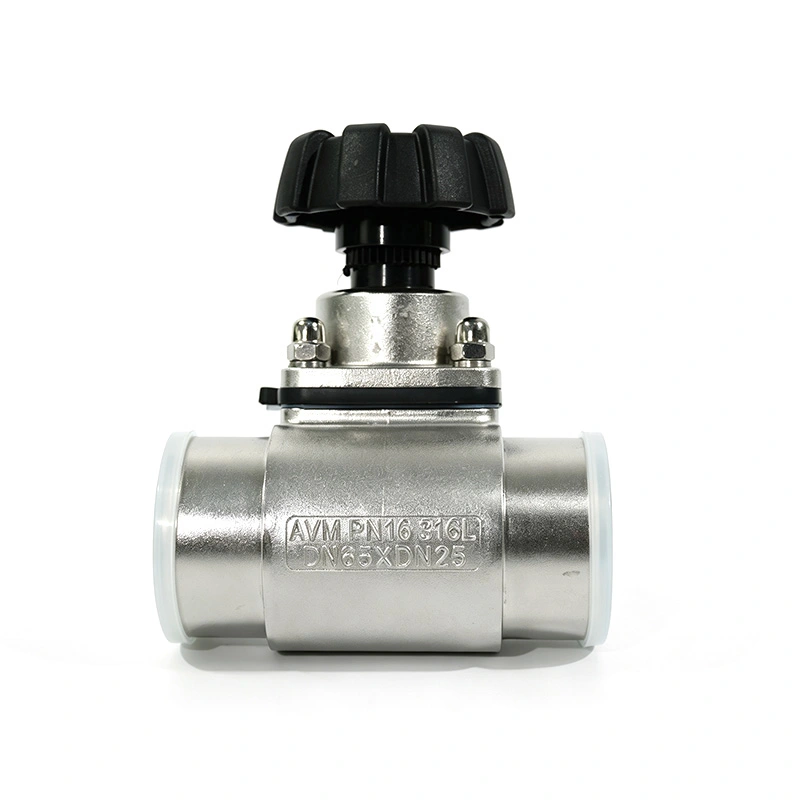

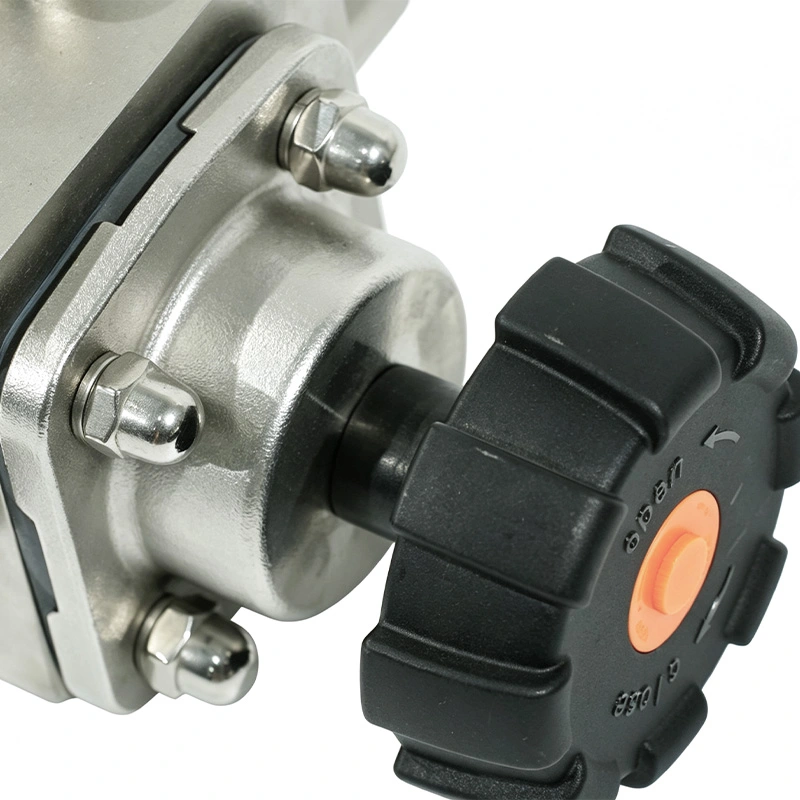

De klep kan handmatig worden bediend voor eenvoudige processystemen of worden uitgerust met een pneumatische actuator geautomatiseerd schakelen. Pneumatische bediening maakt integratie met PLC-gebaseerde besturingssystemen mogelijk, waardoor de klep ontstaat geschikt voor geautomatiseerde batchverwerking en mediadistributie over meerdere lijnen.
De AVM Sanitaire 3-wegmembraanklep wordt gebruikt voor de overdracht van farmaceutische vloeistoffen, biotechnologische verwerking, vaccins productie, zuivelverwerking, drankenproductie, verwerking van voedselingrediënten en andere aseptische vloeistofsystemen waar hygiënische stroomverdeling en betrouwbare isolatie vereist zijn.
| Parameter | Specificatie |
| Ventieltype | Sanitair 3-weg membraanventiel |
| Lichaamsconfiguratie | T-lichaam / L-lichaam |
| Beschikbare maat | DN10–DN50 (1/2"–2") |
| Maximale werkdruk | 0,6 MPa (6 bar) |
| Lichaamsmateriaal | SS316L roestvrij staal |
| Diafragmamaterialen | EPDM, Siliconen, FKM, EPDM + PTFE Composiet |
| Membraannaleving | FDA 21 CFR 177.2600-conforme elastomeren; 3-A-opties beschikbaar |
| Verbindingstype | Tri-Clamp, stomplas |
| Verbindingsnormen | DIN, SMS, ISO, 3-A, BS |
| Werktemperatuur | -20°C tot +150°C |
| Bediening | Handmatig / pneumatisch |
| Schoonmaak | CIP/SIP-compatibel |
| Oppervlakteafwerking | Inwendig en uitwendig elektrolytisch polijsten, Ra ≤ 0,4 μm |
Voor een biofarmaceutische productielijn was één hygiënische klepconstructie nodig om de toevoer van voedingsstoffen tussen meerdere te kunnen schakelen voorbereidingsvaten. Met de AVM Sanitaire 3-wegmembraanklep konden operators verschillende mediabronnen selecteren met behoud van een gesloten en hygiënisch procespad. De T-body-configuratie verminderde het aantal individuen vereiste kleppen en vereenvoudigde pijpleidingreiniging tijdens batchwisseling.
Het wordt gebruikt om hygiënische procesvloeistoffen tussen drie verbonden pijpleidingen om te leiden, te combineren of te wisselen.
Een T-lichaam is geschikt voor driewegverdeling of het combineren van stroming, terwijl een L-lichaam over het algemeen wordt gebruikt voor directioneel schakelen tussen twee stroompaden.
Ja. De AVM-klep is ontworpen voor hygiënische en aseptische toepassingen en ondersteunt GMP-georiënteerde verwerking, CIP en SIP-schoonmaakvereisten.
