De driedelige constructie biedt gemakkelijke toegang tot de Sanitaire RVS Handmatige 3-delige Vlinder Kleplichaam en interne afdichtingscomponenten, wat handig is voor inspectie, reiniging, vervanging van afdichtingen en routine onderhoud. De RVS constructie en sanitaire aansluitmogelijkheden maken de afsluiter geschikt voor schoon verwerkingsomgevingen waar hygiëne en betrouwbare werking belangrijk zijn.
De klep wordt vaak gebruikt in de farmaceutische industrie, biotechnologie, voedingsmiddelen en dranken, zuivelproducten, cosmetica en andere sanitaire voorzieningen verwerkingssystemen voor vloeistofoverdracht, lijnisolatie, aftappen en stroomaanpassing.
Dankzij de driedelige constructie zijn het kleplichaam en de interne componenten gemakkelijker toegankelijk tijdens het werken onderhoud. In vergelijking met constructies die moeilijker te demonteren zijn, is deze configuratie geschikt verwerkingslijnen die regelmatige inspectie, reiniging of vervanging van afdichtingscomponenten vereisen.
De handmatige vergrendelingshendel biedt directe controle over de kleppositie zonder dat er perslucht nodig is. elektrische bedrading of pneumatische regelapparatuur. Operators kunnen kiezen uit volledig open, volledig gesloten of tussenliggend posities volgens de procesvereisten.
De klep is vervaardigd met roestvrijstalen componenten die geschikt zijn voor hygiënische procestoepassingen. De gladde De interne structuur helpt de ophoping van media te verminderen en ondersteunt een eenvoudigere reiniging in sanitaire leidingsystemen.
De Sanitaire RVS Handmatige 3-delige Vlinderklep maakt gebruik van een kwartslagbediening. Het draaien van de De handgreep drijft de vlinderschijf ongeveer 90° aan, waardoor de operator kan schakelen tussen open en gesloten posities of pas de doorstroompassing op een tussenpositie aan.
AVM biedt verschillende verbindingsconfiguraties voor verschillende leidingindelingen, waaronder klem-, las-, schroefdraad en driedelige aansluitingen. Afhankelijk van de bestaande kunnen verschillende maatnormen worden geselecteerd proces pijplijn.
De handmatige vlinderklep bestuurt de procesmedia door de rotatie van een interne schijf.
Wanneer de hendel de schijf zo draait dat deze op één lijn ligt met de pijpleiding, bevindt de klep zich in de open positie en laat de media door. Terwijl de schijf wegdraait van de stroomrichting, het beschikbare stroomgebied neemt af en de stroom kan worden aangepast. Wanneer de schijf de gesloten positie bereikt, drukt deze tegen de afdichting structuur om de pijpleiding te isoleren.
Het vergrendelingsmechanisme helpt de geselecteerde positie tijdens het gebruik te behouden, waardoor onbedoelde bewegingen worden verminderd trillingen of normale procesomstandigheden.
De handmatige versie is met name geschikt voor proceslijnen waar operators directe toegang tot de klep nodig hebben automatische bediening is niet nodig.
De handgreep kan worden gebruikt voor isolatie tijdens onderhoud van apparatuur, procesaanpassing, reiniging, aftappen of leidingwerk schakelen. Omdat de klep geen externe pneumatische voeding nodig heeft, is de installatie ervan relatief eenvoudig en kan het aantal hulpcomponenten rond de pijpleiding verminderen.
Voor faciliteiten met veel individuele sanitaire kranen kan de handmatige configuratie ook worden gebruikt op locaties waar frequente bediening op afstand is niet vereist.
De klep kan worden geïnstalleerd in farmaceutische vloeistofoverdrachtlijnen, bufferbereidingssystemen, bioprocesapparatuur, steriele procesleidingen, zeer zuivere vloeistofsystemen en schone nutsleidingen met een hygiënische en betrouwbare werking handmatige isolatie zijn vereist.
Typische toepassingen zijn onder meer zuivelverwerking, melk- en yoghurtproductie, drankproductie, sapverwerking, overdracht van voedselingrediënten, brouwerijsystemen en pijpleidingen voor de verwerking van vloeibaar voedsel.
De klep is geschikt voor vloeistof- en halfvloeibare productoverdrachtsystemen die worden gebruikt voor shampoo, lotion, crème en cosmetica ingrediënten en andere producten voor persoonlijke verzorging.
Het kan ook worden gebruikt in sanitaire waterleidingen, reinigingssystemen, processkids, opslag- en overslagapparatuur, en andere hygiënische leidingtoepassingen die handmatige stroomregeling of afsluiting vereisen.

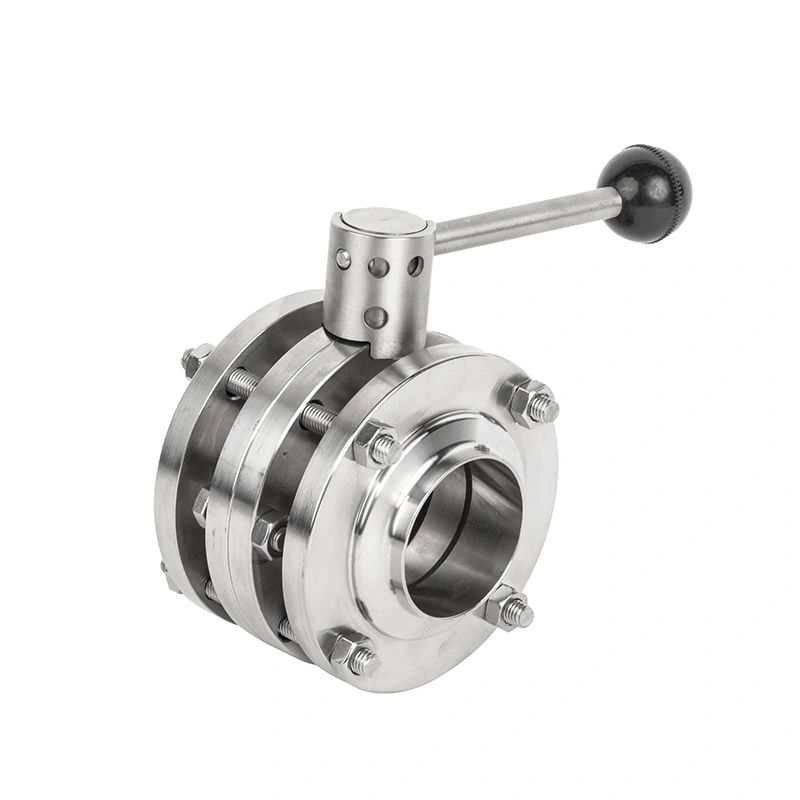

De klep bestaat uit een driedelig roestvrijstalen kleplichaam, vlinderschijf, klepas, afdichtingscomponenten en handmatige vergrendelingshendel. De modulaire carrosseriestructuur biedt toegang tot de interne klepcomponenten voor inspectie en onderhoud.
Afhankelijk van het pijpleidingontwerp kunnen verschillende verbindingsconfiguraties worden geselecteerd, inclusief klem, gelast, schroefdraad- en driedelige sanitaire aansluitingen.
| Item | Specificatie |
| Producttype | Sanitair RVS Handmatige 3-delige Vlinderklep |
| Ventielstructuur | Driedelige vlinderklep |
| Operatie | Handmatig |
| Materiaal | Roestvrij staal |
| Controlemethode | Handmatige vergrendelingshendel |
| Rotatiehoek | 90° |
| Verbindingstype | Klem / Lassen / Met schroefdraad / Driedelig |
| Verbindingsnormen | DIN/SMS/3-A/ISO |
| Sollicitatie | Hygiënische vloeistofafsluiting en stroomaanpassing |
| Geschikte industrieën | Farmaceutisch / Biotechnologie / Voedsel en drank / Zuivel / Cosmetica |

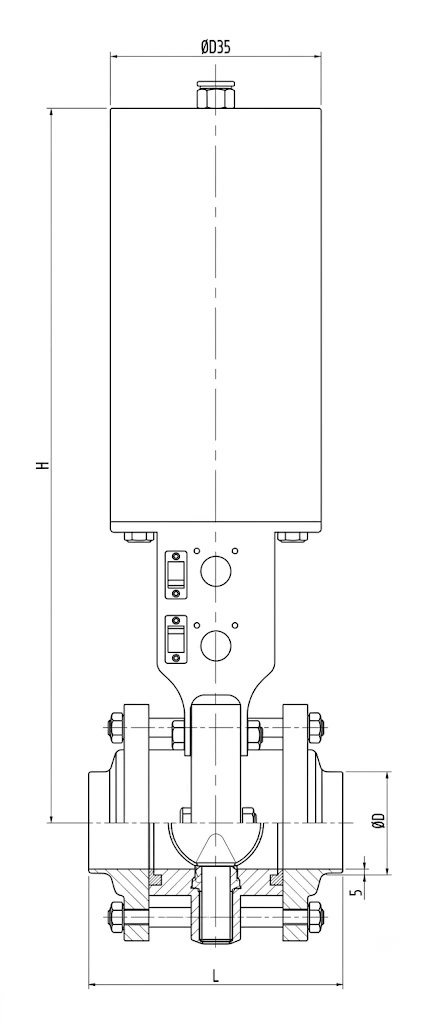

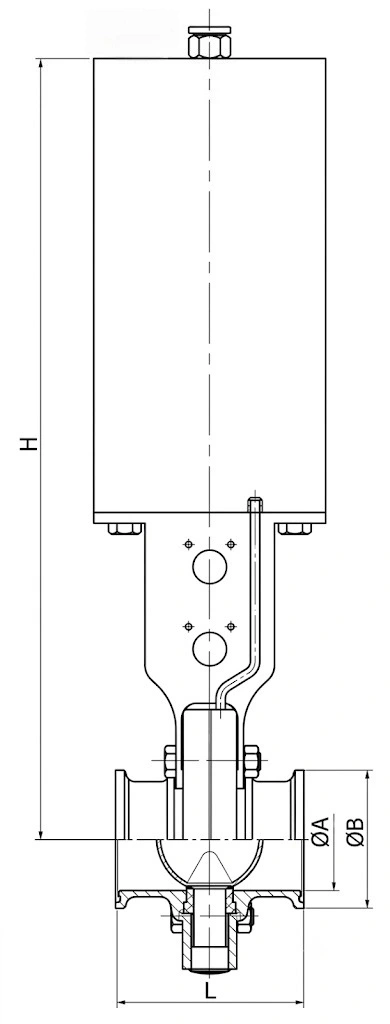

| Maat | A | B | L | H |
| DN20 | 20 | 34 | 66 | 113.5 |
| DN25 | 26 | 50.5 | 66 | 113.5 |
| DN32 | 32 | 50.5 | 66 | 125.5 |
| DN40 | 38 | 50.5 | 68 | 132.5 |
| DN50 | 50 | 64 | 70 | 145 |
| DN65 | 66 | 91 | 72 | 163 |
| DN80 | 81 | 106 | 92 | 190 |
| DN100 | 100 | 119 | 98 | 210 |
| DN125 | 125 | 155 | 106 | 239 |
| DN150 | 150 | 183 | 120 | 288 |
| Maat | A | B | L | H |
| 1" | 22.1 | 50.5 | 66 | 113.5 |
| 1,5" | 34.8 | 50.5 | 68 | 132.5 |
| 2" | 47.5 | 64 | 70 | 145 |
| 2,5" | 60.2 | 77.5 | 72 | 163 |
| 3" | 72.9 | 91 | 80 | 190 |
| 4" | 97.38 | 119 | 94 | 210 |

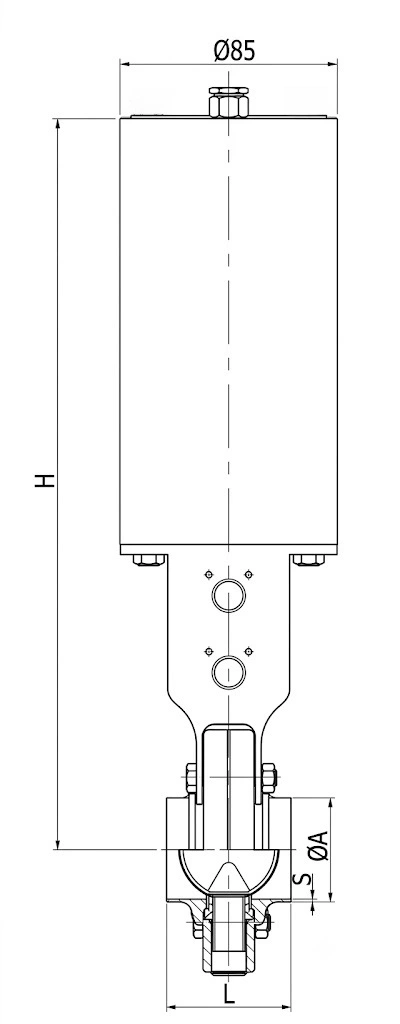

| Maat | A | S | L | H |
| DN20 | 22 | 23 | 1.5 | 44 |
| DN25 | 28 | 29 | 1.5 | 44 |
| DN32 | 34 | 35 | 1.5 | 48 |
| DN40 | 40 | 41 | 1.5 | 48 |
| DN50 | 52 | 53 | 1.5 | 48 |
| DN65 | 70 | 2 | 50 | 163 |
| DN80 | 85 | 2 | 56 | 190 |
| DN100 | 104 | 2 | 60 | 210 |
| DN125 | 129 | 2 | 70 | 239 |
| DN150 | 154 | 2 | 80 | 288 |
| Maat | A | S | L | H |
| 1" | 25.4 | 1.25 | 44 | 113.5 |
| 1,5" | 38.1 | 1.25 | 48 | 132.5 |
| 2" | 50.8 | 1.25 | 48 | 145 |
| 2,5" | 63.5 | 1.5 | 50 | 163 |
| 3" | 76.2 | 1.6 | 56 | 190 |
| 4" | 101.6 | 2 | 60 | 210 |
| Maat | A | B | L | H |
| DN20 | 20 | RD44×1/6" | 66 | 113.5 |
| DN25 | 26 | RD52×1/6" | 66 | 113.5 |
| DN32 | 32 | RD58×1/6" | 66 | 125.5 |
| DN40 | 38 | RD65×1/6" | 68 | 132.5 |
| DN50 | 50 | RD78×1/6" | 70 | 145 |
| DN65 | 66 | RD95×1/6" | 72 | 163 |
| DN80 | 81 | RD110×1/4" | 92 | 190 |
| DN100 | 100 | RD130×1/4" | 98 | 210 |
| DN125 | 125 | RD160×1/4" | 106 | 239 |
| DN150 | 150 | RD190×1/4" | 120 | 288 |
| Maat | S | B | L | H |
| DN25 | 1.5 | 29 | 100 | 113.5 |
| DN32 | 1.5 | 35 | 100 | 125.5 |
| DN40 | 1.5 | 41 | 100 | 132.5 |
| DN50 | 1.5 | 53 | 110 | 145 |
| DN65 | 2 | 70 | 114 | 163 |
| DN80 | 2 | 85 | 130 | 190 |
| DN100 | 2 | 104 | 135 | 210 |
| DN125 | 2 | 129 | 160 | 239 |
| DN150 | 2 | 154 | 180 | 288 |
AVM Sanitair RVS Handbediende 3-delige Vlinderklep combineert directe mechanische bediening met een onderhoudstoegankelijke driedelige constructie. Het is geschikt voor sanitaire pijpleidingen waar operators dit nodig hebben eenvoudige kleppositionering, betrouwbare isolatie en gemakkelijke toegang tot interne componenten.
De beschikbare klem-, gelaste, van schroefdraad voorziene en driedelige configuraties bieden flexibiliteit bij het matchen van bestaande sanitaire leidingsystemen. De handmatige bedieningsmethode elimineert ook de noodzaak van perslucht en pneumatiek besturingsaccessoires op installatiepunten waar geautomatiseerde bediening niet nodig is.
De standaard productietijd bedraagt 2 tot 4 weken. Het werkelijke schema is afhankelijk van de bestelhoeveelheid, klepspecificaties, verbindingstype en materiaalbeschikbaarheid. Dringende vereisten moeten vóór de bestelling bij AVM worden bevestigd.
De standaardbetalingsvoorwaarden zijn een aanbetaling van 30% en de resterende 70% wordt betaald vóór verzending via T/T of L/C. Kleine waarde Bij bestellingen kan de volledige betaling vóór productie vereist zijn.
De klep is veilig verpakt in geschikte papieren en houten kisten voor internationaal transport. De verpakking helpt bescherm de roestvrijstalen behuizing, verbindingsuiteinden, handgreep en afdichtingscomponenten tijdens behandeling en verzending.
