De klep maakt gebruik van 316L roestvrij staal voor productcontactcomponenten en kan worden geleverd met precisiemechaniek polijsten of elektrolytisch polijsten om een glad binnenoppervlak te verkrijgen. Het spleet-geminimaliseerde stroompad helpt bij het verminderen van productbehoud en ondersteunt eenvoudigere reiniging tijdens routinematige productie- en CIP/SIP-procedures.

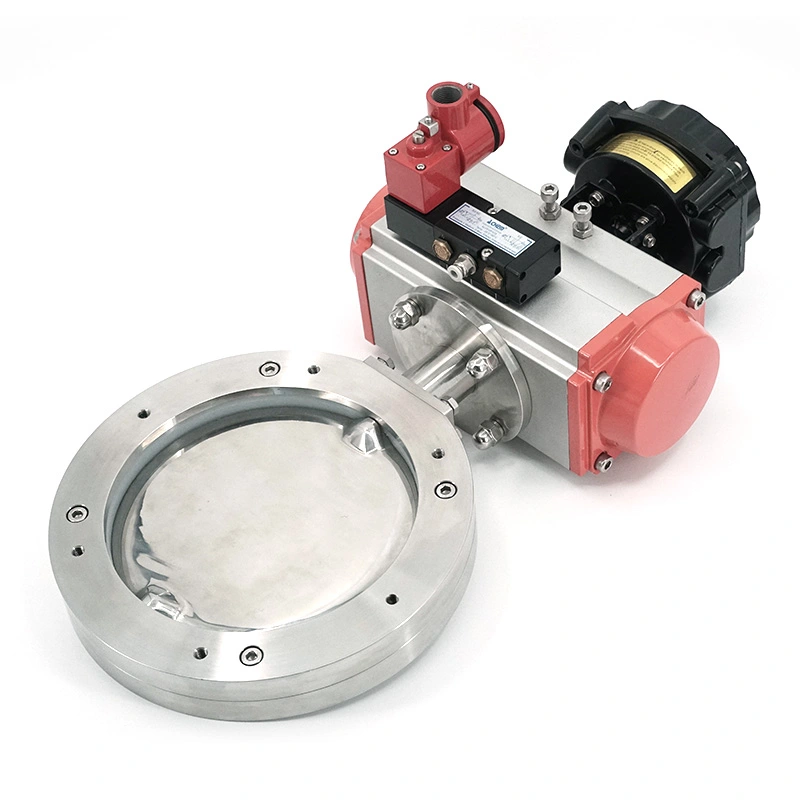

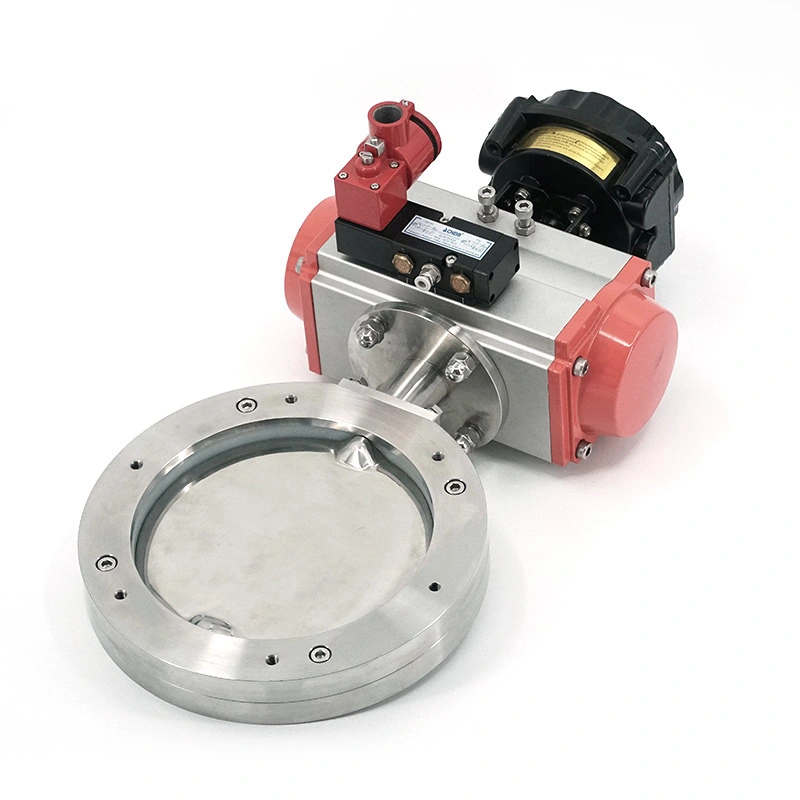

Voor geautomatiseerde proceslijnen kan de Sanitaire 316 pneumatische wafer-vlinderklep worden geconfigureerd met een pneumatische actuator, terwijl handmatige bedieningsopties ook beschikbaar zijn. Verschillende stoelmaterialen en bedieningsconfiguraties zorgen ervoor dat de klep kan worden geselecteerd op basis van de media, temperatuur, reinigingsmethode en controlevereisten van de toepassing.
De wafelconfiguratie wordt tussen twee pijpleidingflenzen geplaatst, zonder dat een lang kleplichaam nodig is verklein de totale installatievoetafdruk. Deze structuur is vooral handig voor de verwerking van sanitaire skids apparatuur en leidingsystemen waar de beschikbare ruimte beperkt is. De compacte constructie maakt bovendien uit- en uitnemen mogelijk onderhoud handiger.
De bevochtigde componenten zijn vervaardigd uit roestvrij staal SS304 of SS316L, waarbij 316L bijzonder geschikt is voor toepassingen die een hogere corrosieweerstand en strenge hygiënische eisen vereisen. De materiaalkeuze kan worden afgestemd op het procesmedium en de werkomgeving.
Productcontactoppervlakken kunnen nauwkeurig mechanisch gepolijst of elektrolytisch gepolijst worden, met een oppervlakteafwerking van Ra ≤ 0,4 µm beschikbaar. Een gladder intern oppervlak vermindert de gebieden waar procesresten zich kunnen ophopen en ondersteunt meer effectieve reiniging tijdens productiewisselingen.
De Sanitaire 316 pneumatische wafer-vlinderklep is ontworpen voor hygiënische verwerkingssystemen die CIP gebruiken (Clean-in-Place) en SIP-procedures (Sterilize-in-Place). De spleet-geminimaliseerde interne structuur helpt beperken productbehoud en ondersteunt reiniging en sterilisatie zonder frequente demontage van de klep.

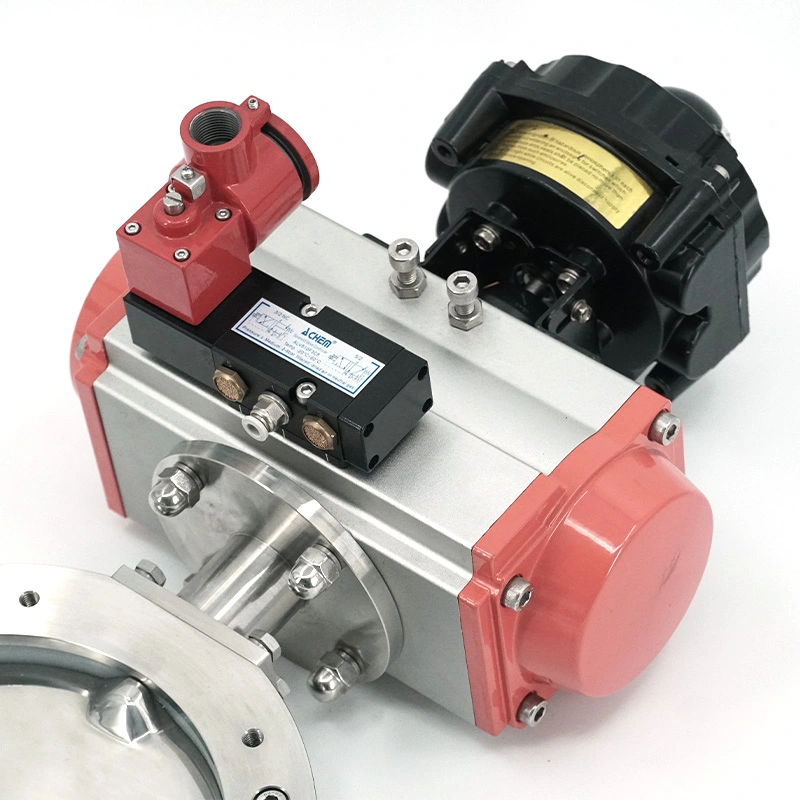

AVM biedt pneumatische bediening voor toepassingen die klepbediening op afstand of geautomatiseerd vereisen. De actuator kan zijn geïntegreerd met procesbesturingssystemen om pijpleidingisolatie of stroomaanpassing te regelen afhankelijk van de productie volgorde.
Naast pneumatische bediening kan de klep worden geconfigureerd met een handmatige trekhendel, een hendel met meerdere posities, tandwielbediening of elektrische actuator. Hierdoor kan hetzelfde basisventielplatform worden aangepast aan lokale handmatige systemen evenals geautomatiseerde sanitaire productielijnen.
De klep kan worden geleverd met zittingmaterialen EPDM, Siliconen, FKM (Viton) of PTFE. Verschillende afdichtingsmaterialen bieden verschillende niveaus van weerstand tegen temperatuur, chemicaliën en procesmedia, waardoor kopers een keuze kunnen maken geschikte configuratie volgens de werkelijke bedrijfsomstandigheden.
De veerkrachtige stoelstructuur zorgt voor een betrouwbare tweerichtingsafdichting met weinig lekkage. De beschikbare concentrische of dubbel-excentrische schijfconfiguraties kunnen worden geselecteerd op basis van de vereiste bedrijfskarakteristieken en koppel vereisten van de sanitaire pijpleiding.
Het gestroomlijnde schijfontwerp helpt de stromingsweerstand te verminderen terwijl de effectieve isolatie en stroming van de pijpleiding behouden blijft controle. Dit maakt de klep geschikt voor vloeistofoverdrachtsystemen waar drukverlies en stroomefficiëntie vereist zijn moet worden overwogen bij de klepkeuze.
Dankzij de modulaire klepconstructie kunnen afdichtingscomponenten indien nodig worden vervangen, waardoor het onderhoud wordt verminderd stilstand. Dit is vooral handig in verwerkingsfaciliteiten waar kleppen vaak worden bediend of waaraan ze worden blootgesteld herhaalde reinigingscycli.
De klep kan worden gebruikt in brouwerijen, zuivelfabrieken, drankproductie, sapverwerking, flessenwatersystemen en siroop handling- en voedselverwerkingslijnen voor pijpleidingisolatie en flowcontrol.
De Sanitaire 316 pneumatische wafer-vlinderklep is geschikt voor gezuiverde watersystemen, water voor injectie (WFI) systemen, fermentatieapparatuur, formuleringslijnen, aseptische verwerking en CIP/SIP-pijpleidingen waar reinigbaarheid, corrosiebestendigheid en proceshygiëne zijn belangrijk.
Voor cosmetische verwerkingssystemen kan de klep toepassingen aan met lotions, crèmes, parfums, shampoos en dergelijke andere vloeibare ingrediënten waarbij hygiënische vloeistofoverdracht en contaminatiecontrole vereist zijn.
De 316L roestvrijstalen constructie en meerdere zittingopties maken de klep geschikt voor hoogzuivere chemicaliën, additieven, speciale vloeistoffen en andere procesmedia die een corrosiebestendige en hygiënische stroomregeling vereisen uitrusting.
De sanitaire wafer-vlinderklep kan worden geïntegreerd in verschillende hygiënische pijpleidingconfiguraties, afhankelijk van de geselecteerd aansluitschema en systeemontwerp. De compacte wafelstructuur is bijzonder geschikt voor verwerking apparatuur waarbij de installatielengte geminimaliseerd moet worden.
Handmatige handgrepen en handgrepen met meerdere posities zijn geschikt voor lokale bediening, terwijl aandrijvingen met tandwieloverbrengingen kunnen worden gebruikt waar extra handmatig bedieningskoppel vereist is. Pneumatische en elektrische actuatoren bieden mogelijkheden voor automatisering productielijnen en gecentraliseerde procescontrole.
AVM richt zich op de praktische vereisten van hygiënische kleptoepassingen, inclusief installatieruimte, oppervlak netheid, selectie van afdichtingsmateriaal, reinigingsprocedures en automatisering. De wafelstructuur helpt bij het vereenvoudigen installatie in compacte leidingsystemen, terwijl 316L roestvrij staal en gepolijste productcontactoppervlakken ondersteunen veeleisende sanitaire toepassingen. Met meerdere zitting- en actuatoropties kan de klep voor verschillende configuraties worden geconfigureerd media- en procescontrolevereisten.
| Item | Specificatie |
| Ventieltype | Sanitaire Wafer-vlinderklep |
| Productcontactmateriaal | SS304 / SS316L |
| Oppervlakteafwerking | Tot Ra ≤ 0,4 μm |
| Schijfontwerp | Concentrisch of dubbel-excentrisch |
| Zittingmaterialen | EPDM, Siliconen, FKM (Viton), PTFE |
| Bediening | Handmatige trekhendel, handgreep met meerdere posities, tandwielbediening, pneumatische actuator, elektrische actuator |
| Schoonmaak | CIP/SIP-compatibel |
| Hygiënische normen | 3-A, EHEDG, FDA, ASME BPE |
| Toepassingen | Voeding en drank, zuivel, farmacie, biotechnologie, cosmetica, fijne chemicaliën |
De waferconfiguratie heeft een compacte installatiestructuur en kan tussen pijpleidingflenzen worden gemonteerd. Het is geschikt voor sanitaire verwerkingssystemen waarbij de installatieruimte en de voetafdruk van de apparatuur onder controle moeten worden gehouden.
AVM kan RVS304- en SS316L-configuraties leveren. SS316L wordt vaak geselecteerd vanwege hygiënische eigenschappen toepassingen die een hogere corrosieweerstand en strengere materiaaleisen vereisen.
EPDM, siliconen, FKM en PTFE zijn beschikbaar. De juiste optie is afhankelijk van het procesmedium dat in bedrijf is temperatuur, chemische blootstelling en reinigingsomstandigheden.
Ja. De klep kan worden uitgerust met een pneumatische of elektrische actuator voor bediening op afstand en integratie ermee geautomatiseerde procescontrolesystemen.
Ja. De Sanitaire 316 pneumatische wafer-vlinderklep is ontworpen voor hygiënische processystemen en is compatibel met CIP- en SIP-procedures. De gladde, zo klein mogelijke interne constructie helpt het vasthouden van producten tijdens het gebruik te verminderen reinigen en steriliseren.
De standaard productietijd bedraagt 2–4 weken, afhankelijk van de bestelhoeveelheid, klepconfiguratie en materiaal beschikbaarheid en andere projectvereisten. Spoedbestellingen dienen vóór bestelling te worden bevestigd bij AVM.
De standaardbetalingsvoorwaarden zijn een aanbetaling van 30% en een saldo van 70% vóór verzending via T/T of L/C. Bestellingen met een kleine waarde kunnen dat wel zijn vereisen volledige betaling vóór productie.
De klep is veilig verpakt in geschikte papieren en houten kisten voor internationaal transport, waardoor de klep wordt beschermd roestvrijstalen kleplichaam, afdichtingscomponenten en actuator tijdens verzending.
