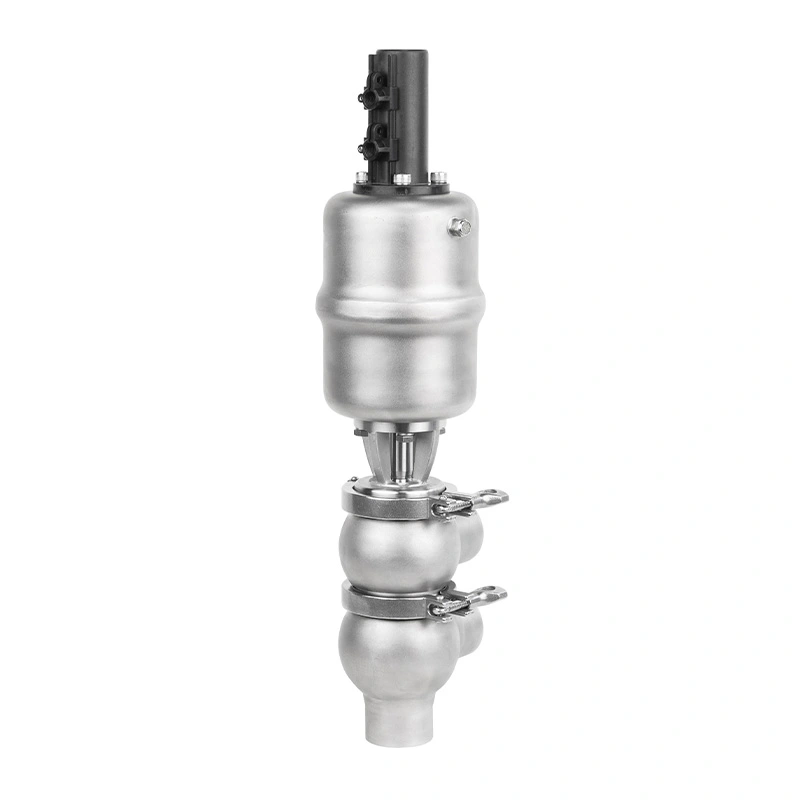

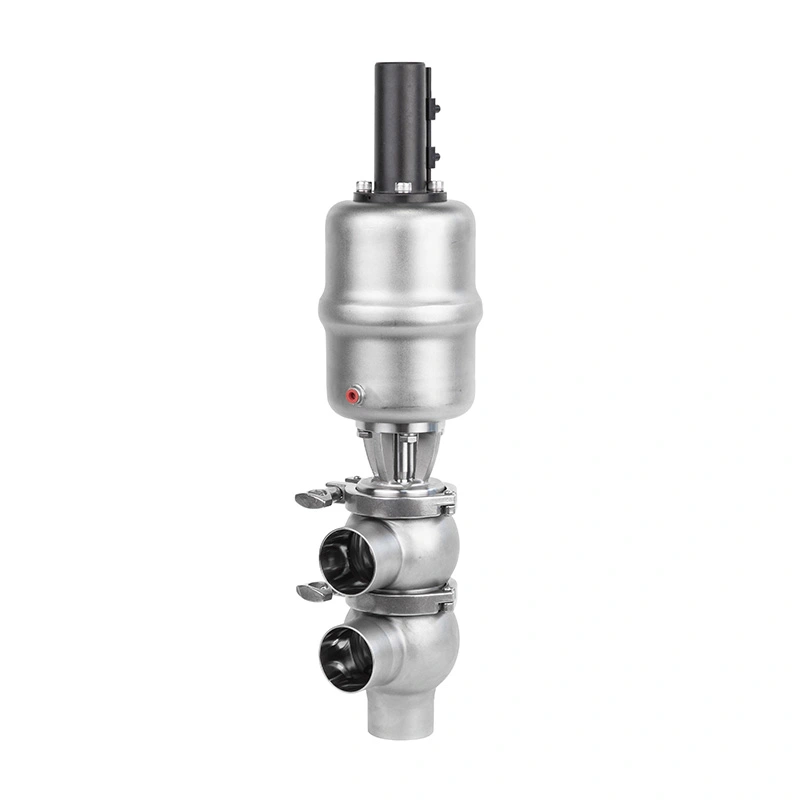

Met een compacte structuur met één zitting, 316L roestvrijstalen productcontactcomponenten, gladde interne oppervlakken en handmatige of pneumatische bediening, de AVM Sanitaire Afsluitklep met één zitting biedt hiervoor een praktische oplossing hygiënische vloeistofisolatie in voedingsmiddelen, dranken, zuivel, brouwerijen, farmaceutische producten, biotechnologie, cosmetica en sanitair chemische verwerking.
De CIP/SIP-compatibele constructie vermindert de noodzaak van frequente demontage, terwijl de FDA-conforme afdichtingsmogelijkheden bestaan en sanitaire aansluitnormen maken het mogelijk dat de klep in verschillende hygiënische verwerkingssystemen wordt geïntegreerd.
De AVM-afsluitklep met enkele zitting is in de eerste plaats ontworpen om een proceslijn te openen of te sluiten, wat een eenvoudig proces oplevert manier om apparatuur, pijpleidingen, tanks en verwerkingssecties te isoleren.
Het eenvoudige werkingsprincipe maakt hem geschikt voor toepassingen waarbij betrouwbare stromingsisolatie belangrijker is dan complexe stroomroutering.
Een nauwkeurig bewerkte klepzitting werkt samen met de geselecteerde sanitaire afdichting om een betrouwbare afdichting te creëren interface. Dit helpt ongewenste lekkage te minimaliseren wanneer de klep gesloten is, zelfs als het proces verandert in druk of temperatuur binnen het gespecificeerde bedrijfsbereik.
Vergeleken met complexere klepopstellingen met meerdere zittingen, biedt de structuur met één zitting een compacte configuratie dat eenvoudiger te installeren en te onderhouden is.
Het kan worden gebruikt bij pijpleidingvertakkingen, in- en uitlaten van apparatuur, tankaansluitingen en andere punten waar betrouwbare isolatie is vereist.
Het interne stroompad is ontworpen om dode ruimtes waar productresten, reinigingsvloeistof of micro-organismen voorkomen tot een minimum te beperken zou kunnen ophopen.
Dit is vooral belangrijk in toepassingen waarbij productiebatches vaak worden gewijzigd of waar strikte regels gelden hygiënische controle is vereist.
De interne oppervlakteafwerking kan Ra ≤0,4–0,8 μm bereiken, waarbij elektrolytisch polijsten als optie mogelijk is. Een glad oppervlak helpt de hechting van het product te verminderen en ondersteunt een effectievere reiniging tijdens CIP-cycli.
Het kleplichaam en de interne productcontactcomponenten zijn vervaardigd uit roestvrij staal van sanitaire kwaliteit ASTM 316L / 1.4404 roestvrij staal beschikbaar voor veeleisende hygiënische toepassingen.
Het materiaal biedt corrosiebestendigheid tegen compatibele procesmedia en herhaalde reinigingsmiddelen.
De klep is ontworpen voor hygiënische verwerkingssystemen die 3-A sanitaire normen vereisen, terwijl EPDM beschikbaar is, Siliconen- en FKM-afdichtingen maken gebruik van FDA-conforme materialen.
Voor farmaceutische, voedsel- en dranktoepassingen kunnen kopers de juiste configuratie selecteren hun wettelijke en procesvereisten.
De gestroomlijnde interne structuur zorgt ervoor dat schoonmaakvloeistoffen tijdens CIP-operaties door de klep kunnen stromen, wat helpt verwijder restproduct zonder routinematige demontage.
De klep kan worden geconfigureerd voor herhaalde sterilisatiecycli, waarbij de toepasselijke temperatuur wordt bepaald door de geselecteerd afdichtingsmateriaal en klepconfiguratie.
Dankzij de klepstructuur zijn belangrijke slijtageonderdelen toegankelijk voor inspectie en vervanging. Regelmatige inspectie van afdichtingen kan helpen slijtage te identificeren voordat dit de procesbetrouwbaarheid beïnvloedt.
De combinatie van een eenvoudige structuur met één stoel, vervangbare afdichtingscomponenten en een gemakkelijk toegankelijke constructie helpt verminder de onderhoudstijd in vergelijking met ingewikkeldere klepconstructies.
Handmatige bediening biedt een eenvoudige oplossing voor pijpleidingen waarbij de klepschakeling door operators wordt uitgevoerd en automatische controle is niet vereist.
Een normaal gesloten configuratie houdt de klep gesloten wanneer geen pneumatische bediening wordt toegepast, waardoor deze geschikt is voor proceslijnen waarbij een gesloten positie de voorkeur heeft als standaardbedrijfsstatus.
Een normaal open configuratie maakt het mogelijk dat de klep open blijft onder de gedefinieerde standaardconditie en kan worden geselecteerd volgens de procesbeheersingsstrategie.
De dubbelwerkende configuratie biedt pneumatische bediening voor zowel het openen als het sluiten geschikt voor geautomatiseerde productiesystemen die een gecontroleerde klepbeweging vereisen.
Optionele positiefeedbackeenheden, bedieningspanelen, magneetkleppen en intelligente controllers zorgen ervoor dat de AVM-klep dit kan doen worden aangesloten op geautomatiseerde procesbesturingssystemen.

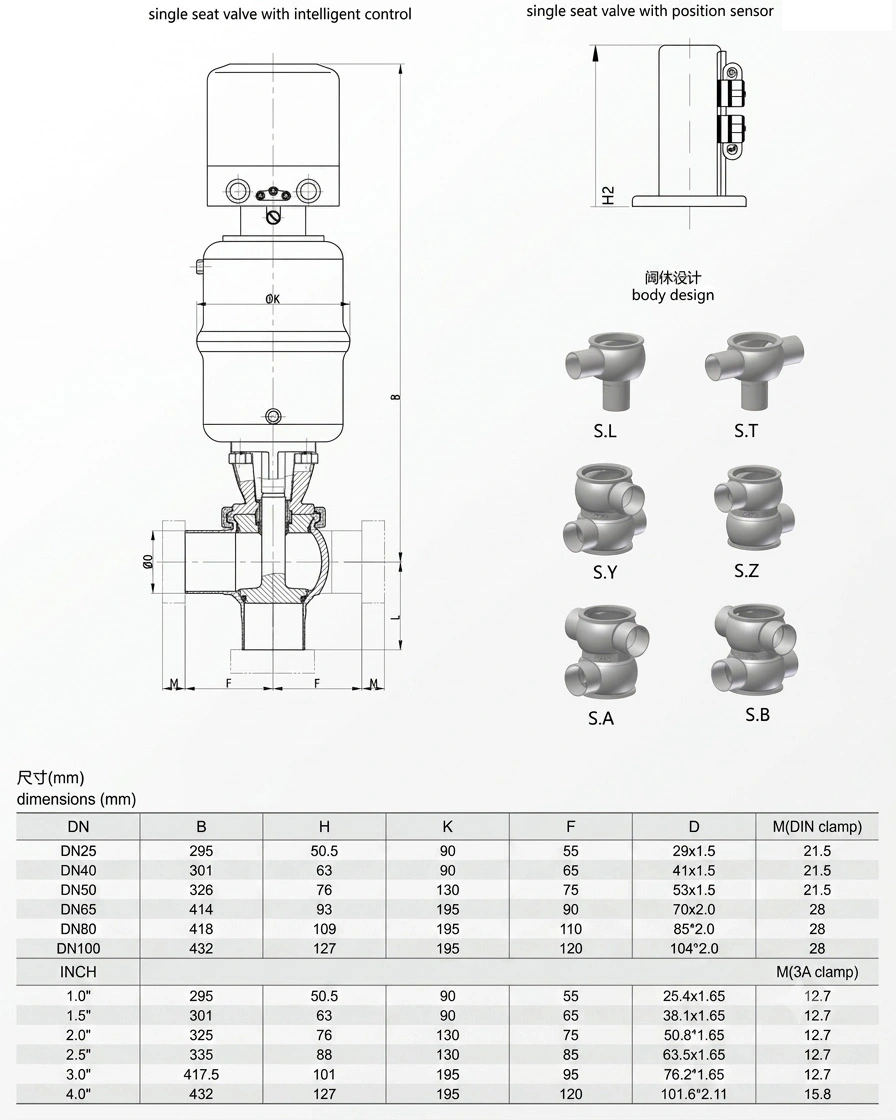

| Parameter | Specificatie |
| Product | Sanitaire afsluitklep met één zitting |
| Merk | AVM |
| Ventieltype | Sanitaire afsluit-/hygiënische afsluitklep |
| Beschikbare maten | DN10–DN100; specifieke standaardconfiguratie DN25–DN100 / 2"–4" |
| Lichaamsmateriaal | AISI 304 / ASTM 316L roestvrij staal; 1,4404 |
| Interne componenten | Nauwkeurig vervaardigd roestvrij staal van sanitaire kwaliteit |
| Interne oppervlakteafwerking | Ra ≤0,4–0,8 μm |
| Elektrolytisch polijsten | Optioneel, Ra ≤0,4 μm |
| Afdichtingsmaterialen | EPDM, PTFE, Siliconen, FKM |
| Naleving van zegels | FDA-conforme voedselveilige opties |
| Werkdruk | Tot 10 bar, aanpasbaar; standaardconfiguratie tot 5 bar |
| Werktemperatuur | -10°C tot 150°C, afhankelijk van configuratie en afdichtingsmateriaal |
| Operatie | Handmatig / pneumatisch |
| Verbindingstypen | Klem, las, draad, flens |
| Normen | SMS, DIN 11851, ASME BPE, RJT, IDF |
| Optionele accessoires | Positiefeedbackeenheid, bedieningsbovenkant, magneetventiel, intelligente controller |
Klemverbindingen zorgen voor een snelle installatie en gemakkelijke demontage, waardoor ze geschikt zijn voor sanitaire verwerking systemen die frequente inspectie of onderhoud vereisen.
Stompgelaste verbindingen zorgen voor een permanente leidingverbinding met minder losneembare verbindingen en zijn geschikt voor hygiënische systemen waarbij soepele interne overgangen belangrijk zijn.
Er kunnen configuraties met schroefdraad en flens worden geselecteerd voor compatibele procesapparatuur en pijpleidingindelingen Er zijn andere installatie- of onderhoudsvereisten van toepassing.
AVM kan de klep configureren volgens veelgebruikte sanitaire aansluitnormen, waaronder SMS, DIN 11851, ASME BPE, RJT en IDF helpen kopers de klep te matchen met bestaande procesleidingen.
AISI 304 biedt een praktische optie voor geschikte sanitaire toepassingen, terwijl roestvrij staal 316L de voorkeur heeft waar een hogere corrosieweerstand en veeleisende productcontactomstandigheden vereist zijn.
EPDM is geschikt voor vele watergedragen en algemeen hygiënische verwerkingstoepassingen. De definitieve selectie moet gebaseerd zijn op het procesmedium en de reinigingsomstandigheden.
Siliconen kunnen worden geselecteerd voor toepassingen die geschikte flexibiliteit en temperatuurprestaties vereisen, afhankelijk van de omstandigheden procescompatibiliteit.
FKM biedt weerstand tegen veel oliën, chemicaliën en toepassingen bij hogere temperaturen. Compatibiliteit met de werkelijkheid proces- en reinigingsmedia moeten vóór selectie worden bevestigd.
PTFE kan worden gespecificeerd waar de chemische bestendigheid en temperatuureigenschappen voordelig zijn voor het beoogde doel toepassing.
Roestvaststalen materialen en relevante materiaaldocumentatie kunnen worden gecontroleerd aan de hand van de gespecificeerde klep configuratie.
Kritische afmetingen en verbindingsinterfaces worden geïnspecteerd om compatibiliteit met de leidingen van de klant te garanderen uitrusting.
Druktesten worden uitgevoerd om de mechanische integriteit van de klep onder gespecificeerde testomstandigheden te verifiëren.
Het afdichtingssysteem wordt vóór verzending gecontroleerd op lekkage om de afsluitprestaties te verifiëren.
De interne en externe oppervlaktecondities worden geïnspecteerd volgens de gespecificeerde afwerkingseisen.
Handmatige en pneumatische configuraties worden vóór levering gecontroleerd op juiste opening, sluiting en werking van de actuator.
Gebruikt voor het isoleren van melk, room, vloeibare zuivelproducten en compatibele reinigingslijnen waar strikte hygiëne en frequente CIP-reiniging is vereist.
Geschikt voor hygiënische productielijnen voor vloeibare voedingsmiddelen die betrouwbare isolatie vereisen bij verwerkingsapparatuur, tanks en pijpleidingsecties.
De klep kan worden geïnstalleerd in drank-, bier- en vloeistofverwerkingssystemen voor productlijnisolatie en apparatuur afsluiten.
Voor compatibele farmaceutische toepassingen, de hygiënische oppervlakteafwerking, sanitaire constructie en CIP/SIP capaciteit ondersteunt gecontroleerde procesomgevingen.
De compacte configuratie met één stoel kan worden gebruikt voor hygiënische vloeistofisolatie in de biotechnologie en laboratoria procesapparatuur waarbij reinigbaarheid en gecontroleerde doorstroming belangrijk zijn.
Geschikt voor cosmetische vloeistofverwerkingssystemen die een schone productbehandeling en betrouwbare pijpleidingisolatie vereisen.
Selecteer de klep op basis van de bestaande leidingdiameter, de vereiste doorstroomcapaciteit en de aansluitstandaard. AVM configuraties zijn beschikbaar in een breed scala aan sanitaire afmetingen.
Bevestig de werkelijke werkdruk en bedrijfstemperatuur voordat u het kleplichaam en de afdichtingsconfiguratie selecteert. De maximaal toepasbare temperatuur is afhankelijk van de gekozen materialen.
Kies EPDM, PTFE, Silicone of FKM op basis van het procesmedium, de reinigingschemicaliën, de sterilisatieomstandigheden, en verwachte bedrijfstemperatuur.
Kies voor handmatige bediening voor eenvoudige lokale isolatie of pneumatische bediening wanneer de klep moet worden geïntegreerd een geautomatiseerd productiesysteem.
Geef het vereiste verbindingstype en de vereiste standaard op, zoals Tri-Clamp, weld, thread, flange, DIN 11851, SMS, IDF, RJT, of ASME BPE.
De configuratie met één stoel biedt een praktische oplossing wanneer de primaire vereiste een betrouwbare opening is sluiten in plaats van complexe mediascheiding of stroomomleiding.
Het minimale dead-leg-ontwerp, de gladde interne afwerking en de CIP/SIP-compatibiliteit helpen productresten te verminderen vereenvoudigt het hygiënisch onderhoud.
AVM biedt meerdere behuizingsmaterialen, afdichtingsopties, aansluitstandaarden, bedieningsmethoden en automatiseringsaccessoires aan te passen aan verschillende verwerkingsomgevingen.
Pneumatische actuatoren, positiefeedback, magneetkleppen, bedieningspanelen en intelligente controllers zorgen ervoor dat de klep dat kan worden opgenomen in moderne geautomatiseerde verwerkingssystemen.
Het wordt voornamelijk gebruikt om een enkel processtroompad in hygiënische leidingsystemen te isoleren of te openen. Typische toepassingen omvatten apparatuurisolatie, tankaansluitingen, pijpleidingsecties en het afsluiten van proceslijnen.
Een afsluitklep met één zitting is hoofdzakelijk ontworpen voor eenvoudige stroomisolatie. Een mixproof klep maakt gebruik van meerdere afdichtingszittingen en een lekkamer om twee procesmedia te scheiden en het risico op kruisbesmetting te verminderen.
Ja. Het sanitaire ontwerp ondersteunt CIP-reiniging en kan worden geconfigureerd voor herhaalde sterilisatiecycli de geselecteerde klep- en afdichtingsmaterialen.
Vanwege zijn eigenschappen wordt over het algemeen de voorkeur gegeven aan 316L roestvrij staal voor veeleisende hygiënische productcontacttoepassingen corrosieweerstand en sanitaire prestaties.
Ja. AVM biedt normaal gesloten, normaal open en dubbelwerkende pneumatische actuatorconfiguraties automatisering accessoires.
Het totale gespecificeerde bereik is DN10–DN100, met standaardconfiguraties inclusief DN25–DN100 en 2"–4". De exacte beschikbare maat moet worden bevestigd volgens de geselecteerde aansluiting en klepconfiguratie.
De algemene specificatie staat maximaal 10 bar toe met maatwerk, terwijl de standaardconfiguratie maximaal 5 bar is balk. De werkelijke drukwaarde moet worden bevestigd voor het geselecteerde model.
Ja. Beschikbare opties zijn onder meer SMS, DIN 11851, ASME BPE, RJT, IDF, evenals klem-, las-, schroefdraad- en flensopties verbindingsconfiguraties.
Als uw productielijn een compacte, hygiënische en onderhoudbare oplossing nodig heeft voor betrouwbare pijpleidingisolatie, dan is de AVM Sanitaire afsluitklep met één zitting biedt een flexibele configuratie voor verschillende procesomstandigheden.
Stuur AVM uw pijpleidinggrootte, procesmedium, druk, temperatuur, afdichtingsvereisten, aansluitstandaard en handleiding of pneumatische bediening vereist om de juiste klepconfiguratie voor uw toepassing te identificeren.
