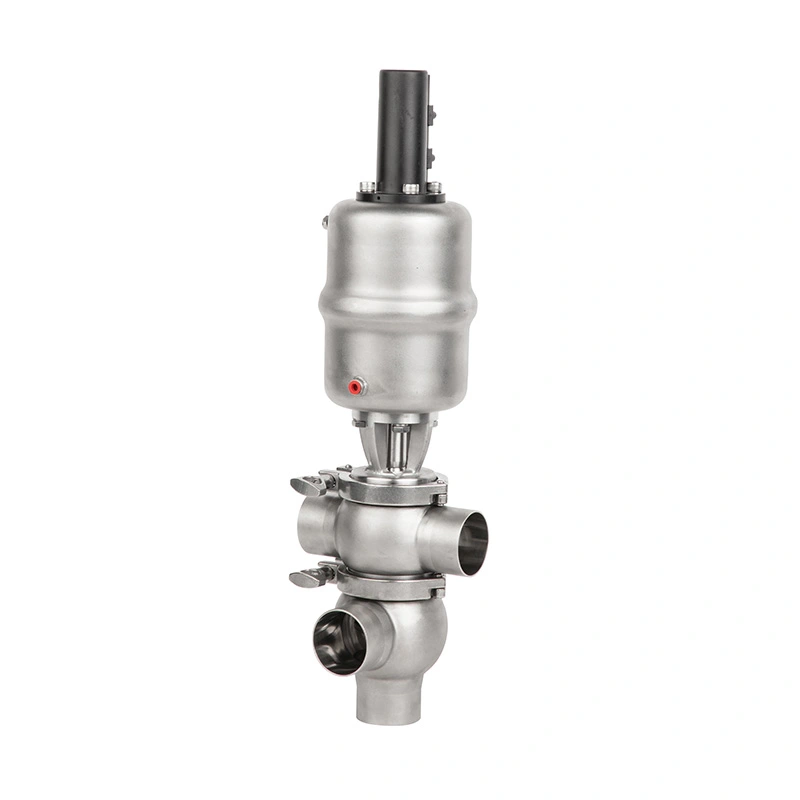

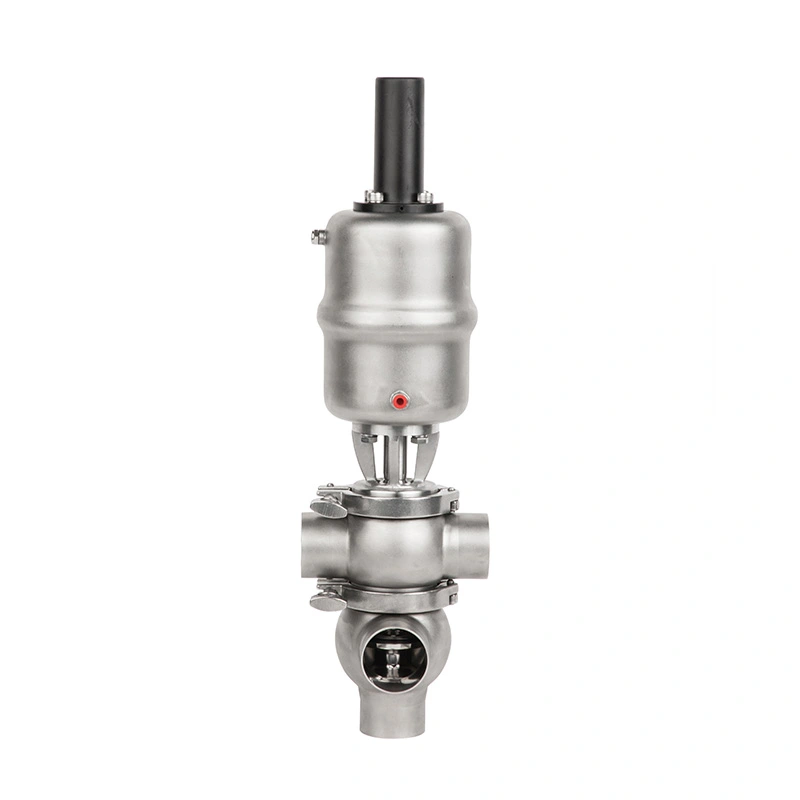

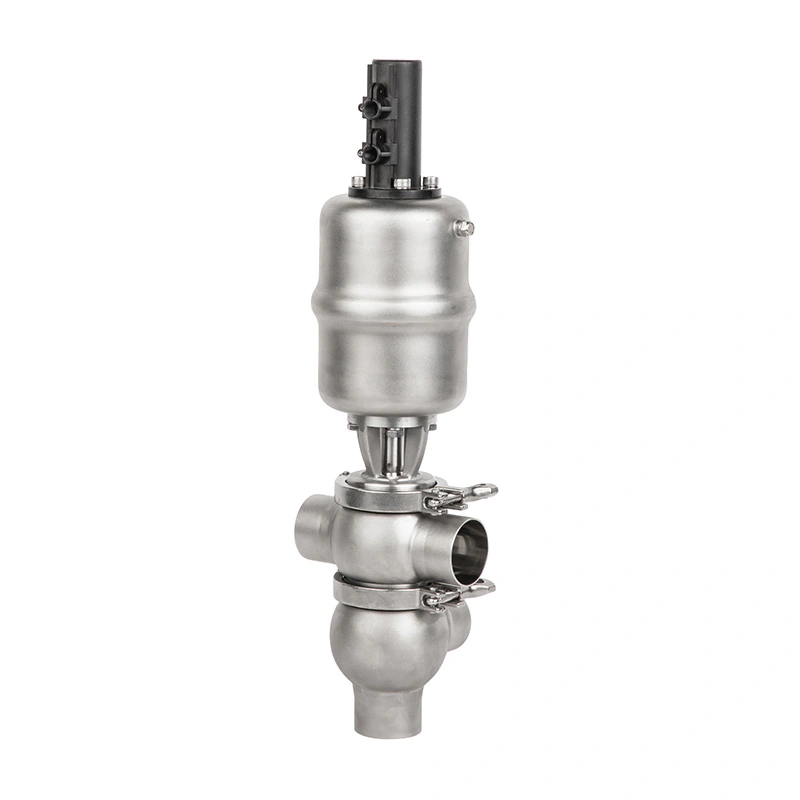

Met SS316L-productcontactonderdelen, een stromingspad met weinig dode benen, Ra <0,8 μm interne oppervlakteafwerking en CIP/SIP compatibiliteit, de AVM Sanitaire Aseptische Wisselklep is ontworpen voor veeleisende sanitaire toepassingen in de zuivelsector, voeding en drank, biotechnologie, cosmetica en fijnchemische verwerking.
De klep kan worden geconfigureerd met pneumatische bediening en optionele 24V intelligente besturingscomponenten integratie in PLC- of DCS-gebaseerde geautomatiseerde verwerkingssystemen.

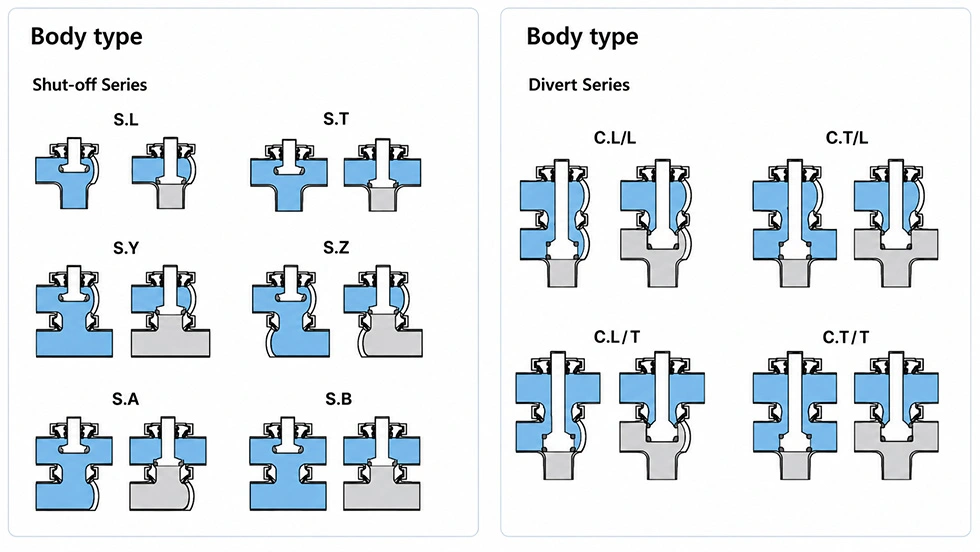

Het belangrijkste doel van de AVM Sanitaire Aseptische Omleidingsklep is om vloeistof van de ene procesroute naar de andere te leiden zonder dat operators handmatig pijpleidingverbindingen hoeven te wijzigen. Het kan worden toegepast op productoverdracht, tank vullen, productafvoer, recirculatie en procesomschakeling.
Tijdens productieomschakeling of reiniging moeten verschillende procesmedia gescheiden blijven. De hygiënische afdichting structuur helpt bij het isoleren van procesvloeistoffen en vermindert de kans op ongewenste productvermenging bij meerdere stromen paden zijn verbonden met hetzelfde klepsamenstel.
Dankzij geautomatiseerde stroomomleiding kunnen procesroutes snel en consistent worden gewijzigd. Dit is bijzonder waardevol voor productielijnen die meerdere producten verwerken, waarbij frequente handmatige klepbediening de uitvaltijd kan vergroten bedieningsfouten introduceren.
Alle componenten die in contact komen met het product zijn vervaardigd uit roestvrij staal SS316L, waardoor ze corrosiebestendig zijn hygiënische materiaaloplossing voor direct contact met procesmedia.
Onderdelen die niet in contact komen met het product zijn vervaardigd uit roestvrij staal SS304. AVM kan ook een EN 10204 3.1 materiaalcertificaat voor toepassingen waarbij traceerbaarheid van materialen vereist is.
Het interne stroomkanaal is ontworpen om dode ruimtes waar productresten of reinigingsvloeistoffen achter kunnen blijven te minimaliseren na verwerking.
Deze structuur helpt het besmettingsrisico te verminderen en ondersteunt consistentere reinigingsprestaties tijdens herhaaldelijk gebruik productiecycli.
De interne oppervlakteafwerking is Ra <0,8 μm, wat zorgt voor een glad productcontactoppervlak dat residu helpt verminderen hechting en ondersteunt hygiënische procesvereisten.
AVM biedt EPDM, FKM en siliconen afdichtingsmaterialen. Alle beschikbare afdichtingsmaterialen voldoen aan FDA 177.2600 vereisten.
De juiste afdichting moet worden geselecteerd op basis van het procesmedium, de bedrijfstemperatuur, de reinigingschemicaliën en sterilisatie omstandigheden.
De klep is ontworpen om tijdens CIP-reiniging geïnstalleerd te blijven. De gladde interne oppervlakken en het lage dode been Dankzij de constructie kunnen reinigingsvloeistoffen kritieke gebieden bereiken en restproduct verwijderen zonder routinematig ventiel demontage.
Voor aseptische verwerkingstoepassingen ondersteunt de klep sterilisatie bij 134°C gedurende maximaal 20 minuten. Dit maakt het mogelijk de klep te integreren in productiesystemen waar in-line sterilisatie op hoge temperatuur plaatsvindt vereist.
CIP- en SIP-compatibiliteit elimineert de noodzaak van veelvuldig handmatig verwijderen voor routinematige reiniging en sterilisatie, helpt onderhoudsinterventies te verminderen en de beschikbaarheid van apparatuur te verbeteren.
De pneumatische configuratie werkt met een regelluchtdruk van 5–8 bar, waardoor een snelle en herhaalbare klepschakeling mogelijk is voor geautomatiseerde proceslijnen.
Een optionele 24V intelligente controller kan worden gebruikt voor geautomatiseerde klepbediening en integratie met fabrieksniveau controlesystemen.
Een 24V-positiesensor kan feedback over de kleppositie aan het besturingssysteem geven, waardoor operators en automatisering worden geholpen apparatuur bevestigen of de klep de vereiste bedrijfspositie heeft bereikt.
Een optionele magneetklep bestuurt de pneumatische actuator, waardoor de wisselklep kan reageren op geautomatiseerde signalen van PLC- of DCS-systemen.

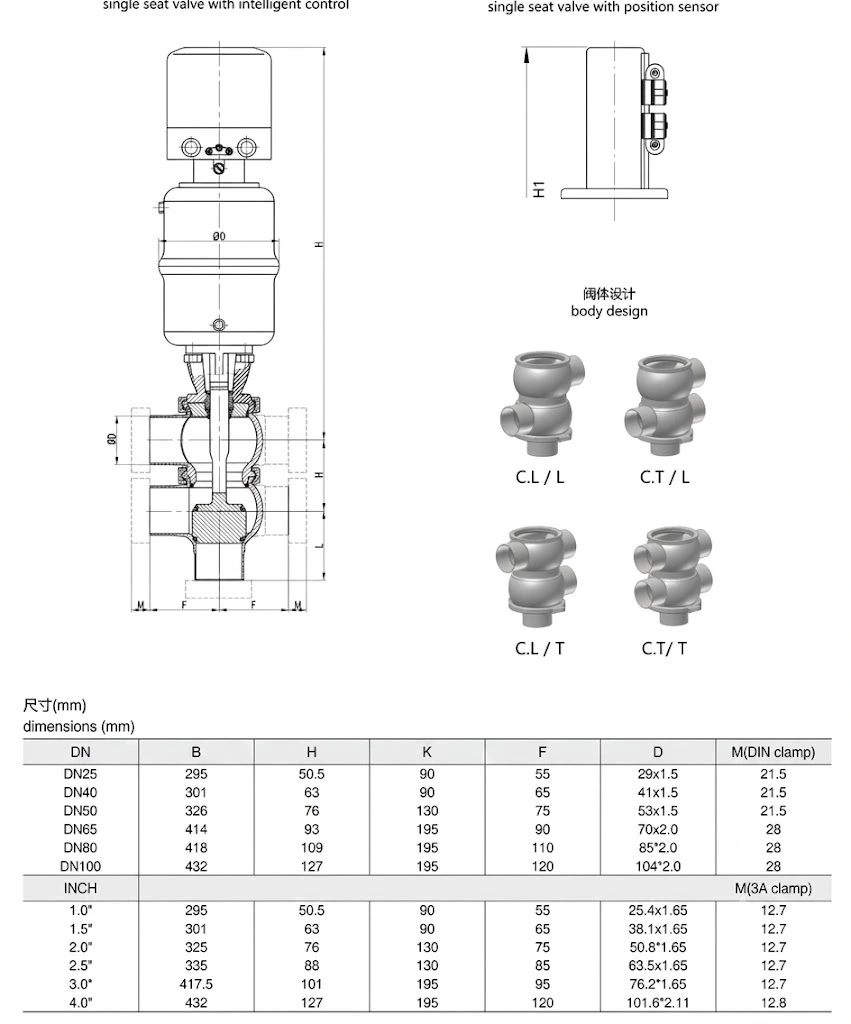

| Item | Specificatie |
| Product | Sanitaire aseptische omleidingsklep |
| Merk | AVM |
| Productcontactmateriaal | SS316L |
| Niet-productcontactmateriaal | SS304 |
| Materiaalcertificaat | EN 10204 3.1 Beschikbaar |
| Afdichtingsmateriaal | EPDM, FKM, Siliconen |
| Naleving van zegels | FDA-177.2600 |
| Werktemperatuur | -20°C tot +135°C |
| Sterilisatie | 134°C, maximaal 20 minuten |
| Werkdruk | 0–5 bar, standaard |
| Controle luchtdruk | 5–8 bar |
| Interne oppervlakteafwerking | Ra <0,8 μm |
| Verbindingstype | Tri-Clamp, stomplas, flens |
| Verbinding standaard | DIN 11850-serie, ASME, ISO, 3-A |
| Optionele accessoires | 24V intelligente controller, magneetventiel, 24V positiesensor |
Tri-Clamp-verbindingen bieden een handige oplossing voor sanitaire leidingsystemen waarbij regelmatige inspectie, reiniging, en vervanging van apparatuur is vereist. Ze worden veel gebruikt in de voedingsmiddelen-, dranken-, zuivel- en farmaceutische sector verwerkingsomgevingen.
Stompgelaste verbindingen zorgen voor een permanente pijpleidingverbinding met een soepele interne overgang. Ze zijn geschikt voor installaties waarbij het minimaliseren van verbindingen en het handhaven van hygiënische stromingsomstandigheden belangrijk zijn.
Geflensde configuraties bieden een robuuste mechanische verbinding voor processystemen die handige apparatuur vereisen integratie en demontage.
AVM ondersteunt de DIN 11850-serie, ASME, ISO en 3-A-verbindingsstandaarden om tegemoet te komen aan verschillende internationale sanitaire leidingsystemen.
De klep kan melk, vloeibare zuivelproducten, reinigingsoplossingen en andere compatibele vloeistoffen tussen verschillende vloeistoffen omleiden procesroutes terwijl frequente CIP-operaties worden ondersteund.
Voor de productie van dranken en vloeibare voedingsmiddelen ondersteunt de klep productoverdracht, vullen, recirculatie, afvoer en toepassingen voor productieomschakeling waarbij hygiënische stroomregeling vereist is.
Biotechnologische productie vereist gecontroleerde procesrouting en strikte sanitaire voorzieningen. Het aseptische ontwerp van de AVM-klep en SIP-mogelijkheden maken het geschikt voor compatibele biotechnologische verwerkingssystemen.
De klep kan worden gebruikt in hygiënische cosmetische productielijnen met een schone vloeistofbehandeling, betrouwbare stroomomleiding en herhaalbare processchakelingen zijn vereist.
Voor compatibele fijnchemische toepassingen bieden de SS316L-constructie en hygiënische stroomregeling een betrouwbare oplossing voor het hanteren van procesvloeistoffen onder gecontroleerde hygiënische omstandigheden.
Geef de exacte vloeistof of het procesmedium op om de compatibiliteit van materiaal en afdichtingen te bepalen.
Bevestig de vereiste werkdruk, bedrijfstemperatuur en sterilisatieomstandigheden om de klep te garanderen configuratie voldoet aan de daadwerkelijke procesvereisten.
Specificeer of het systeem Tri-Clamp-, Butt Weld- of Flensverbindingen vereist en identificeer de toepasselijke DIN, ASME-, ISO- of 3-A-standaard.
Controleer voor geautomatiseerde productielijnen of er een pneumatische actuator, magneetklep, 24V intelligente controller of positiesensor vereist.
Voor projecten waarbij de traceerbaarheid van materialen vereist is, kunt u het EN 10204 3.1-certificaat aanvragen samen met de afsluiterbestelling.
De AVM-klep richt zich op de specifieke vereisten van sanitaire procesroutering en zorgt voor betrouwbaar schakelen tussen verschillende pijpleidingen in plaats van eenvoudigweg de stroom aan en uit te regelen.
De low-dead-leg-structuur, het gladde interne oppervlak, CIP-compatibiliteit en 134°C SIP-mogelijkheid helpen ondersteuning te bieden veeleisende hygiënische productieomgevingen.
SS316L productcontactonderdelen, SS304 niet-productcontactonderdelen en optionele EN 10204 3.1-certificering bieden duidelijke traceerbaarheid van materialen voor gekwalificeerde industriële projecten.
Pneumatische bediening, 24V intelligente besturing, integratie van magneetkleppen en positiedetectie zorgen ervoor dat de AVM-klep worden opgenomen in geautomatiseerde verwerkingslijnen.
Het wordt voornamelijk gebruikt om procesvloeistoffen tussen verschillende pijpleidingen om te leiden, terwijl de hygiënische omstandigheden behouden blijven. Typische toepassingen zijn onder meer productoverdracht, tankvullen, lossen, recirculatie en procesomschakeling.
Ja. De klep is ontworpen voor CIP-reiniging en ondersteunt SIP-sterilisatie bij 134 °C gedurende maximaal 20 minuten.
De standaard werkdruk bedraagt 0–5 bar. Bij het selecteren van de klep moeten de werkelijke bedrijfsomstandigheden worden bevestigd configuratie.
AVM biedt EPDM, FKM en Siliconen. De selectie moet gebaseerd zijn op het procesmedium, de temperatuur en de reiniging chemicaliën en sterilisatieomstandigheden.
Ja. Met de optionele pneumatische actuator, magneetklep, 24V intelligente controller en positiesensor kan de klep kan worden geïntegreerd in geautomatiseerde PLC- of DCS-besturingssystemen.
AVM kan een EN 10204 3.1 materiaalcertificaat verstrekken voor toepasselijke roestvaststalen materialen. Afdichtingsmaterialen voldoen met FDA 177.2600-vereisten.
De klep is verkrijgbaar met Tri-Clamp-, Butt Weld- en Flensaansluitingen en kan worden geconfigureerd volgens DIN 11850 serie, ASME, ISO en 3-A-normen.
Voor hygiënische productielijnen die een betrouwbare stroomroutering, snelle proceswisseling en in-line reiniging vereisen sterilisatie biedt de AVM Sanitaire Aseptische Omleidingsklep een praktische oplossing.
Stuur AVM uw procesmedium, leidingaansluiting, werkdruk, bedrijfstemperatuur, sterilisatie vereisten en automatiseringsconfiguratie om het juiste klepontwerp voor uw toepassing te selecteren.
