Vergeleken met conventionele klepopstellingen met één zitting, is de AVM Sanitaire Intelligente Mixproof-klep met dubbele zitting kan het leidingontwerp vereenvoudigen, het aantal benodigde kleppen verminderen en gelijktijdige productverwerking ondersteunen CIP-reiniging. Het is geschikt voor veeleisende toepassingen in de voedingsmiddelen- en drankenindustrie, zuivelfabriek, brouwerij, farmaceutische industrie, biotechnologie en andere hygiënische verwerkende industrieën.
Bij hygiënische verwerking is het voorkomen van productvermenging belangrijker dan alleen het regelen van de doorstroming. Een klepstoring, Een beschadigde afdichting of een onvolledig reinigingsproces kan leiden tot kruisbesmetting, productiestilstand, productverlies, en extra onderhoudskosten.
Het mixproof-ontwerp met dubbele zitting van AVM pakt deze risico's aan door een gecontroleerde lekkamer tussen twee te creëren onafhankelijke afdichtingspunten. Als één afdichting lekt, wordt het medium in plaats daarvan naar de atmosferische afvoer geleid dan wanneer u de tegenovergestelde proceslijn binnengaat.
Dit ontwerp biedt kopers een praktische combinatie van mediascheiding, lekdetectie, hygiënische reiniging, automatiseringscompatibiliteit en procesefficiëntie.

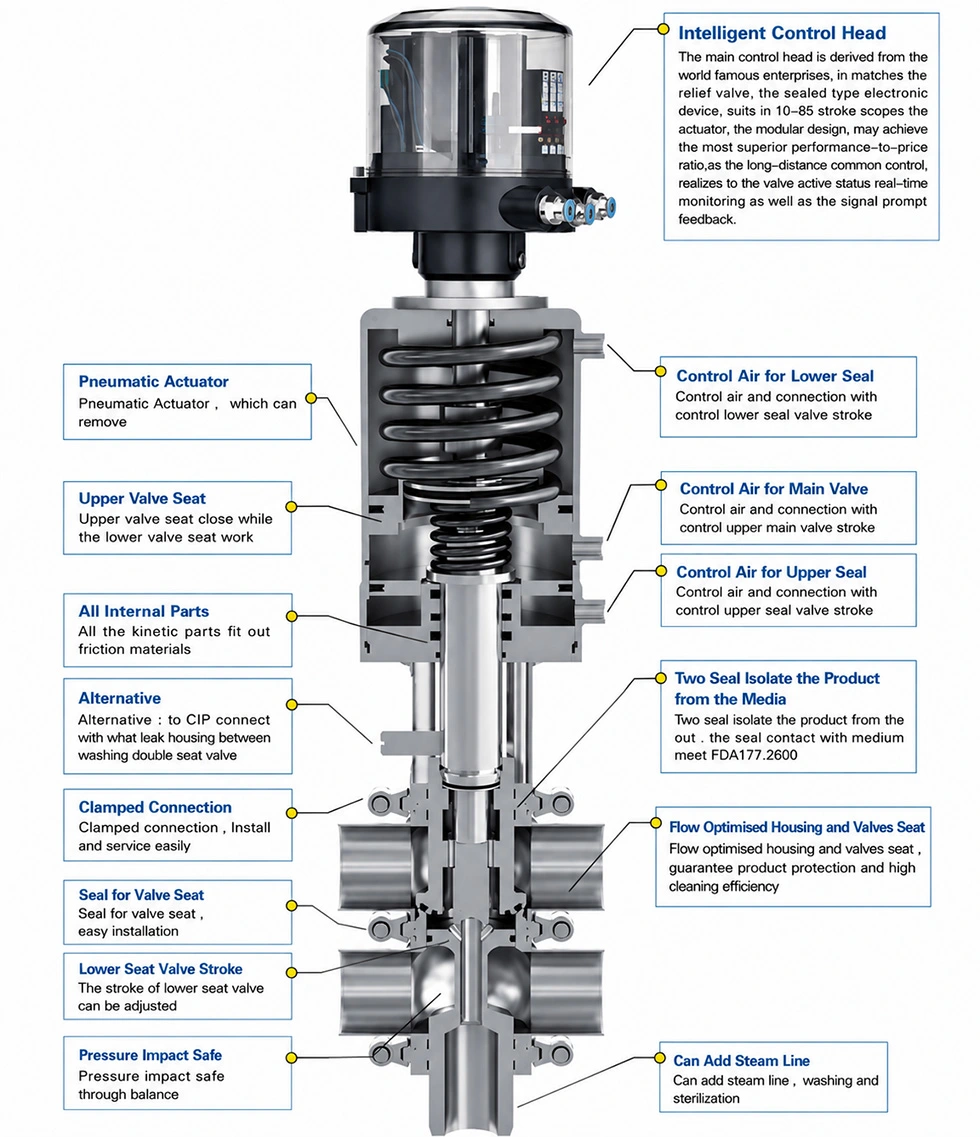

De klep is voorzien van twee onafhankelijke zittingafdichtingen. Wanneer de klep gesloten is, isoleren de bovenste en onderste afdichtingen de klep twee procesmedia en vormen daartussen een lekkamer.
Onder normale bedrijfsomstandigheden blijven beide afdichtingen gesloten en blijven de twee media volledig gescheiden.
De tussenliggende lekkamer is aangesloten op een atmosferische afvoer. Als een van beide afdichtingspunten faalt, is er sprake van lekkage medium komt de kamer binnen en wordt via de lekuitlaat afgevoerd.
Dit levert een belangrijk veiligheidsvoordeel op: een defecte afdichting kan worden gedetecteerd voordat het lekkende medium de vloeistof bereikt tegenovergestelde productlijn.
Zichtbare lekkage bij de afvoer kan ook een directe indicatie zijn dat inspectie of vervanging van de afdichting nodig is vereist.
De AVM Mixproof Valve is ontworpen voor CIP (Clean-in-Place) en ondersteunt sterilisatieprocessen zonder dat dit nodig is routinematige demontage.
De bovenste en onderste klepstelen en lekkamer kunnen worden gereinigd en gesteriliseerd als onderdeel van de procescyclus. helpt de handmatige reinigingsvereisten te verminderen en de algehele hygiënische betrouwbaarheid te verbeteren.
Twee onafhankelijke afdichtingsposities scheiden verschillende procesmedia en verminderen het risico van product-tot-product-verlies kruisbesmetting tussen product en CIP.
Dit maakt de klep bijzonder geschikt voor productielijnen die verschillende producten of reinigingsvloeistoffen verwerken hetzelfde leidingsysteem.
Dankzij de mixproof-configuratie kunnen productie- en CIP-activiteiten tegelijkertijd in verschillende stroompaden plaatsvinden tijd.
Dit kan productieonderbrekingen verminderen en het gebruik van apparatuur verbeteren in vergelijking met traditionele kleppen regelingen die uitgebreidere processtops vereisen.
Een mixproof-klep met dubbele zitting kan de functionele opstelling van twee of meer conventionele kleppen met enkele zitting vervangen geschikte leidingconfiguraties.
Dit helpt de complexiteit van de installatie te verminderen, ruimte te besparen en meer flexibiliteit te bieden bij het hygiënisch ontwerpen processystemen.
Gladde productcontactoppervlakken en een ontwerp met weinig dode benen helpen de gebieden waar productresten of micro-organismen voorkomen te verminderen zou kunnen ophopen.
De hygiënische constructie ondersteunt ook efficiënte CIP-reiniging en helpt consistente procesomstandigheden te handhaven.
Voor geautomatiseerde verwerkingslijnen biedt AVM optionele intelligente controllers en positiesensoren.
Deze accessoires kunnen worden geïntegreerd in geautomatiseerde klepbesturingssystemen om een betrouwbare kleppositionering te garanderen procesmonitoring verbeteren.
AVM levert de sanitaire, intelligente mengbestendige klep met dubbele zitting met meerdere bijpassende aansluitconfiguraties verschillende hygiënische leidingvereisten.
Tri-Clamp-verbindingen worden veel gebruikt in hygiënische leidingen voor voedingsmiddelen, zuivel, dranken, farmaceutische en biotechnologie systemen. Het ontwerp ondersteunt gemakkelijke installatie, inspectie en onderhoud.
Stomplasverbindingen zorgen voor een permanente hygiënische verbinding met een soepele interne overgang. Ze zijn geschikt voor proceslijnen waar het minimaliseren van spleten en het schoonhouden van pijpleidingen prioriteiten zijn.
Geflensde configuraties zijn geschikt voor processystemen die robuuste mechanische verbindingen vereisen en handig zijn integratie van apparatuur.
Configuraties met schroefdraad kunnen worden gebruikt voor compatibele hygiënische leidingsystemen met een compacte installatie gemakkelijke verbinding zijn vereist.
Opmerking: Het juiste verbindingstype moet worden geselecteerd op basis van de bestaande pijpleidingstandaard, procesmedium, drukvereisten en installatieomstandigheden.
| Item | Specificatie |
| Product | Sanitair intelligent mengbestendig ventiel met dubbele zitting |
| Merk | AVM |
| Klepgrootte | DN40–DN100 |
| Maximale werkdruk | Tot 5 bar |
| Werktemperatuur | -10°C tot +135°C, afhankelijk van afdichtingsmaterialen |
| Productcontactmateriaal | SS316L |
| Niet-productcontactmateriaal | SS304 |
| Verbindingstypen | Tri-Clamp, stomplas, flens, draad |
| Afdichtingsmaterialen | EPDM, FKM, Siliconen |
| Naleving van zegels | Afdichtingsmaterialen die voldoen aan FDA 177.2600 |
| Schoonmaak | CIP |
| Sterilisatie | SIP / nominale sterilisatietemperatuur |
| Optionele accessoires | Intelligente controller, positiesensor |
De productcontactcomponenten zijn vervaardigd uit SS316L roestvrij staal, wat een geschikte materiaaloplossing biedt voor hygiënische verwerkingsomgevingen waar corrosiebestendigheid en reinigbaarheid belangrijk zijn.
Componenten die niet in contact komen met het product zijn gemaakt van roestvrij staal SS304, wat een balans biedt tussen mechanische prestaties en totale uitrustingskosten.
De materiaalconfiguratie is ontworpen om met behoud van de eisen van sanitaire procesapparatuur te voldoen betrouwbare werking tijdens herhaalde reinigings- en productiecycli.
AVM biedt EPDM-, FKM- en siliconenafdichtingsopties volgens de vereisten van verschillende procesmedia en bedrijfsomstandigheden.
De beschikbare afdichtingsmaterialen voldoen aan de eisen van FDA 177.2600, waardoor ze geschikt zijn voor toepassingen waar Het voldoen aan de eisen van elastomeer is een belangrijke aankoopoverweging.
Het uiteindelijke afdichtingsmateriaal moet worden geselecteerd op basis van het procesmedium, de bedrijfstemperatuur en de reiniging chemicaliën, sterilisatieomstandigheden en vereiste levensduur.
Voor geautomatiseerde productielijnen kan de AVM Sanitary Intelligent Double-Seat Mixproof Valve worden uitgerust met optioneel intelligente besturingscomponenten.
De intelligente controller ondersteunt automatische klepbediening, terwijl de positiesensor de kleppositie kan bepalen terugkoppeling naar het besturingssysteem.
Dit maakt de klep geschikt voor integratie in geautomatiseerde hygiënische verwerkingssystemen waarbij de klep nauwkeurig is sequencing, procesmonitoring en minder handmatige tussenkomst zijn vereist.
De klep kan worden gebruikt in hygiënische productleidingen waar verschillende dranken, vloeibare voedingsmiddelen of reinigingsoplossingen aanwezig zijn moeten tijdens de productie gescheiden blijven.
Zuivelfabrieken vereisen strikte controle op productverontreiniging en reinigingsprocessen. De dubbele zitstructuur biedt een effectieve oplossing voor het scheiden van zuivelproducten van CIP-vloeistoffen.
Bij brouwprocessen zijn meerdere vloeibare media en frequente reinigingscycli betrokken. De AVM Mixproof Valve kan helpen verbeteren stroompadscheiding en ondersteuning van geautomatiseerde reinigingsoperaties.
Farmaceutische productie vereist hoge normen op het gebied van reinheid, procescontrole en preventie van besmetting. De De hygiënische constructie en CIP/SIP-mogelijkheden maken de klep geschikt voor compatibele farmaceutische processystemen.
Biotechnologische processen vereisen vaak een gecontroleerde omgang met media en strikte hygiënische omstandigheden. De dubbelzit Het afdichtingsontwerp helpt de scheiding tussen verschillende procesvloeistoffen te behouden.
Het kiezen van de juiste mixproof klep vereist meer dan het selecteren van de klepmaat. Kopers moeten het volgende bevestigen parameters met AVM:
1. Leidingmaat: DN40–DN100
2. Procesmedium: product, water, CIP-oplossing of andere compatibele vloeistof
3. Werkdruk: maximaal 5 bar
4. Bedrijfstemperatuur: -10°C tot +135°C, afhankelijk van de gekozen afdichting
5. Afdichtingsmateriaal: EPDM, FKM of siliconen
6. Verbindingsstandaard: Tri-Clamp, Butt Weld, Flens of Draad
7. Reinigingsmethode: CIP-vereisten
8. Sterilisatievereisten: SIP en nominale sterilisatietemperatuur
9. Automatiseringseisen: intelligente controller en/of positiesensor
10. Materiaalvereisten: SS316L productcontactonderdelen en SS304 niet-productcontactonderdelen
Als u deze parameters opgeeft voordat u bestelt, kan AVM de juiste klepconfiguratie en afdichting aanbevelen oplossing.
| Vergelijking | AVM mengbestendig ventiel met dubbele zitting | Conventionele klepopstelling met één zitting |
| Mediascheiding | Dubbele onafhankelijke afdichtingsstructuur | Afhankelijk van meerdere kleppen en leidingen |
| Bescherming tegen kruisbesmetting | Lekkagekamer zorgt voor gecontroleerde afvoer | Grotere afhankelijkheid van klepopstelling |
| Productie + CIP | Ondersteunt geschikte gelijktijdige bewerkingen | Vereist vaak extra isolatie |
| Lekkagedetectie | Atmosferische lekkamer | Afhankelijk van het systeemontwerp |
| Klephoeveelheid | Kan meerdere kleppen met één zitting vervangen in geschikte toepassingen | Mogelijk zijn er meer kleppen nodig |
| Schoonmaak | CIP-compatibel hygiënisch ontwerp | Afhankelijk van de individuele klepconfiguratie |
| Automatisering | Optionele intelligente controller en positiesensor | Afhankelijk van het geselecteerde besturingssysteem |
| Installatiecomplexiteit | Kan geschikte leidingopstellingen vereenvoudigen | Er zijn mogelijk meer kleppen en aansluitingen nodig |
AVM richt zich op hygiënische procesklepoplossingen die zijn ontworpen rond de werkelijke vereisten van voedingsmiddelen, dranken, zuivelproducten, farmaceutische, brouwerij- en biotechnologische verwerkingssystemen.
De sanitaire intelligente mixproof-klep met dubbele zitting combineert SS316L-productcontactconstructie, onafhankelijk dubbele zittingafdichting, detectie van atmosferische lekkage, CIP/SIP-compatibiliteit en optionele intelligente besturing.
Voor kopers die op zoek zijn naar een betrouwbare fabrikant en leverancier van sanitaire mixproof-kleppen, kan AVM kleppen leveren configuraties op basis van pijpleidinggrootte, verbindingstype, procesmedium, afdichtingsmateriaal, bedrijfsomstandigheden en automatiseringseisen.
Een sanitaire mixproof-klep met dubbele zitting is een hygiënische procesklep die is ontworpen om twee verschillende procesmedia te scheiden binnen hetzelfde kleplichaam. Twee onafhankelijke afdichtingen creëren een lekkamer tussen de mediapaden om de lekkage te verminderen risico op kruisbesmetting.
Als één afdichting faalt, komt het lekkende medium in de tussenliggende lekkamer terecht en wordt via de lekkamer afgevoerd atmosferische lekkage-uitlaat. Hierdoor wordt voorkomen dat het lekkende medium rechtstreeks in de tegenoverliggende proceslijn terechtkomt geeft een zichtbare indicatie van een mogelijk afdichtingsprobleem.
Ja. De klep is ontworpen voor CIP-reiniging, waardoor de relevante interne doorstroomgebieden, klepstelen en lekkage mogelijk zijn kamer die moet worden gereinigd als onderdeel van het reinigingsproces zonder routinematige demontage.
Ja. Het hygiënische ontwerp, het SS316L-materiaal dat in contact komt met het product, de CIP/SIP-mogelijkheid en de optionele geautomatiseerde besturing maken de klep geschikt voor compatibele farmaceutische verwerkingstoepassingen. Het volledige systeem moet worden geëvalueerd volgens de specifieke hygiënische en wettelijke vereisten van de klant.
AVM biedt EPDM, FKM en siliconen afdichtingsmaterialen. Het geschikte materiaal is afhankelijk van het procesmedium, temperatuur, reinigingsmiddelen en sterilisatieomstandigheden.
Het standaard geleverde maatbereik is DN40–DN100. Kopers moeten de vereiste maat bevestigen op basis van de pijpleidingstroom snelheid, verbindingsstandaard en procesvereisten.
De maximale werkdruk bedraagt maximaal 5 bar. De werkelijke werkdruk moet worden bevestigd volgens de geselecteerde druk klepconfiguratie en toepassingsomstandigheden.
Ja. AVM biedt optionele intelligente controllers en positiesensoren voor integratie met geautomatiseerde processystemen en bewaking van de kleppositie.
Als uw proceslijn twee verschillende media moet verwerken terwijl het risico op kruisbesmetting wordt geminimaliseerd, is de AVM Sanitair Intelligente mixproofklep met dubbele zitting biedt een praktische oplossing voor hygiënische stroomisolatie.
Stuur AVM uw leidinggrootte, procesmedium, werkdruk, bedrijfstemperatuur, verbindingstype, afdichting vereisten, CIP/SIP-voorwaarden en automatiseringsvereisten. AVM kan u helpen bij het bepalen van een geschikte mixproof klep configuratie voor uw sanitaire verwerkingssysteem.
