In tegenstelling tot isolatiekleppen die eenvoudigweg de materiaalstroom stoppen, is de AVM Sanitaire Y-type omleidingsklep voor droog bulkpoeder richt zich op stroompadomschakeling, materiaalretentiecontrole en transportefficiëntie. Het is gestroomlijnd intern doorgang helpt de ophoping van poeder en drukverlies te verminderen, waardoor het geschikt is voor geautomatiseerde pneumatische en zwaartekracht-toepassingen transportsystemen.
De interne plug roteert om de inlaat met een van beide uitgangen te verbinden. Dit maakt operators of een geautomatiseerde controle mogelijk systeem om verschillende downstream-bestemmingen te selecteren op basis van de productievolgorde.
Het Y-vormige lichaam zorgt voor soepele overgangen tussen de poorten, waardoor poeders zonder kleppen door de klep kunnen bewegen onnodige turbulentie of scherpe interne hoeken.

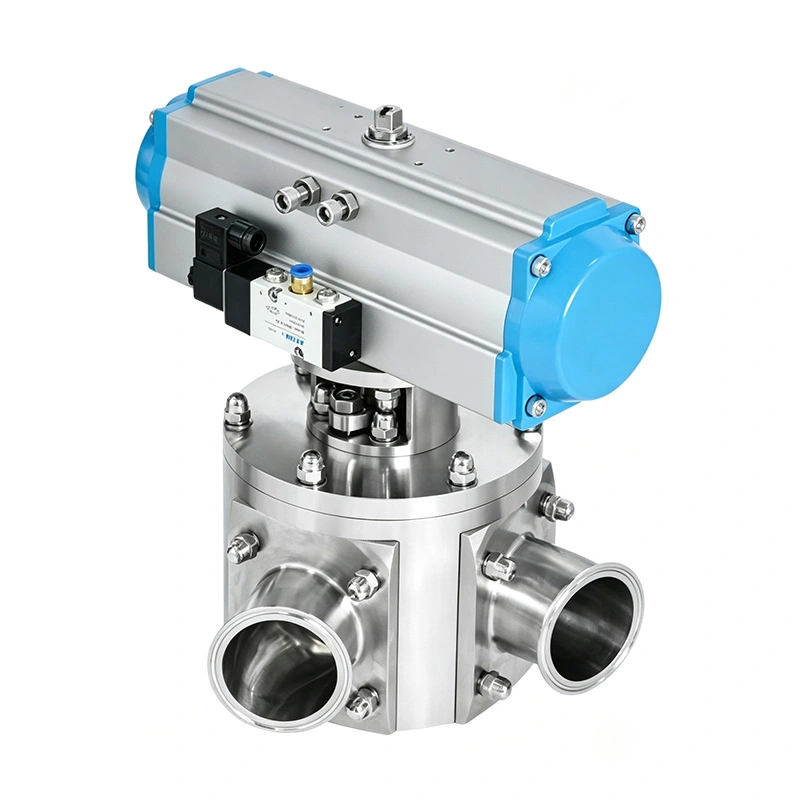

De pneumatische actuator maakt snel schakelen tussen transportroutes mogelijk en kan worden aangesloten op PLC-gebaseerde productie systemen. Dit maakt de klep geschikt voor geautomatiseerd batchen, meerlijns transport en receptgestuurd productie.

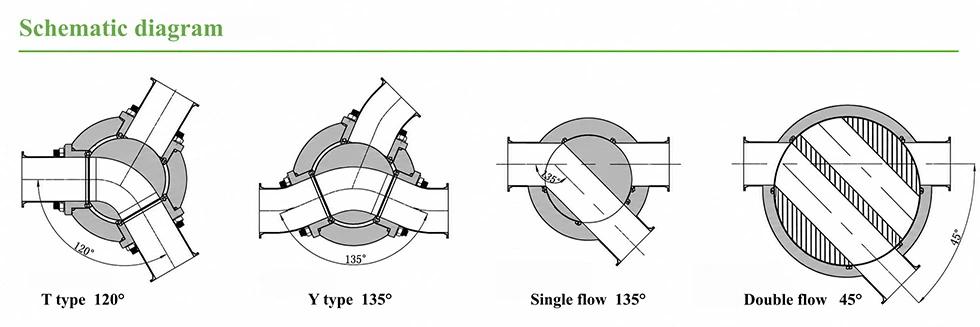

AVM biedt verschillende interne kanaalontwerpen op basis van materiaaleigenschappen en procesvereisten.
Deze configuratie is verkrijgbaar met een stroomhoek van 120° of 135° en zorgt ervoor dat de inlaat kan communiceren met de uitlaat of geïsoleerd. De gebogen interne doorgang helpt materiaalretentie en drukverlies te minimaliseren.
De eenkanaalsplug biedt een relatief directe stroomdoorgang, waardoor deze geschikt is voor toepassingen die dit vereisen eenvoudige materiaalomleiding en efficiënte poederoverdracht.
Het tweekanaalsontwerp is bedoeld voor schurendere materialen. Met kleinere schakelhoeken van ca. 30° of 45°, de plug vereist een beperkte rotatie tijdens bedrijf.
Voor zeer schurende producten kan de plug tijdens onderhoud 180° worden gedraaid om een ongedragen oppervlak te benutten. Dit helpt de levensduur van componenten te verlengen en de vervangingsfrequentie te verminderen.
Poederophoping in een verdeelklep kan kruisbesmetting, inconsistente afvoer en toename veroorzaken schoonmaak eisen.
AVM maakt gebruik van vloeiende interne overgangen om scherpe hoeken te minimaliseren waar droge bulkmaterialen zich kunnen verzamelen. Het ontwerp helpt handhaaft een consistenter transportpad terwijl onnodig drukverlies wordt verminderd.
Voor farmaceutische en voedseltoepassingen zijn gepolijste productcontactoppervlakken en FDA-conforme afdichtingsmaterialen dat wel beschikbaar.
De sanitaire Y-type omleidingsklep voor droog bulkpoeder kan worden vervaardigd uit SS304, SS316L, Titanium TA2 of Duplex 2205, afhankelijk van corrosie, slijtage en procesvereisten.
Voor sanitaire toepassingen kunnen productcontactoppervlakken Ra <0,6 μm bereiken. FDA-conforme PTFE, EPDM, siliconen en Er zijn FKM-afdichtingsmaterialen verkrijgbaar.
Er kunnen ook CIP/SIP-compatibele configuraties worden geleverd voor toepassingen die een vereenvoudigde reiniging en hygiëne vereisen procesbeheersing.
Gebruikt voor API- en HPAPI-overdracht, poederladen, ontladen, insluitingssystemen en tablet- of capsuleproductie lijnen waar verschillende procesbestemmingen automatisch moeten worden geselecteerd.
Geschikt voor grafiet-, kathode- en anodematerialen waarbij gecontroleerde routing en bescherming van hoogwaardige poeders plaatsvindt belangrijk.
Gebruikt voor melkpoeder, meel, suiker, voedseladditieven en voedingsingrediënten die worden overgebracht tussen silo's, trechters en verwerkingsapparatuur.
De tweekanaalsconfiguratie kan worden geselecteerd voor speciale chemicaliën en schurende stortgoederen met interne slijtage weerstand is een belangrijk aandachtspunt.
| Parameter | Specificatie |
| Ventieltype | Sanitaire Y-type omleidingsklep |
| Nominale maat | 2"–12" (DN50–DN300) |
| Lichaamsmateriaal | SS304, SS316L, TA2, Duplex 2205 |
| Oppervlakteafwerking | Ra <0,6 μm |
| Stroomhoek | 90°, 120°, 135° |
| Operatie | Pneumatische aandrijving |
| Drukclassificatie | -0,1 MPa tot +0,6 MPa |
| Afdichtingsmateriaal | FDA-conform PTFE, EPDM, siliconen, FKM |
| Verbindingstype | Tri-Clamp, flens, las |
| Schoonmaak | CIP/SIP-compatibel Optioneel |
| Verbindingsnormen | DIN, SMS, 3A, ISO, BS |
| Overweging | AVM Y-type omleidingsklep | Standaard isolatieklep |
| Hoofdfunctie | Leidt materiaal om tussen routes | Stopt of laat de stroom toe |
| Uitlaatpaden | Twee selecteerbare stopcontacten | Normaal gesproken één |
| Geautomatiseerde routewisseling | Ja | Beperkt |
| Poeder transport | Geoptimaliseerd | Afhankelijk van toepassing |
| Controle van de stroomrichting | Beschikbaar | Niet zijn primaire functie |
| Productie met meerdere lijnen | Geschikt | Vereist extra kleppen |
| Schurende materiaalopties | Duplex 2205 / TA2 beschikbaar | Afhankelijk van het ontwerp |
Een farmaceutische fabrikant moest één poederstroom overbrengen naar twee verschillende verwerkingslijnen productie batch. De vorige opstelling vereiste meerdere isolatiekleppen, waardoor het aantal toenam aansluitpunten en schoonmaakwerkzaamheden.
AVM leverde een Y-type wisselklep met pneumatische bediening. De klant integreerde de actuator in het PLC-systeem zodat de transportbestemming automatisch kon worden geselecteerd. De feedback van klanten was gericht op een eenvoudiger route schakelen, minder handmatige handelingen en consistentere poederoverdracht tussen productiebatches.
Een batterijmateriaalverwerker had een omleidingsklep nodig om schuurpoeder tussen twee stroomafwaartse opslagplaatsen te geleiden systemen. De klant maakte zich vooral zorgen over interne slijtage, omdat de klep herhaaldelijk zou werken onder schurende materiaalomstandigheden.
AVM adviseerde de tweekanaalsconfiguratie met een slijtvaste materiaaloptie. De klant benadrukte de omkeerbaar plug-ontwerp als praktisch onderhoudsvoordeel, omdat de plug tijdens onderhoud kan worden gedraaid maken gebruik van een minder versleten oppervlak en verlengen de levensduur.
AVM sanitaire klepoplossingen kunnen worden geconfigureerd met FDA-conforme afdichtingsmaterialen en ondersteunende hygiënische ontwerpen GMP-georiënteerde productie. Toepasbare configuraties kunnen ook worden geleverd met 3-A-, CE- en ISO 9001-kwaliteit en nalevingsdocumentatie.
Het stuurt het materiaal van de ene inlaat naar twee selecteerbare uitlaten, waardoor er automatisch tussen de verschillende kan worden geschakeld transport- of verwerkingsroutes.
Sanitaire Y-type omleidklep voor droog bulkpoeder is geschikt voor poeders, korrels, pellets en andere vrijstromende droge bulkmaterialen. Voor schurende producten zijn slijtvaste configuraties beschikbaar.
Ja. Dankzij pneumatische bediening kan de klep worden geïntegreerd met PLC en andere geautomatiseerde procesbesturingssystemen.
SS316L roestvrij staal heeft over het algemeen de voorkeur voor productcontactcomponenten in hygiënische farmaceutische toepassingen.
Ja. CIP/SIP-compatibele configuraties zijn beschikbaar afhankelijk van de proces- en sanitaire vereisten.
Afhankelijk van het product en de werking kunnen FDA-conforme PTFE-, EPDM-, siliconen- en FKM-afdichtingsmaterialen worden geselecteerd omstandigheden.
