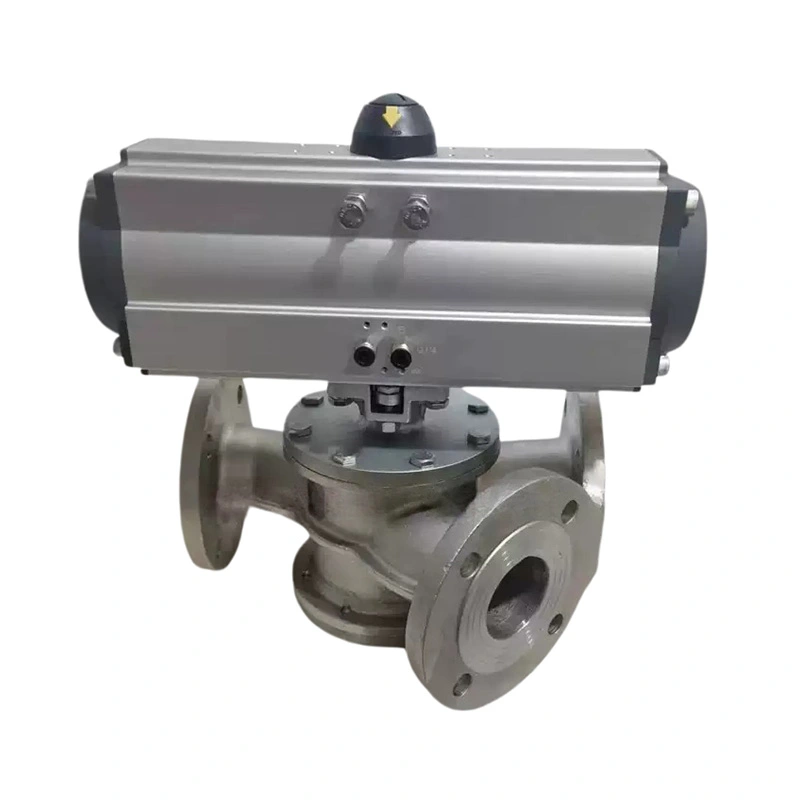

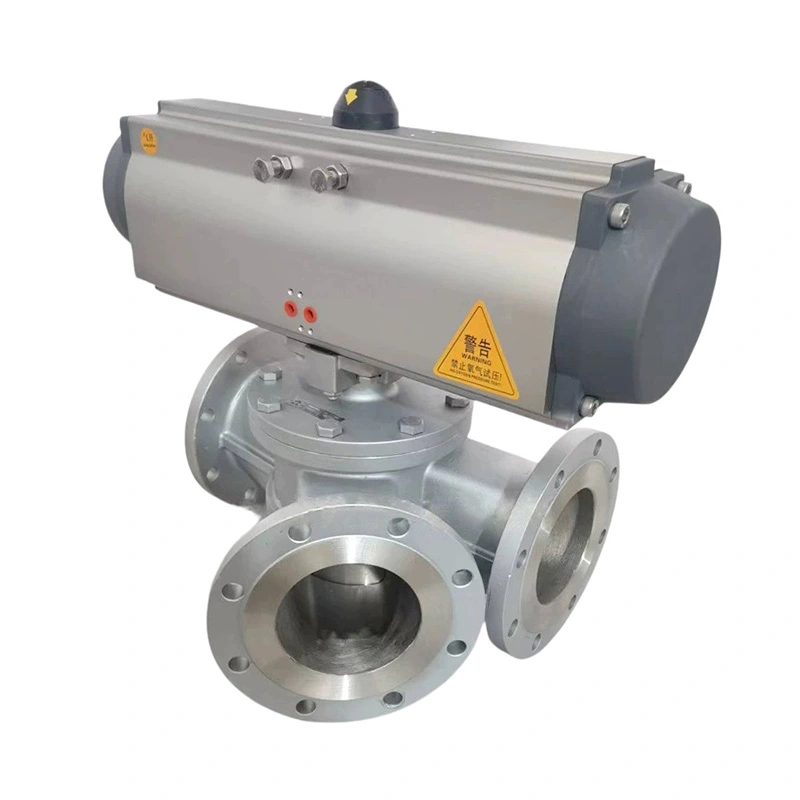

Met pneumatische bediening, positiefeedback en een roterend omschakelmechanisme, de sanitaire pneumatische 3-wegomstelling Valve For Powder biedt snelle en herhaalbare materiaalroutering voor farmaceutische producten, voedingsmiddelen, chemicaliën, plastic en batterijen en andere verwerkingssystemen voor bulkmateriaal.
De sanitaire pneumatische 3-wegomschakelklep voor poeder kan materiaal van de ene transportlijn naar een van de twee leiden stroomafwaartse bestemmingen. Deze configuratie is handig wanneer één poederbron meerdere hoppers, silo’s, mixers of verwerkingsmachines.
Hetzelfde principe kan worden geconfigureerd voor stroomconvergentie, waardoor materiaal uit twee verschillende bronnen één bron kan binnendringen stroomafwaartse transportlijn.
Deze flexibiliteit vermindert de behoefte aan meerdere individuele isolatiekleppen en vereenvoudigt de geautomatiseerde materiaalgeleiding systemen.
De pneumatische actuator roteert het interne omleidelement tussen vooraf ingestelde posities volgens een signaal van de controlesysteem.
Een magneetklep bestuurt de aandrijving, terwijl geïntegreerde eindschakelaars de daadwerkelijke kleppositie bevestigen. De Het feedbacksignaal kan worden aangesloten op een PLC- of DCS-systeem, waardoor de transportapparatuur pas verder kan gaan vereiste stroompad is bevestigd.
Dit is met name handig voor geautomatiseerde batching en receptgestuurde poederoverdracht.
Het ontwerp van de roterende plaat biedt een eenvoudige schakelstructuur voor het gewone poeder- en granulaattransport toepassingen. De compacte constructie maakt een efficiënte integratie in bestaande proceslijnen mogelijk.
De roterende cilinderconfiguratie biedt een andere interne stroomopstelling voor toepassingen die specifieke vereisten vereisen schakelhoeken of materiaalstroomkarakteristieken.
Beide configuraties kunnen worden aangepast aan de transportomstandigheden, materiaaleigenschappen en installatie vereisten.

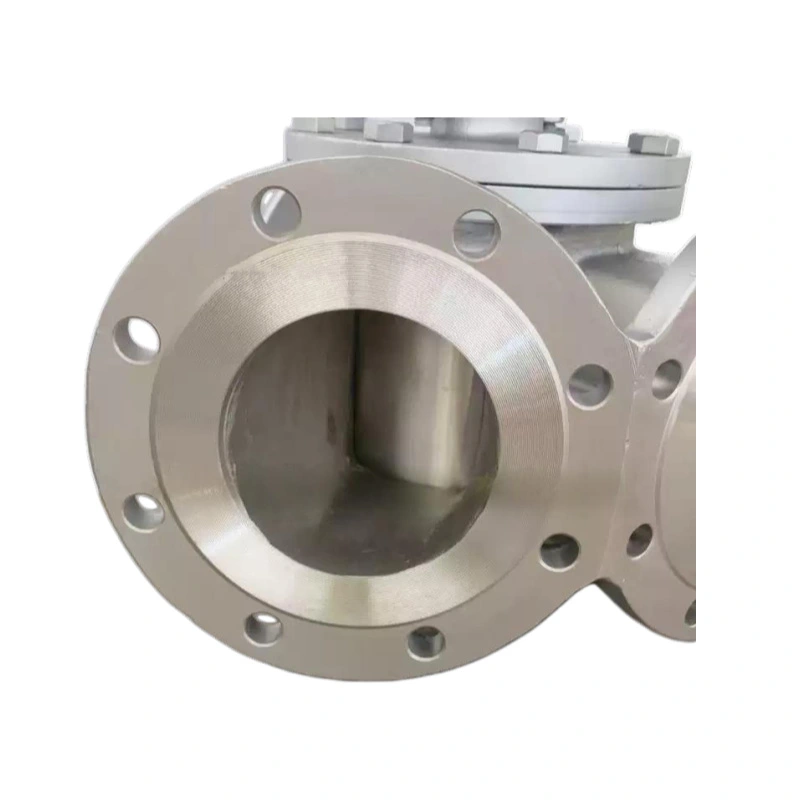

Het interne stroompad is ontworpen om scherpe overgangen en onnodige weerstand bij het passeren van materiaal te verminderen de klep.
Dit helpt het volgende te verminderen:
Drukverlies ter ondersteuning van efficiënt pneumatisch transport.
Materiaalretentie, waardoor restpoeder in de klep wordt verminderd.
Productdegradatie, waardoor kwetsbare korrels en pellets worden beschermd.
Verstoppingsrisico, vooral tijdens continue materiaaloverdracht.
Voor sanitaire toepassingen kunnen interne oppervlakken worden afgewerkt tot Ra 0,6 μm (400#).
Standaardconfiguraties omvatten schakelhoeken van 30° en 45°, terwijl uitlaatopstellingen op maat mogelijk zijn vervaardigd om te voldoen aan specifieke fabrieksindelingen.
De Sanitair Pneumatische 3-wegomschakelklep voor poeder kan daarom worden geïnstalleerd tussen transportlijnen, trechters, silo's en verwerkingsapparatuur zonder dat grote wijzigingen aan het algehele materiaalverwerkingssysteem nodig zijn.
De AVM-wisselklep is ontworpen voor het verwerken van poeders, korrels, pellets, vlokken en poeder-korrelmengsels.
Typische materialen zijn onder meer farmaceutische poeders en actieve farmaceutische stoffen, meel, suiker, zetmeel, chemische poeders, plastic pellets, materialen voor lithiumbatterijen, mineralen, cement en vliegas.
Wordt gebruikt voor het overbrengen van API's, hulpstoffen en farmaceutische poeders tussen transportlijnen, opslagvaten en verwerking apparatuur en ondersteunt tegelijkertijd geautomatiseerde routeselectie.
Geschikt voor meel, suiker, zetmeel, voedingsingrediënten en andere droge bulkmaterialen met een hygiënische constructie en gecontroleerde routing zijn vereist.
Gebruikt voor het routeren van kathode, anode, grafiet en andere nieuwe energiematerialen tussen verschillende verwerkings- of opslaglocaties punten.
Geschikt voor het sturen van plastic pellets, hars en andere korrelige materialen naar verschillende productie of opslag systemen.
Gebruikt in de fijnchemie, cement, mijnbouw, metallurgie en andere industrieën die een betrouwbare omschakeling van droge bulk vereisen materialen.
| Parameter | Specificatie |
| Ventieltype | Sanitair pneumatisch 3-wegomschakelventiel |
| Klepgrootte | DN50–DN300 (2"–12") |
| Werkdruk | 0,15–0,6 MPa |
| Werktemperatuur | -20°C tot +250°C |
| Omleidingstype | Roterende plaat / roterende cilinder |
| Hoek schakelen | 30° / 45° |
| Sollicitatie | Zwaartekrachtafvoer en pneumatisch transport |
| Bediening | Pneumatisch / handmatig / elektrisch Optioneel |
| Lichaamsmateriaal | SS304, SS316L, koolstofstaal (WCB) |
| Verbinding | Geflensd |
| Flensnormen | ANSI B16.5 Klasse 150, GB, DIN |
| Geschikte media | Poeders, granulaten, pellets, vlokken, poeder-korrelmengsels |
| Productcontactafwerking | Tot Ra 0,6 μm |
Voor geautomatiseerde productielijnen kan de klep worden uitgerust met een pneumatische actuator, magneetklep en positie indicator, naderingssensoren en PLC/DCS-besturingsintegratie. Voor specifieke omgevingen kan AVM ook voorzien spiegelgepolijste sanitaire afwerkingen, configuraties van farmaceutische kwaliteit, hogedrukafdichting en explosiebestendig actuatorpakketten.
Een farmaceutische fabrikant moest één poederstroom overbrengen tussen twee verwerkingslijnen verschillende productierecepten. Handmatig schakelen zorgde voor extra betrokkenheid van de operator en vergrootte de mogelijkheden van het selecteren van de verkeerde transportroute.
AVM leverde een pneumatische 3-wegomschakelklep met magneetbediening en positiefeedback. De klep was geïntegreerd met de PLC van de klant, zodat de transportroute automatisch kon worden geselecteerd. De feedback van klanten was gericht op een consistentere routewisseling, bevestiging van de kleppositie vóór transport en minder handmatige tussenkomst.
Een producent van nieuwe energiematerialen had één transportlijn nodig om verschillende opslagbestemmingen voor droge batterijen te bevoorraden materialen. De klant maakte zich zorgen over poederresten in de schakelklep die de volgende batches zouden beïnvloeden.
AVM heeft de klep geconfigureerd met een gestroomlijnde interne doorgang en een sanitaire oppervlaktebehandeling. Na installatie wordt de De klant benadrukte een lagere materiaalretentie, soepeler schakelen tussen bestemmingen en eenvoudiger schoonmaken tijdens het transport materiaalwisseling.
| Vereiste | AVM 3-wegomschakelklep | Standaard afsluitklep |
| Stroomrichting | Meerdere routes | Normaal gesproken één route |
| Automatisch schakelen | Ja | Vooral isolatie |
| Positiefeedback | Beschikbaar | Configuratie afhankelijk |
| PLC-integratie | Ondersteund | Configuratie afhankelijk |
| Poederroutering | Specifiek ontworpen | Geen primaire functie |
| Transport met meerdere lijnen | Geschikt | Vereist meerdere kleppen |
| Pneumatische bediening | Beschikbaar | Beschikbaar afhankelijk van het type |
Sanitaire pneumatische 3-wegomschakelklep voor poeder wordt gebruikt om materiaal automatisch tussen verschillende omleidingen te leiden transportroutes. Het kan worden geconfigureerd als één inlaat/twee uitlaten of twee inlaten/één uitlaat.
Ja. SS316L sanitaire constructie en gepolijste productcontactoppervlakken kunnen worden geselecteerd voor farmaceutische en andere toepassingen hygiënische toepassingen.
Ja. Pneumatische bediening, solenoïdebesturing en positiefeedback kunnen worden geïntegreerd met PLC/DCS-systemen.
Het is geschikt voor poeders, granulaten, pellets, vlokken en poeder-granulaatmengsels, inclusief farmaceutische poeders, voedselingrediënten, plastic pellets en batterijmaterialen.
Ze gebruiken verschillende interne omleidingsstructuren om aan verschillende stroomkarakteristieken, schakelhoeken en schakelhoeken te voldoen vereisten voor materiaalbehandeling. AVM kan de juiste configuratie aanbevelen, afhankelijk van het transportsysteem.
Ja. Flensstandaarden, uitlaatopstellingen en schakelhoeken kunnen naar wens van de klant worden geconfigureerd het overbrengen van lay-out en apparatuurvereisten.
