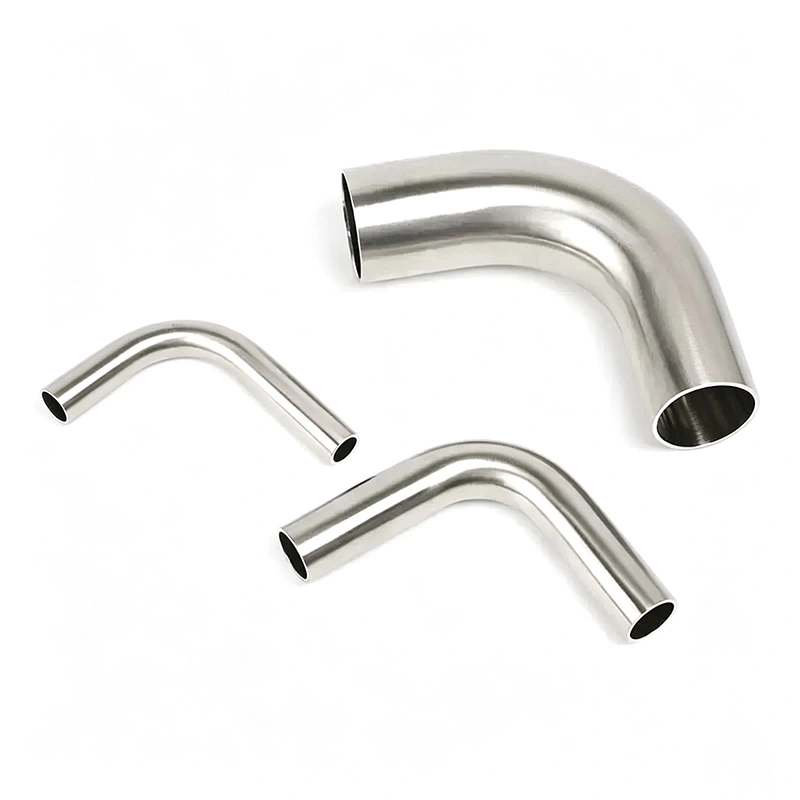

De Sanitair RVS BPE 90° Elleboog en Buis is geschikt voor processystemen in de biofarmaceutische, biotechnologie, farmaceutische producten, voedingsmiddelen en dranken, zuivelproducten, halfgeleiders, cosmetica en andere zeer zuivere producten industrieën. Het kan worden geleverd voor toepassingen die ASME BPE, 3-A, EHEDG en FDA-gerelateerde hygiënische vereisten vereisen vereisten, afhankelijk van het geselecteerde materiaal, de afwerking, de configuratie en de toepasselijke documentatie.
AVM biedt configuraties van 45°, 90° en 180°, met stuiklas- en Tri-Clamp-verbindingsopties voor verschillende lay-outs van sanitaire leidingen.
AVM sanitaire roestvrijstalen ellebogen zijn verkrijgbaar in configuraties van 45°, 90° en 180°. Waar wordt de 45°-optie gebruikt een geleidelijke verandering van de richting van de pijpleiding is vereist, terwijl de 90°-elleboog geschikt is voor loodrechte pijpleidingen verbindingen. Dankzij de retourbocht van 180° kan de pijpleiding binnen een compacte procesindeling van richting veranderen.
De 90°-elleboog is verkrijgbaar in configuraties met een korte straal van 1,0D en 1,5D met een lange straal, zodat ingenieurs de juiste keuze kunnen maken geschikte geometrie volgens de beschikbare installatieruimte en leidingvereisten.
De fitting is verkrijgbaar met stuiklas- en Tri-Clamp-aansluitingen. Stomplasverbindingen zorgen voor een permanente hygiëne verbinding voor vaste procesleidingen, terwijl Tri-Clamp-verbindingen snellere installatie, demontage, inspectie en onderhoud.
De verbindingskeuze moet gebaseerd zijn op het bestaande leidingsysteem, de toepasselijke leidingnorm, de installatiemethode, en onderhoudseisen.
Het sanitaire elleboog- en buissysteem omvat buismaten van 1/2" tot 6" OD. Met dit assortiment kunnen de armaturen worden geïntegreerd in verschillende procesleidingconfiguraties, van kleinere hoogzuivere lijnen tot grotere vloeistofoverdrachtsystemen.
AVM sanitaire ellebogen zijn vervaardigd uit ASTM A270 TP304L of TP316L roestvrij staal. TP304L is voor velen geschikt algemene sanitaire verwerkingstoepassingen, terwijl TP316L verbeterde corrosieweerstand biedt voor veeleisende toepassingen procesomgevingen en toepassingen met hoge zuiverheid.
Bij de materiaalkeuze moet rekening worden gehouden met het procesmedium, de temperatuur, de corrosieomstandigheden en de reinheid vereisten en toepasselijke projectspecificaties.
De interne boring is vervaardigd met een glad oppervlak dat is ontworpen om productretentie te verminderen en een schoner effect te bieden stroom pad. De standaard mechanische polijstoptie bereikt Ra ≤ 0,51 μm (20 μin), terwijl de elektrolytisch gepolijste versies kan Ra ≤ 0,38 μm (15 μin) bereiken.
Een gecontroleerde oppervlakteafwerking is vooral belangrijk in toepassingen waarbij restproducten microbieel zijn verontreiniging of moeilijke reiniging kunnen de productiekwaliteit beïnvloeden.
De interne structuur is ontworpen om spleten en gebieden waar procesmedia kunnen achterblijven na het aftappen te minimaliseren. Dit ondersteunt een effectievere reiniging en helpt bij het verminderen van restmateriaal bij proceswisselingen.
Het ontwerp is geschikt voor systemen die CIP- en SIP-procedures gebruiken, afhankelijk van de volledige systeemconfiguratie en bedrijfsomstandigheden.
De sanitaire roestvrijstalen BPE 90° elleboog en buis is ontworpen voor toepassingen met zeer zuivere procesleidingen verwijzing naar ASME BPE-vereisten. Materiaalkeuze, oppervlakteafwerking, afmetingen, aansluitingen en fabricage vereisten kunnen worden gespecificeerd op basis van de vereisten van het project.
Het sanitaire ontwerp is geschikt voor hygiënische verwerkingssystemen waarbij 3-A en EHEDG hygiënische ontwerpprincipes gelden vereist. Gladde interne oppervlakken, minder productretentie en afvoerbare constructieondersteunende toepassingen waar Reinigbaarheid en contaminatiebeheersing zijn belangrijk.
De fitting kan worden geconfigureerd voor toepassingen die FDA-gerelateerde materiaalconformiteit vereisen, afhankelijk van de geselecteerde afdichtingsmaterialen, productcontactmaterialen en toepasselijke documentatie. Kopers moeten de vereiste FDA opgeven documentatie- of nalevingsvereisten voordat u bestelt.
Voor projecten die formele certificering of specifieke nalevingsdocumentatie vereisen, kan AVM de toepasselijke ASME bevestigen BPE-, 3-A-, EHEDG- en FDA-gerelateerde vereisten volgens de daadwerkelijke productconfiguratie.
De sanitaire elleboog wordt gebruikt in procesleidingen met een hoge zuiverheid voor de farmaceutische en biofarmaceutische productie. inclusief vloeistofoverdracht, formuleringssystemen, distributie van gezuiverd water, aansluitingen van procesapparatuur en andere hygiënische toepassingen.
Typische toepassingen zijn onder meer fermentatiesystemen, bioreactorleidingen, distributie van schone vloeistoffen, procesvaten, bemonsteringssystemen en andere biotechnologische apparatuur waarbij contaminatiecontrole belangrijk is.
De fitting kan worden geïnstalleerd in sanitaire leidingen voor zuivel, dranken, vloeibaar voedsel, sap, brouwen en andere voedselverwerkingssystemen waar gladde oppervlakken en effectieve reiniging vereist zijn.
De elleboog is geschikt voor zeer zuivere vloeistofleidingen in halfgeleidergerelateerde toepassingen met een gecontroleerd oppervlak afwerking, materiaalkwaliteit van roestvrij staal en stromingspaden met lage retentie zijn belangrijk.
De fitting kan ook worden gebruikt in schone utiliteits- en hoogzuivere vloeistofsystemen waarbij hygiënische verbindingen worden uitgevoerd en gecontroleerd interne oppervlakken zijn vereist.
| Item | Specificatie |
| Producttype | Sanitair RVS BPE Elleboog en Buis |
| Ellebooghoeken | 45°, 90°, 180° |
| 90° straal | 1.0D korte straal / 1.5D lange straal |
| Materiaal | ASTM A270 TP304L / TP316L |
| Standaard | ASME BPE |
| Hygiënische vereisten | 3-A / EHEDG / FDA-gerelateerde vereisten |
| Verbinding | Stomplas / Tri-Clamp |
| Buismaat | 1/2"–6" buitendiameter |
| Mechanische oppervlakteafwerking | Ra ≤ 0,51 μm (20 μin) |
| Elektrolytisch gepolijste oppervlakteafwerking | Ra ≤ 0,38 μm (15 μin) |
| Intern ontwerp | Gladde boring / volledig afvoerbaar |
| Productbehoud | Geminimaliseerd |
| Schoonmaak | CIP-compatibel |
| Sterilisatie | SIP-compatibel |
| Typische toepassingen | Farmaceutica, biotechnologie, voeding en drank, halfgeleiders, cosmetica |
Kopers moeten TP304L of TP316L selecteren op basis van het procesmedium en de corrosieomstandigheden. Voor veeleisender hoogzuivere of corrosieve toepassingen, TP316L wordt algemeen overwogen vanwege de verbeterde corrosieweerstand vereist.
De buitendiameter van de buis moet overeenkomen met het bestaande procesleidingsysteem. Kopers moeten de vereiste maat bevestigen voordat ze bestellen vermijd installatieproblemen of extra overgangsbeslag.
Stomplas- en Tri-Clamp-verbindingen voldoen aan verschillende installatievereisten. Stomplas is geschikt voor permanent leidingsystemen, terwijl Tri-Clamp handiger is als apparatuur regelmatig moet worden losgekoppeld inspectie of onderhoud.
De oppervlakteafwerking moet worden gekozen op basis van de werkelijke reinheidseisen van het proces. Mechanisch Polijsten kan aan veel sanitaire toepassingen voldoen, terwijl elektrolytisch polijsten geschikt is voor projecten die een lagere prijs vereisen oppervlakteruwheid en verbeterde, zeer zuivere oppervlakteconditie.
Voor farmaceutische, biotechnologie-, halfgeleider- en andere gereguleerde projecten moeten kopers bevestigen of de project vereist ASME BPE, 3-A, EHEDG, FDA-gerelateerde naleving, materiaalcertificaten of specifieke inspectie documentatie vóór productie.
AVM levert sanitaire roestvrijstalen BPE 90° elleboog en buis voor hygiënische en hoogzuivere procesleidingsystemen. Producten kunnen worden geconfigureerd op basis van materiaalkwaliteit, hoek, straal, buismaat, verbindingstype, oppervlakteafwerking, en toepasselijke sanitaire eisen.
Voor projecten met strenge documentatievereisten kan AVM de toepasselijke materiaal- en compliancedocumenten bevestigen volgens de uiteindelijke productconfiguratie. Hierdoor kunnen kopers vóór de productie technische vereisten definiëren in plaats van de leidingspecificaties na levering te wijzigen.
AVM Sanitair RVS BPE 90° Elleboog en Buis is verkrijgbaar in ASTM A270 TP304L en TP316L roestvrij staal. TP304L is geschikt voor algemene hygiënische toepassingen, terwijl TP316L de voorkeur heeft voor toepassingen die hogere eisen stellen corrosiebestendigheid of veeleisendere procesomstandigheden met hoge zuiverheid.
De sanitaire bocht is verkrijgbaar met mechanisch gepolijste of elektrolytisch gepolijste binnenoppervlakken. Mechanisch polijsten kan Ra ≤ 0,51 μm (20 μin) bereiken, terwijl elektrolytisch polijsten Ra ≤ 0,38 μm (15 μin) kan bereiken. De passende afwerking kan worden geselecteerd op basis van de vereisten voor reinheid en oppervlakteruwheid van het processysteem.
AVM levert sanitaire BPE-ellebogen en buizen in maten van 1/2" tot 6" OD. Kopers moeten de vereiste buis bevestigen buitendiameter en toepasselijke maatnorm om compatibiliteit met de bestaande sanitaire leidingen te garanderen systeem.
Ja. De 90° sanitaire bocht is verkrijgbaar in configuraties met een korte straal van 1,0D en 1,5D met een lange straal. De passende straal kan worden geselecteerd op basis van de lay-out van de pijpleiding, de beschikbare installatieruimte en procesvereisten.
Het product is verkrijgbaar met stuiklas- en Tri-Clamp-verbindingen. Stomplasverbindingen zijn geschikt voor permanente verbindingen hygiënische leidingen, terwijl Tri-Clamp-verbindingen zorgen voor eenvoudiger installatie, demontage, inspectie en onderhoud.
