Gebaseerd op DIN 11852 hygiënische fittingen en DIN 11850 buisseries, is de serie Hygiënische RVS DIN-elleboog- en buisserie dekt 45° bochten, 90° bochten en 180° retourbochten af, met stomplas, DIN-klem en DIN-schroefdraadaansluiting opties. De gladde interne boring helpt de ophoping van product te verminderen en ondersteunt een efficiënte reiniging en afvoer tijdens routinematige procesuitvoering.
Voor systemen die een hogere oppervlaktereinheid vereisen, is elektrolytisch polijsten beschikbaar om een interne oppervlakteafwerking te bereiken van Ra ≤ 0,4 μm. De fittingen kunnen volgens de voorschriften ook in CIP/SIP-compatibele leidingsystemen worden geïntegreerd eisen van de complete procesinstallatie.
Het assortiment hygiënische bochten en buizen van AVM volgt de DIN-maatvereisten om een consistente installatie te ondersteunen compatibele sanitaire leidingcomponenten. DIN 11852-fittingen kunnen worden gecombineerd met de DIN 11850-buisserie, wat kopers helpt vereenvoudig de selectie van componenten bij het ontwerpen of uitbreiden van sanitaire procesleidingen.
SUS304 / 1.4301 is geschikt voor algemene sanitaire toepassingen met goede corrosieweerstand en mechanisch prestaties zijn vereist. SUS316L / 1.4404 biedt een hogere corrosieweerstand en is daar geschikter voor farmaceutische, biotechnologische, zeer zuivere en chemisch veeleisende procesomgevingen.

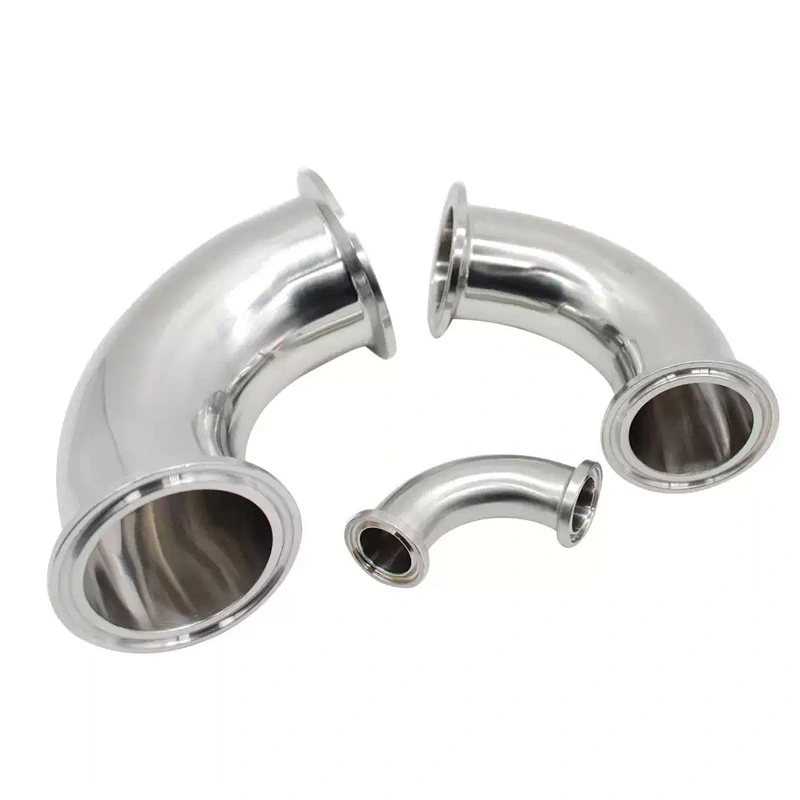

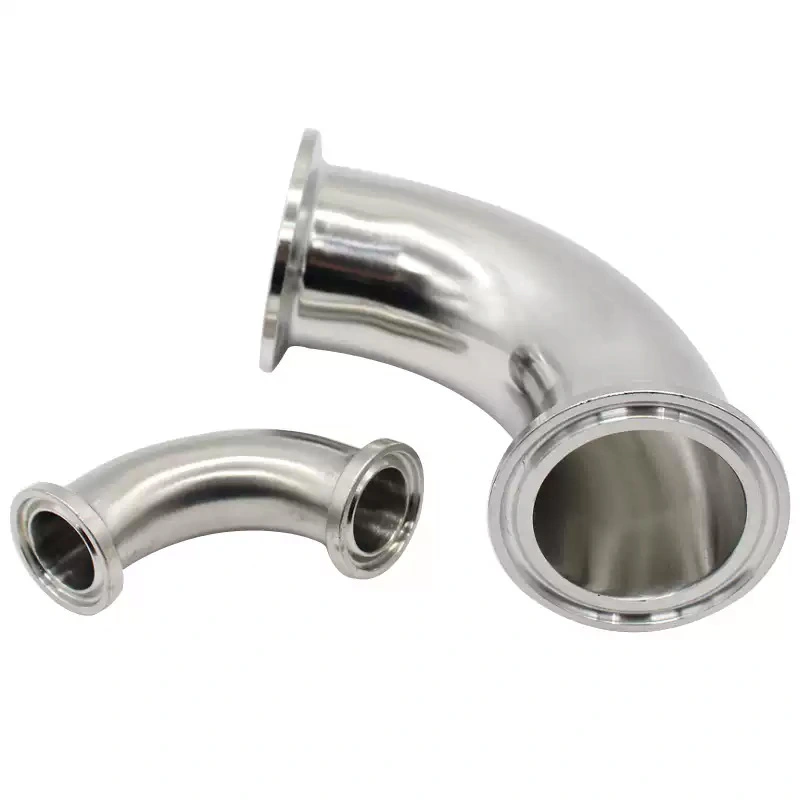

Verschillende leidinglay-outs vereisen verschillende fittingconfiguraties. AVM biedt 45° ellebogen voor geleidelijke richting wijzigingen, 90° bochten voor standaard haakse routering en 180° retourbochten voor compacte U-vormige leidingen arrangementen.
Verbindingsopties omvatten stuiklas-, DIN-klem- en DIN-schroefdraadverbindingen, waardoor de fittingen kunnen worden geselecteerd volgens de installatiemethode, onderhoudsvereisten en bestaande leidingconfiguratie.
De interne oppervlakteconditie van een sanitaire armatuur heeft rechtstreeks invloed op de reinigingsefficiëntie en het productbehoud. AVM Hygiënische roestvrijstalen DIN-elleboog en buis maakt gebruik van een gladde interne boring om onregelmatigheden in het oppervlak te minimaliseren procesmedia kunnen zich ophopen.
De standaard oppervlakteafwerking is Ra ≤ 0,8 μm, terwijl elektrolytisch polijsten een interne afwerking kan opleveren van Ra ≤ 0,4 μm wanneer een gladder oppervlak is vereist.
De constructie met weinig dode ruimte ondersteunt eenvoudiger reinigen en afvoeren en kan worden gebruikt in processystemen inclusief CIP- en SIP-procedures. De daadwerkelijke reinigings- en sterilisatieomstandigheden moeten overeenkomstig worden beoordeeld tot het volledige leidingsysteem en procesmedia.
| Item | Specificatie |
| Producttype | Hygiënische roestvrijstalen DIN-elleboog en buis |
| Passende standaard | DIN 11852 |
| Buis standaard | DIN 11850 |
| Materiaal | SUS304 / 1.4301, SUS316L / 1.4404 |
| Beschikbare hoeken | 45°, 90°, 180° |
| Buigradius | 1,5D lange straal |
| Verbindingstypen | Stomplas, DIN-klem, DIN-schroefdraadverbinding |
| Buismaat | DN10 – DN200 |
| Standaard oppervlakteafwerking | Ra ≤ 0,8 μm |
| Elektrolytisch gepolijst oppervlak | Ra ≤ 0,4 μm Optioneel |
| Intern ontwerp | Gladde interne boring |
| Schoonmaak | CIP/SIP-compatibel |
| Sollicitatie | Hygiënische en zeer zuivere leidingsystemen |
De fittingen zijn geschikt voor sanitaire pijpleidingen die worden gebruikt voor melk, dranken, vloeibare voedselingrediënten, sauzen en andere procesvloeistoffen. Gladde interne oppervlakken helpen materiaalretentie te verminderen en routinematige reiniging te vereenvoudigen.
De SUS316L-constructie en optioneel elektrolytisch polijsten maken de fittingen geschikt voor zeer zuivere procesleidingen gebruikt in farmaceutische en biotechnologische faciliteiten. Ze kunnen op gecontroleerde wijze in proceslijnen worden opgenomen oppervlaktecondities en CIP/SIP-reiniging zijn vereist.
Hygiënische roestvrijstalen DIN-elleboog en buis kunnen worden gebruikt voor melkverwerking, roomverwerking, yoghurtproductie en andere zuiveltoepassingen die hygiënische aansluitingen en betrouwbare corrosiebestendigheid vereisen.
De fittingen kunnen ook worden gebruikt in schone proces- en hoogzuivere leidingsystemen met weinig productretentie en gladde oppervlakken interne oppervlakken en consistente maatvoering zijn belangrijke selectiecriteria.
Bij de juiste keuze van het bochtstuk en de buis moet rekening worden gehouden met de buisdiameter, de buighoek, het verbindingstype en het materiaal kwaliteit en de vereiste oppervlakteafwerking. De gekozen fitting moet overeenkomen met de afmetingen en aansluitnorm van de bestaande sanitaire pijpleiding.
Voor gelaste installaties moeten passende sanitaire lasprocedures worden toegepast om de integriteit te behouden reinheid van het interne stroompad. Voor klemverbindingen moeten compatibele pakkingen en klemmen worden geselecteerd volgens de procesomstandigheden.
Tijdens onderhoud moet het interne oppervlak worden geïnspecteerd op krassen, corrosie, afzettingen of andere omstandigheden die de hygiënische prestaties kunnen beïnvloeden. Reinigingsprocedures moeten worden vastgesteld op basis van het feitelijke medium en procesvereisten.
Voor projecten die erkende hygiënische normen vereisen, kan AVM productconfiguraties en documentatie leveren volgens de toepassingsvereisten van de klant. Er kan rekening worden gehouden met 3-A-, EHEDG- en FDA-gerelateerde vereisten bij het selecteren van materialen, oppervlakteafwerkingen, afdichtingscomponenten en de algehele configuratie van sanitaire leidingen.
Certificerings- of nalevingsdocumentatie moet worden bevestigd door AVM, afhankelijk van het specifieke productmodel. materiaal-, afwerkings- en ordervereisten in plaats van dat deze voor elke configuratie worden aangenomen.
| Kopervereiste | Aanbevolen configuratie |
| Algemene sanitaire leidingen | SUS304 / 1.4301 |
| Hogere corrosieweerstand | SUS316L / 1.4404 |
| Standaard hygiënische verwerking | Ra ≤ 0,8 μm |
| Hogere oppervlaktereinheid | Elektrolytisch gepolijst, Ra ≤ 0,4 μm |
| Permanente installatie van pijpleidingen | Stootlas |
| Gemakkelijke demontage en onderhoud | DIN-klem |
| Sanitairaansluiting met schroefdraad | DIN-schroefdraadaansluiting |
| 90° richtingverandering van de pijpleiding | 90° Elleboog |
| Geleidelijke verandering van richting | 45° Elleboog |
| Compacte retourroutering | 180° retourbocht |
Bij de aanschaf van sanitaire bochten en buizen is de maatvastheid net zo belangrijk als de materiaalkeuze. DIN 11852 geeft de fittingspecificatie, terwijl DIN 11850 de bijbehorende hygiënische slangserie definieert.
Het gebruik van compatibele DIN-componenten helpt bij het verminderen van installatieproblemen die worden veroorzaakt door niet-overeenkomende afmetingen eenvoudiger voor technische teams om sanitaire leidingsystemen te configureren. Voor vervangingsprojecten moeten kopers dit bevestigen de bestaande buisafmetingen en aansluitvereisten voordat u bestelt.
AVM ondersteunt sanitaire leidingprojecten met verschillende materiaalkwaliteiten, maten, hoeken, verbindingsmethoden en oppervlakken afwerking eisen. Kopers kunnen de vereiste DN-maat, materiaalkwaliteit, ellebooghoek, verbindingstype en oppervlak opgeven afwerking en toepassing bij offerteaanvraag.
Voor maatwerk of hoogzuivere projecten kan AVM de toepasselijke materiële en technische documentatie bevestigen naar de uiteindelijke configuratie.
De standaard materiaalopties zijn SUS304 / 1.4301 en SUS316L / 1.4404. SUS316L heeft over het algemeen de voorkeur toepassingen die een hogere corrosieweerstand of hogere zuiverheid vereisen.
Het productassortiment omvat DN10 tot DN200. De vereiste maat moet worden geselecteerd op basis van de buisdiameter en het debiet vereisten van het sanitaire leidingsysteem.
AVM biedt retourbochten van 45°, 90° en 180°. De 90°-elleboog wordt vaak gebruikt voor standaard richtingsveranderingen 45°- en 180°-configuraties worden geselecteerd op basis van de specifieke pijpleidingindeling.
Ja. De standaard interne oppervlakteafwerking is Ra ≤ 0,8 μm, en een optionele elektrolytisch gepolijste afwerking van Ra ≤ 0,4 μm is beschikbaar voor toepassingen die een gladder intern oppervlak vereisen.
Ja. Het hygiënische ontwerp is compatibel met CIP/SIP-processystemen. Echter, de werkelijke temperatuur, chemisch concentratie, reinigingsfrequentie en sterilisatieomstandigheden moeten worden beoordeeld op basis van het volledige systeem configuratie.
De beschikbare opties zijn onder meer stuiklassen, DIN-klem en DIN-schroefdraadaansluiting. Kopers moeten de verbinding selecteren gebaseerd op de bestaande pijpleidingstandaard en onderhoudsvereisten.
De standaard productietijd bedraagt 7-10 dagen. Het daadwerkelijke leveringsschema is afhankelijk van de bestelhoeveelheid en het product specificaties, materiaalbeschikbaarheid en aanpassingsvereisten. Spoedopdrachten kunnen bij AVM worden bevestigd voordat u bestelt.
De standaardbetalingsvoorwaarden zijn een aanbetaling van 30% en een saldo van 70% vóór verzending via T/T of L/C. Bestellingen met een kleine waarde zouden dat wel moeten doen vóór productie volledig worden betaald.
De producten worden veilig verpakt in papieren en houten kisten voor internationaal transport. Verpakking kan gerangschikt op productgrootte, bestelhoeveelheid en verzendvereisten.
