De sanitaire opblaasbare afdichting gesegmenteerde kogelkraan is bijzonder waardevol in apparatuur zoals vacuümdrogers, reactoren, mengers en poederverwerkingssystemen waar conventionele klepafdichtingen last kunnen hebben van wrijving, product ophoping of lekkage tijdens herhaaldelijk gebruik.

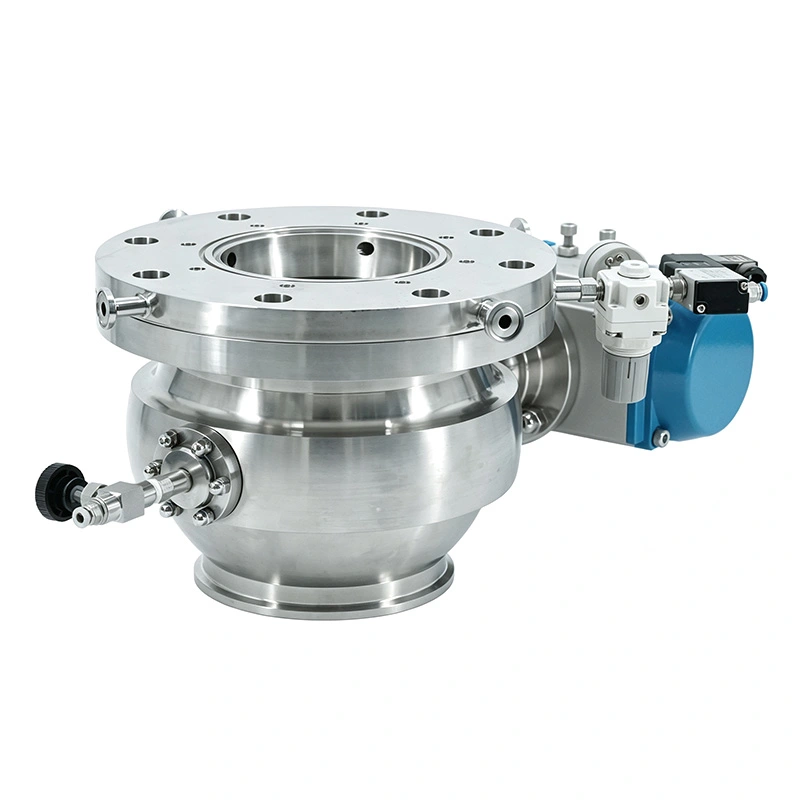

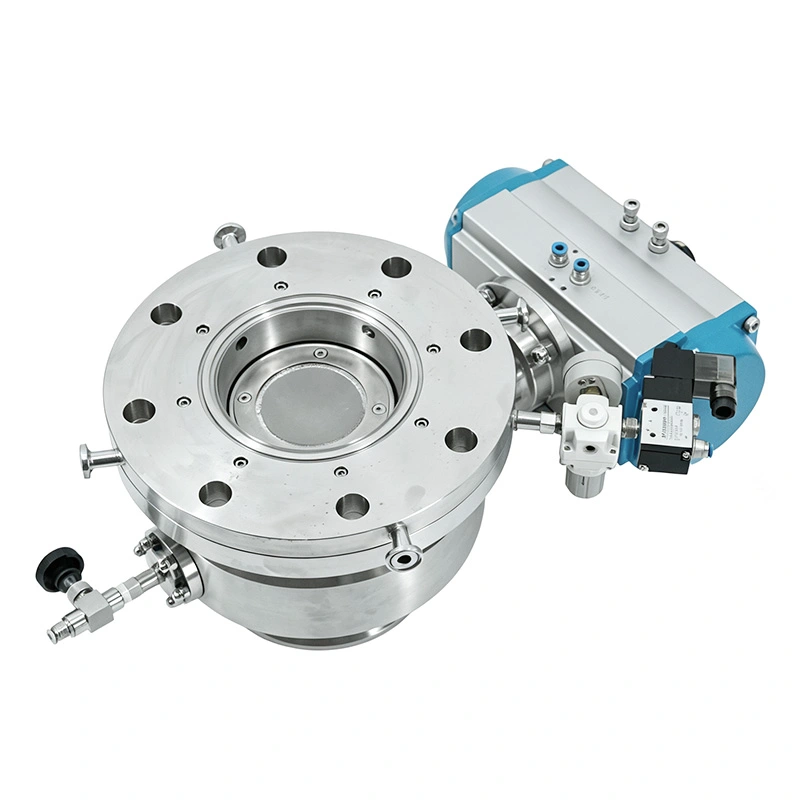

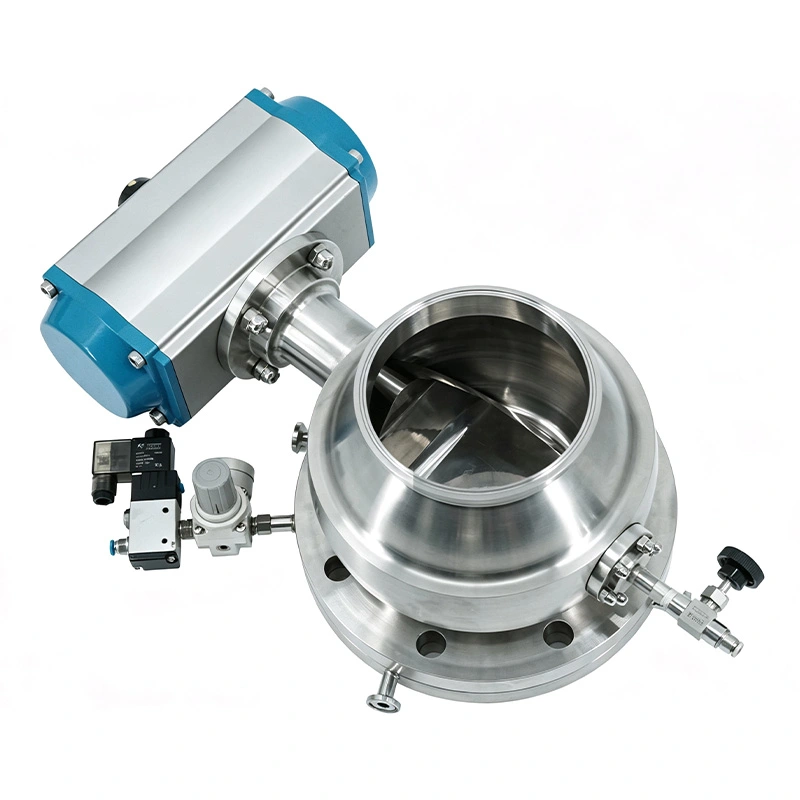

De gesegmenteerde kogelkraan van AVM maakt gebruik van een opblaasbare afdichting die tussen het kleplichaam en het bolvormige segment is geplaatst.
Tijdens het openen trekt de afdichting zich terug van het segment, waardoor het segment kan roteren zonder voortdurend te wrijven tegen het afdichtingsoppervlak. Nadat het segment de gesloten positie heeft bereikt, wordt de afdichting opgeblazen en drukt deze tegen het segment om de vereiste afsluiting tot stand te brengen.
Dit principe van het terugtrekken van de afdichting vermindert de wrijving tijdens de klepbeweging en helpt de levensduur van de afdichting te verlengen.
Voor vacuümverwerkingsapparatuur is het handhaven van de vacuümintegriteit van cruciaal belang. Het opblaasbare afdichtingssysteem zorgt daarvoor betrouwbare afdichting onder zowel vacuüm- als positieve drukomstandigheden, waardoor de klep bijzonder geschikt is voor vacuümdrogen en ingesloten poederafvoer.

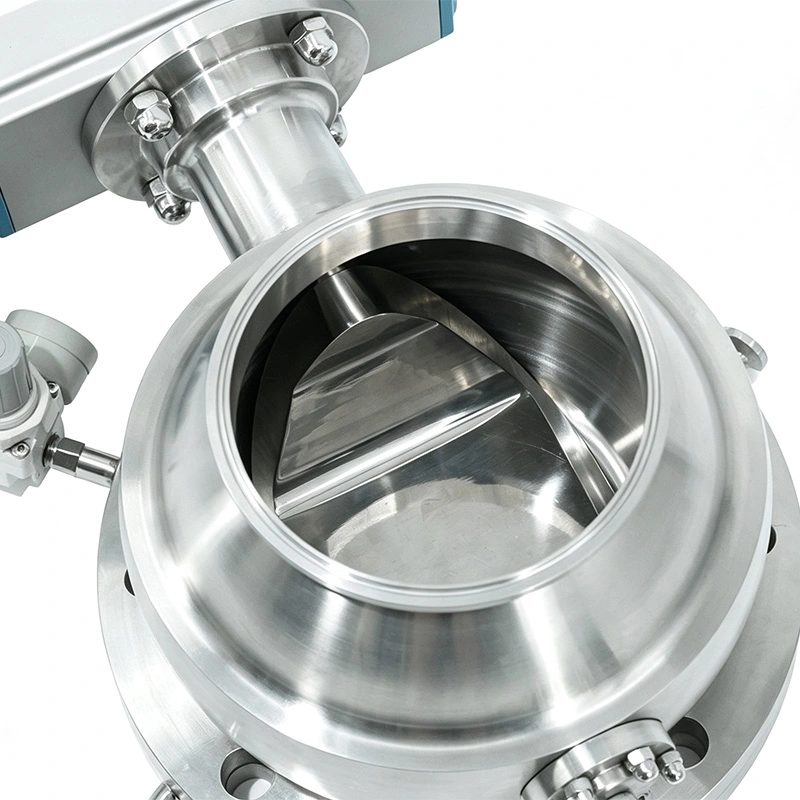

Wanneer het volledig open is, zorgt het gesegmenteerde ontwerp voor een onbelemmerd afvoerpad. Dit helpt poeders, korrels, pasta's en andere procesmaterialen passeren de klep met verminderde ophoping en overbrugging.

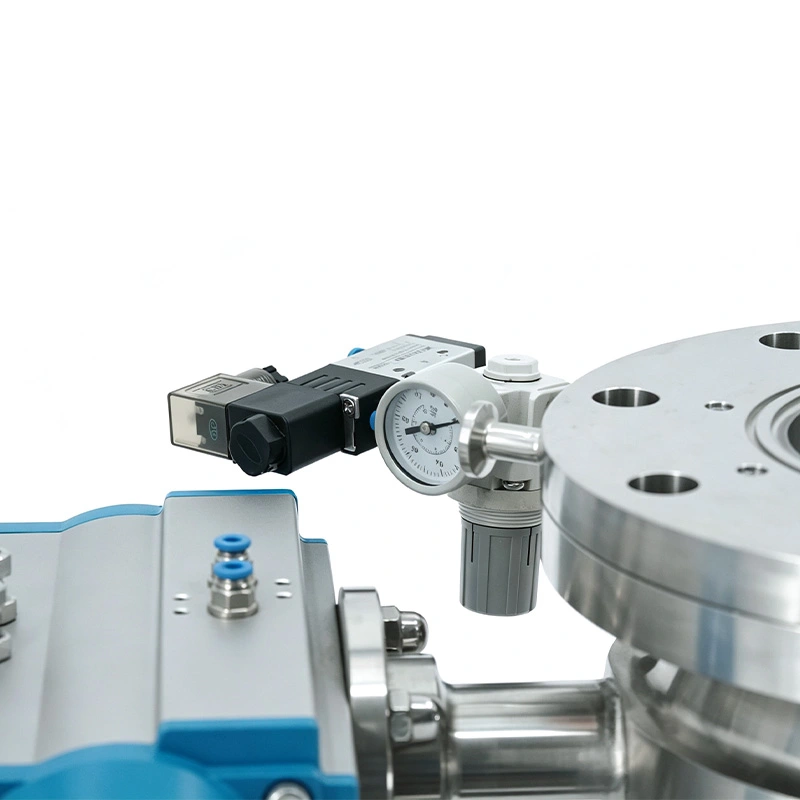

Het pneumatische systeem laat eerst de opblaasbare afdichting leeglopen. De afdichting trekt zich terug uit het segment en verwijdert daarbij het contact rotatie. Het bolvormige segment draait vervolgens ongeveer 90° om de stroomdoorgang te openen.
Het segment draait terug naar de gesloten positie. Eenmaal correct gepositioneerd, zet de opblaasbare afdichting uit en drukt tegen het segment, waardoor een strak afdichtend grensvlak ontstaat.
Deze volgorde scheidt de klepbeweging van het afdichtingscontact, waardoor onnodige slijtage wordt verminderd in vergelijking met ontwerpen waarbij de afdichting blijft tijdens het draaien continu in contact.
De sanitaire opblaasbare afdichting gesegmenteerde kogelkraan kan worden geïnstalleerd bij de afvoeruitlaat van vacuümdrogers waar de proces vereist betrouwbaar vacuümbehoud en efficiënte materiaalafvoer.
De opening met volledige doorlaat helpt gedroogde poeders en korrels met minimale obstructie af te voeren, terwijl de opblaasbare afdichting ondersteunt isolatie tussen de droger en stroomafwaartse apparatuur.
De klep biedt een hygiënische afvoerinterface voor poederproducten en vermindert de gebieden waar materiaal kan achterblijven gevangen.
Voor farmaceutische en fijnchemische processen waarbij waardevolle of gevaarlijke poeders betrokken zijn, helpt de afdichtingsstructuur vermindert lekkage en ongewenste productvrijgave.
Productcontactoppervlakken kunnen Ra <0,4 μm bereiken, terwijl niet-contactoppervlakken Ra <0,8 μm kunnen bereiken. De gereduceerde Het ontwerp met dode ruimtes helpt productretentie te minimaliseren en ondersteunt reinigings- en validatieprocedures.
Het gesegmenteerde kogelkraanhuis met sanitaire opblaasbare afdichting is verkrijgbaar in SS304, SS316L, Duplex 2205 en Titanium TA2, waardoor de materiaalconfiguratie kan worden afgestemd op corrosie-, zuiverheids- en procesvereisten.
| Parameter | Specificatie |
| Klepgrootte | 3"–12" |
| Lichaamsmateriaal | SS304, SS316L, Duplex 2205, Titanium TA2 |
| Opblaasbare afdichting | EPDM, Siliconen, FKM |
| Productcontactafwerking | Ra <0,4 μm |
| Contactloze afwerking | Ra <0,8 μm |
| Werkdruk | -0,1 tot +0,5 MPa |
| Werktemperatuur | -20°C tot +135°C |
| Beëindig verbindingen | Flens, Tri-Clamp |
| Bediening | Pneumatische aandrijving |
| Optionele accessoires | Filtergaas, drukregelklep, eindschakelaarkast, spoelpoorten |
Gebruikt als afvoerklep voor vacuümdrogers waarbij vacuümdichtheid en snelle materiaalafvoer beide belangrijk zijn.
Geschikt voor het hanteren van farmaceutische poeders, ingeperkt lossen en apparatuurisolatie bij hygiënische constructie en lekkagecontrole zijn van cruciaal belang.
Van toepassing op kathode-, anode- en andere fijne batterijmaterialen waarbij productinsluiting, reinigbaarheid en corrosie optreden weerstand zijn belangrijk.
Gebruikt met poeders, korrels en andere procesmaterialen in reactoren, mixers, drogers en gesloten overdrachtsystemen.
Geschikt voor hygiënische afvoer en isolatie in ingrediëntenverwerkingssystemen waarbij roestvrijstalen constructie en Reinigbare productcontactoppervlakken zijn vereist.
| Overweging | AVM opblaasbare afdichting gesegmenteerde kogelkraan | Conventionele kogelkraan |
| Afdichtingsmethode | Opblaasbare pneumatische afdichting | Conventionele vaste afdichting |
| Afdichting tijdens rotatie | Ingetrokken | Blijft doorgaans in contact |
| Slijtage van afdichtingen | Verminderde wrijving tijdens bedrijf | Afhankelijk van het ontwerp |
| Vacuümtoepassing | Ontworpen voor vacuümdichtheid | Afhankelijk van toepassing |
| Afvoer | Productdoorgang met volledige doorlaat | Afhankelijk van de klepconfiguratie |
| Productbehoud | Ontwerp met weinig dode ruimte | Afhankelijk van het ontwerp |
| Hoofdfocus | Insluiting en hygiënische afvoer | Algemene isolatie |
Een klant in de farmaceutische verwerking had een uitlaatklep nodig voor een vacuümdroogsysteem waarbij het vacuüm behouden bleef omstandigheden en het bereiken van een betrouwbare poederafvoer waren beide belangrijk. De klant heeft voor de AVM-klep gekozen omdat de opblaasbare afdichting kan zich terugtrekken voordat het segment draait, waardoor de afdichtingswrijving bij herhaaldelijk openen wordt verminderd sluiten.
De klant waardeerde vooral de combinatie van vacuümafdichting en onbelemmerde productafvoer, wat de verbinding tussen de droger en de stroomafwaartse verzamelapparatuur vereenvoudigde.
Een fijnchemische klant had een afvoerklep nodig voor een poederproces waarbij materiaal lekte en product vasthield waren zorgen. De klant koos voor de opblaasbare afdichtingsconfiguratie omdat de afdichting alleen kon worden opgeblazen tijdens de gesloten positie, terwijl de doorgang met volledige doorlaat in geopende toestand voor een schoner afvoerpad zorgde.
De feedback was gericht op verbeterde insluiting tijdens isolatie en verminderde materiaalophoping rond de afdichting gebied.
AVM sanitaire klepproducten worden ondersteund door toepasselijke 3-A sanitaire normen, ISO 9001, CE en FDA-naleving. Voor farmaceutische en voedseltoepassingen, sanitair materiaal, oppervlakteafwerking en afdichtingsconfiguraties kunnen worden geselecteerd volgens de procesvereisten.
De klep kan ook worden geconfigureerd met spoelpoorten, drukregelsystemen, positiefeedbacksensoren en geautomatiseerde besturingscomponenten voor veeleisende procesomgevingen.
De sanitaire opblaasbare afdichting gesegmenteerde kogelkraan maakt gebruik van een opblaasbare luchtafdichting die wordt bediend door een pneumatisch systeem. De De afdichting trekt zich terug tijdens het openen en draaien en wordt vervolgens na het sluiten opgeblazen om de afdichtingsinterface tot stand te brengen.
Door de afdichting in te trekken wordt de voortdurende wrijving tussen de afdichting en het roterende segment geëlimineerd. Dit helpt slijtage te verminderen en kan de levensduur van afdichtingen verlengen.
Ja. Het vacuümafdichtingsvermogen en het afvoerpad met volledige doorlaat maken hem bijzonder geschikt voor vacuümdrogers, roterende vacuümdrogers en conische drogers.
Het klephuis kan worden geleverd in SS304, SS316L, Duplex 2205 of Titanium TA2, afhankelijk van de corrosieweerstand en procesvereisten.
Ja. De klep maakt gebruik van een pneumatische actuator en kan worden uitgerust met positiefeedback, eindschakelaarkasten en andere besturingsaccessoires voor geautomatiseerde processystemen.
Een conventionele kogelkraan maakt doorgaans gebruik van een volledig bolvormige kogel met een doorgaand gat voor isolatie. Het AVM-ontwerp maakt gebruik van een gesegmenteerde bal samen met een opblaasbare afdichting, waardoor deze beter geschikt is voor toepassingen die gecontroleerde toepassingen vereisen afvoer, hygiënische insluiting en verminderde afdichtingswrijving.
