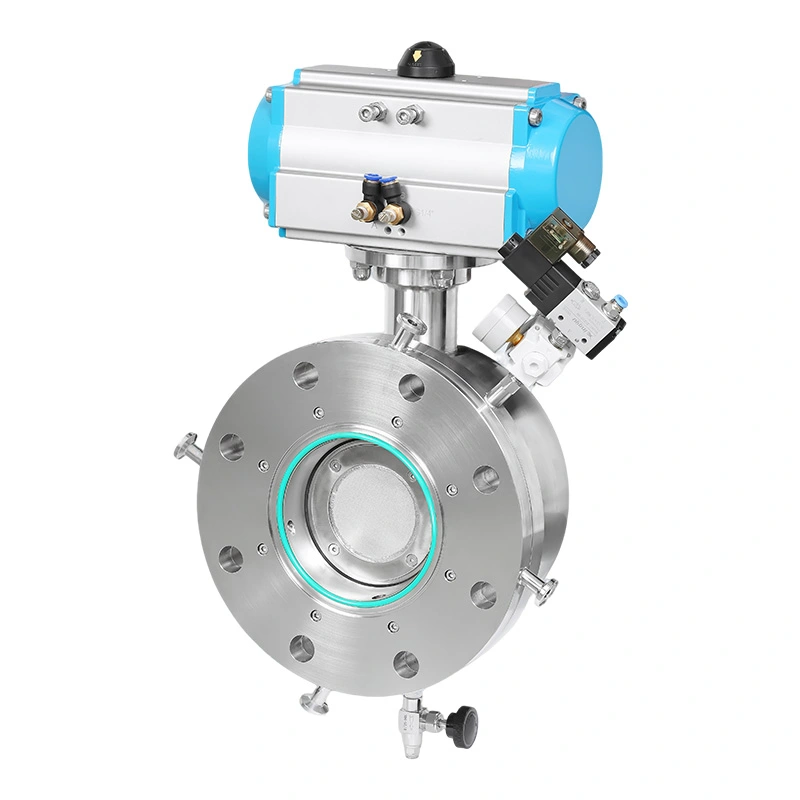

In tegenstelling tot een conventionele sanitaire afsluiter die mogelijk moet worden verwijderd voor het reinigen van de caviteit, is de AVM Sanitary Expansiegesegmenteerde kogelkraan met CIP-systeemontwerp zorgt ervoor dat reinigingsvloeistof kritische interne gebieden kan bereiken de CIP-cyclus. Dit helpt handmatige interventie te verminderen, de stilstandtijd bij het schoonmaken te verkorten en herhaalbare hygiënische omstandigheden te ondersteunen verwerking.
De gesegmenteerde kogel biedt een gekarakteriseerd stroompad voor stabiele smoring en herhaalbare stroomaanpassing. Het is geschikt voor toepassingen waarbij de klep meer moet doen dan alleen maar openen of sluiten, inclusief vloeistofdosering, meng- en processtroomregeling.
De expansiezitting oefent gecontroleerde afdichtingsdruk uit tegen de gesegmenteerde kogel wanneer de klep gesloten is. Het is De uitzettingsstructuur helpt bij het compenseren van normale stoelslijtage, thermische veranderingen en drukschommelingen betrouwbare uitschakeling bij herhaalde bedrijfscycli.
Speciale CIP-poorten leiden de reinigingsoplossing naar de klepholte, gesegmenteerde kogel- en afdichtingsgebieden. Het ventiel kan daarom worden gereinigd zonder deze uit de proceslijn te verwijderen, waardoor het demontagewerk en de productie worden verminderd onderbrekingen.
Tijdens normaal bedrijf draait de gesegmenteerde bal om de processtroom te regelen.
Wanneer de sanitaire expansie-gesegmenteerde kogelkraan met CIP-systeem gesloten is, beweegt de expansiezitting in zijn afdichting positie om een strakke afsluiting te garanderen.
Tijdens CIP komt de reinigingsoplossing binnen via de speciale reinigingspoorten en bereikt de interne gebieden die mogelijk zijn anders moeilijk schoon te maken zijn. De reinigingscyclus verwijdert eerder restproduct van de kogel- en afdichtingsgebieden de klep keert terug naar de normale proceswerking.
Dit ontwerp is vooral waardevol voor productielijnen met frequente productwisselingen en strikte reiniging vereisten.
De klep is gemaakt van roestvrij staal SS316L of SS304L, met productcontactoppervlakken afgewerkt tot Ra ≤0,4 μm. De geoptimaliseerde interne geometrie minimaliseert dode zones en productretentie, waardoor reiniging en validatie eenvoudiger worden.
FKM-, EPDM- en siliconenafdichtingsmaterialen zijn verkrijgbaar op basis van temperatuur, chemische compatibiliteit en proces vereisten.
Geschikt voor proceslijnen waar een gecontroleerde stroom, hygiënische afsluiting en herhaalbare CIP-reiniging tussendoor vereist zijn productie batches.
De gesegmenteerde kogelkraan voor sanitaire expansie met CIP-systeem kan worden geïntegreerd in hygiënische processystemen waar Contaminatiebeheersing en reinigbaarheid zijn van cruciaal belang.
Geschikt voor vloeibare ingrediënten, procesvloeistoffen, mengsystemen en andere toepassingen die sanitaire doorstroming vereisen regeling en in-line reiniging.
Het interne ontwerp met lage retentie en de CIP-mogelijkheid maken de klep geschikt voor hygiënische zuivelverwerkingssystemen.
De gesegmenteerde bal biedt gecontroleerde stroomaanpassing voor vloeistofdoserings-, meng- en materiaaloverdrachtsystemen.
Het expansieafdichtingsconcept kan ook worden toegepast op vacuümprocesapparatuur waar betrouwbare isolatie vereist is.
| Parameter | Specificatie |
| Ventieltype | Sanitaire expansie gesegmenteerde kogelkraan |
| Ventielontwerp | Gesegmenteerde bal + uitbreidingszitting |
| Materiaal | SS316L / SS304L |
| Oppervlakteafwerking | Ra ≤0,4 μm |
| Maatbereik | DN80–DN300 / 3"–12" |
| Drukclassificatie | Max. 5 bar |
| Werktemperatuur | -20°C tot +150°C |
| Afdichtingsmaterialen | FKM, EPDM, Siliconen |
| Verbinding | Tri-Clamp, flens |
| Bediening | Pneumatische aandrijving |
| Schoonmaak | Geïntegreerd CIP-systeem |
| Naleving | GMP, FDA, ASME BPE |
| Overweging | AVM gesegmenteerde expansiekogelkraan | Conventionele Sanitaire Kogelkraan |
| Hoofdfunctie | Flowregeling + afsluiting + CIP | Vooral isolatie |
| Stroomregulering | Gesegmenteerde bal | Afhankelijk van het ontwerp |
| Stoelontwerp | Uitbreidingsstoel | Conventionele vaste stoel |
| CIP-functie | Geïntegreerd | Configuratie afhankelijk |
| Schoonmaak | Reiniging in de lijn | Mogelijk is een aanvullende reinigingsprocedure vereist |
| Productbehoud | Ontwerp met lage retentie | Afhankelijk van de interne structuur |
| Automatisering | Pneumatic / intelligent options | Afhankelijk van de configuratie |
| Sollicitatie | Kritieke hygiënische verwerking | Algemene sanitaire verwerking |
Een farmaceutische fabrikant had een sanitaire regelklep nodig voor een proceslijn met frequente productwissels. De belangrijkste zorg was niet alleen de betrouwbaarheid van de afsluiting, maar ook of er resten rond de klepholte en afdichting aanwezig waren gebied kan worden verwijderd zonder herhaalde verwijdering van de klep.
De klant koos voor de AVM-configuratie met een geïntegreerd CIP-systeem. Tijdens het reinigen werd het CIP-circuit afgeleverd reinigingsvloeistof in de interne klepgebieden, waardoor de noodzaak voor handmatige demontage wordt verminderd. De feedback van de klant gericht op kortere reinigingsinterventies en eenvoudiger batchwisseling, vooral in vergelijking met een conventionele klep die meer handmatig reinigingswerk vereist.
Een klant uit de voedselverwerkende industrie gebruikte de klep in een vloeistofdoseer- en mengsysteem met een stabiele stroomaanpassing betrouwbare reiniging waren beide vereist. De gesegmenteerde bal zorgde voor een gecontroleerde stroomregeling, terwijl de expansie plaatsvond zitting bleef goed afgesloten tijdens procesisolatie.
De klant waardeerde vooral de mogelijkheid om debietregeling en in-line reiniging binnen dezelfde klep te hebben configuratie, waardoor het aantal afzonderlijke componenten rond de proceslijn wordt verminderd.
AVM sanitaire klepproducten worden ondersteund door toepasselijke 3-A sanitaire normen, ISO 9001, CE en FDA-naleving.
De gesegmenteerde kogelkraan met sanitaire expansie kan worden geconfigureerd voor GMP-georiënteerde farmaceutische productie en ASME Op BPE gebaseerde hygiënische systemen, met 316L roestvrij staal, sanitaire oppervlakteafwerking en geschikte afdichtingsmaterialen beschikbaar volgens projectvereisten.
De expansiezitting zorgt voor een gecontroleerde afdichtingsdruk tegen de gesegmenteerde kogel en helpt de normale druk te compenseren stoelslijtage en operationele veranderingen, ter ondersteuning van een betrouwbare uitschakeling.
Ja. De gesegmenteerde kogel is ontworpen voor een stabiele en herhaalbare smoring, waardoor de klep geschikt is voor doseren en processtroomregeling naast isolatie.
Ja. Speciale CIP-poorten zorgen ervoor dat reinigingsvloeistof de interne holte en afdichtingsgebieden kan bereiken zonder deze te verwijderen klep uit de procesleiding.
Ja. CIP is standaard voor de aangegeven configuratie, terwijl SIP-compatibele ontwerpen afhankelijk van het proces kunnen worden geleverd temperatuur- en projectvereisten.
Het is geschikt voor farmaceutische toepassingen, API's, biotechnologie, voedingsmiddelen, dranken, zuivelproducten, nutraceutische producten en fijne chemicaliën verwerking.
Ja. De gesegmenteerde kogelkraan voor sanitaire expansie met CIP-systeem kan worden uitgerust met een pneumatische actuator, intelligente klepstandsteller, positiefeedbacksensoren en magneetklepbesturing voor integratie met PLC, DCS of SCADA systemen.
