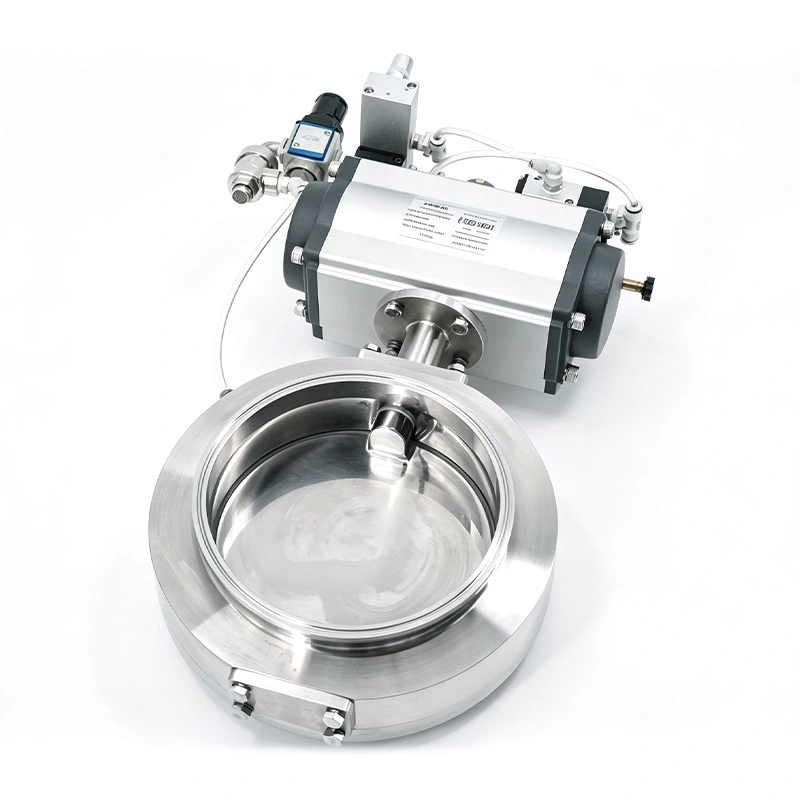

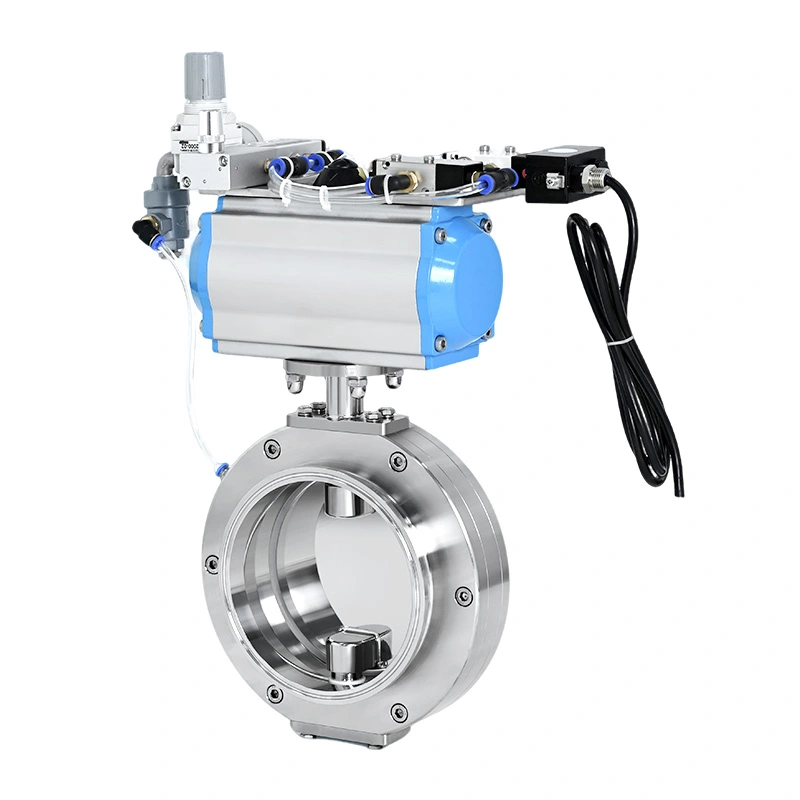

AVM Sanitaire opblaasbare afdichting excentrieke vlinderklep met slimme aandrijving is ontworpen voor geautomatiseerde isolatie in poeder- en bulkverwerkingssystemen. De excentrische schijf vermindert het contact met het afdichtingselement tijdens rotatie, terwijl de opblaasbare zitting pas onder druk komt te staan nadat de schijf de gesloten positie heeft bereikt.

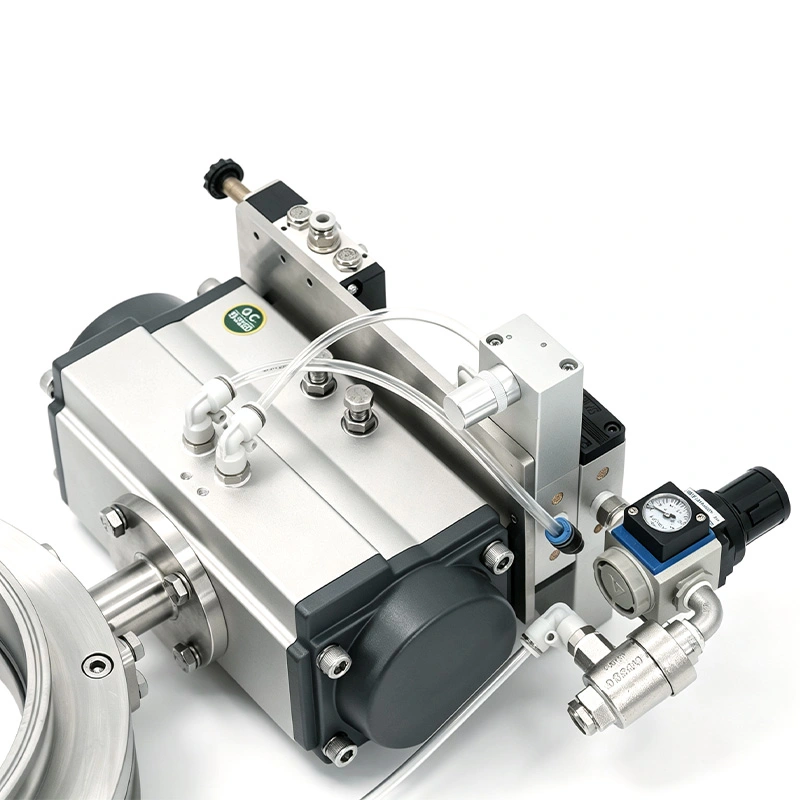

De pneumatische slimme actuator zorgt voor een geautomatiseerde bediening en kan worden aangesloten op PLC-gebaseerde besturingssystemen. Met optionele positiefeedback kan het besturingssysteem de klepstatus bewaken, waardoor de klep geschikt is voor farmaceutische, voedingsmiddelen-, nutraceutische, batterijmateriaal- en speciale chemische processen.
De sanitaire opblaasbare afdichting excentrische vlinderklep met slimme actuator maakt gebruik van afzonderlijke acties voor schijfbeweging en zittingafdichting. Dit werkingsprincipe helpt de wrijving tijdens het draaien te verminderen en zorgt tegelijkertijd voor een gecontroleerde uitschakeling nadat de schijf zijn definitieve positie heeft bereikt.
Voordat de schijf draait, wordt de druk uit de opblaasbare zitting gehaald. De zitting trekt zich terug van de schijf, waardoor de contactweerstand tijdens het openen wordt verminderd.
De excentrische schijf beweegt naar de gesloten positie zonder voortdurende druk tegen het afdichtingselement. Zodra de schijf zijn positie bereikt, wordt de opblaasbare zitting onder druk gezet om de afdichtingsinterface te vormen.
De slimme actuator kan kleppositie-informatie leveren via optionele feedbackcomponenten. Hierdoor kan de PLC de klepstatus bevestigen voordat de volgende fase van een geautomatiseerd proces wordt gestart.
De excentrische schijf en de opblaasbare zitting werken samen om slijtage aan te pakken die kan optreden wanneer een conventionele vlinderschijf tijdens bedrijf voortdurend in contact blijft met de zitting.
Wanneer de klep in beweging is, zorgt de teruggetrokken zitting ervoor dat de schijf met minder weerstand kan bewegen. Na sluiting zet het opblaasbare element rond de schijf uit om de vereiste afdichtingskracht te leveren.
Deze opstelling kan slijtage van de zitting, belasting van de actuator en onderhoud veroorzaakt door herhaald contact tussen schijf en zitting helpen verminderen. Het is vooral relevant voor systemen met frequente geautomatiseerde cycli of poederdeeltjes in de buurt van het isolatiepunt.
Dankzij de slimme actuator kan de klep onderdeel worden van een geautomatiseerd proces in plaats van te functioneren als een geïsoleerd handmatig onderdeel. Het kan worden geïntegreerd met PLC-gebaseerde apparatuur en worden gecoördineerd met transport-, weeg-, los- en andere procesactiviteiten.
De actuator kan stuursignalen ontvangen van het productiesysteem voor automatisch openen en sluiten volgens de geprogrammeerde procesvolgorde.
Optionele sensoren kunnen de klepstand aan het besturingssysteem doorgeven. Dit geeft de bevestiging dat de klep de vereiste open of gesloten positie heeft bereikt voordat een nieuwe bediening begint.
Klepstatussignalen kunnen worden opgenomen in procesvergrendelingen. Zo kan bijvoorbeeld worden voorkomen dat het stroomafwaartse transportsysteem start totdat de klep de vereiste positie heeft bereikt.
Er is een ATEX-compatibel actuatorpakket beschikbaar voor installaties waarbij de apparatuur en de besturingsconfiguratie moeten voldoen aan de toepasselijke vereisten voor explosiegevaarlijke omgevingen.
Het kleplichaam is verkrijgbaar in SUS304 of SUS316L roestvrij staal. Productcontactoppervlakken kunnen worden afgewerkt tot Ra ≤0,4 μm om materiaalretentie te verminderen en routinematige reiniging te ondersteunen.
EPDM, Silicone en FKM/Viton afdichtingsmaterialen zijn leverbaar. Er kunnen FDA-conforme afdichtingskwaliteiten worden geselecteerd voor toepasselijke farmaceutische, voedsel- en nutraceutische processen.
De interne structuur is ontworpen voor hygiënische poederhantering en kan worden geleverd met CIP-compatibele configuraties volgens de procesvereisten.
Gebruikt voor het isoleren en controleren van de overdracht van API's, HPAPI's, hulpstoffen en andere farmaceutische poeders in geautomatiseerde productiesystemen.
Geïnstalleerd onder IBC's voor gecontroleerde poederafvoer, vooral daar waar de klep moet communiceren met PLC-besturingssystemen en stroomafwaartse transportapparatuur.
Geschikt voor isolatiepunten in vacuümpoederoverdrachtlijnen waar een stabiele afsluiting en herhaalde geautomatiseerde werking vereist zijn.
Gebruikt voor kathode-, anode- en geleidende poederoverdracht waarbij materiaalbeheersing, sanitaire constructie en verminderde afdichtingsslijtage belangrijk zijn.
Geschikt voor geautomatiseerde verwerking van droge ingrediënten en voedingspoeders waarbij een roestvrijstalen constructie en reinigbare productcontactoppervlakken vereist zijn.
| Parameter | Specificatie |
| Ventieltype | Sanitaire opblaasbare afdichting excentrische vlinderklep |
| Klepgrootte | DN50–DN300 |
| Lichaamsmateriaal | SUS304 / SUS316L |
| Afdichtingsmateriaal | EPDM, Siliconen, FKM (Viton) |
| Productcontactafwerking | Ra ≤0,4 μm |
| Operatie | Pneumatische slimme actuator |
| Verbindingen | Tri-Clamp, flens, stuiklas |
| Automatisering | PLC-compatibel |
| Positiefeedback | Optioneel |
| Magneetventiel | Optioneel |
| ATEX-actuatorpakket | Optioneel |
| FDA-conforme afdichtingen | Beschikbaar |
| CIP-compatibiliteit | Beschikbaar |
| Item | Slim geactiveerde configuratie | Handmatige configuratie |
| Operatie | Pneumatisch automatisch | Handmatig |
| PLC-integratie | Ondersteund | Normaal gesproken niet beschikbaar |
| Positiefeedback | Optioneel | Handmatige bevestiging |
| Proces in elkaar grijpende | Ondersteund | Beperkt |
| Controle van de stoelinflatie | Automatisch | Handmatig/systeemafhankelijk |
| Bediening op afstand | Ondersteund | Niet beschikbaar |
Controleer vóór de installatie de klepgrootte, de aansluitstandaard, de luchttoevoer van de actuator en de besturingsinterface. De klep moet worden geïnstalleerd met voldoende toegang voor inspectie van de opblaasbare zitting, actuator en feedbackcomponenten.
Routineonderhoud omvat onder meer het controleren van het afdichtingselement op slijtage of beschadiging, het verifiëren van de beweging van de actuator en het bevestigen dat de positiefeedback correct werkt, indien aanwezig. De opblaasbare stoel moet ook worden gecontroleerd op correct opblazen en drukbehoud volgens het onderhoudsschema.
Voor poedertoepassingen moet de reinigingsfrequentie worden bepaald door de materiaaleigenschappen en de productiecyclus. CIP-compatibele configuraties kunnen worden gebruikt wanneer het proces geautomatiseerd reinigen vereist.
Een farmaceutische fabrikant was een IBC-poederlosstation aan het upgraden en had een isolatieklep nodig die kon werken met het bestaande PLC-besturingssysteem. De stroomafwaartse transportapparatuur kon pas starten nadat was bevestigd dat de afvoerklep de vereiste positie had bereikt.
AVM heeft de Sanitaire Opblaasbare Afdichting Excentrische Vlinderklep met Smart Actuator geleverd met positiefeedback. De PLC ontving het klepstatussignaal en coördineerde automatisch de afvoer- en transportvolgorde. De klant meldde ook minder handmatige tussenkomst en een stabiele werking tijdens herhaalde IBC-ontlaadcycli.
AVM sanitaire klepoplossingen kunnen worden geleverd met toepasselijke 3-A sanitaire normen, ISO 9001, CE en FDA-conformiteit. Er zijn FDA-conforme afdichtingsmaterialen beschikbaar voor toepasselijke farmaceutische en voedseltoepassingen.
Voor projecten waarbij apparatuur voor explosiegevaarlijke omgevingen vereist is, kan een ATEX-compatibel actuatorpakket worden geconfigureerd volgens de toepasselijke classificatie en projectvereisten.
De stoel wordt drukloos gemaakt en wordt ingetrokken voordat de schijf beweegt. Nadat de schijf de gesloten positie heeft bereikt, wordt de zitting opgeblazen om de afdichtingsinterface te creëren.
De excentrische schijf vermindert het voortdurende contact met het afdichtingselement tijdens rotatie, waardoor de wrijving, de belasting van de actuator en de slijtage van de zitting worden verminderd.
Ja. De slimme pneumatische actuator is compatibel met PLC-gebaseerde besturingssystemen en optionele positiefeedback kan klepstatussignalen leveren.
Ja. De sanitaire opblaasbare afdichting excentrische vlinderklep met slimme aandrijving is ontworpen voor farmaceutische poeders, voedselingrediënten, batterijmaterialen en andere droge bulkmaterialen waarbij hygiënische isolatie en geautomatiseerde bediening vereist zijn.
Beschikbare opties zijn EPDM, Siliconen en FKM/Viton. Voor toepasselijke sanitaire toepassingen kunnen FDA-conforme kwaliteiten worden geselecteerd.
Ja. Er is een ATEX-compatibel actuatorpakket verkrijgbaar volgens de vereiste classificatie voor explosiegevaarlijke omgevingen.
