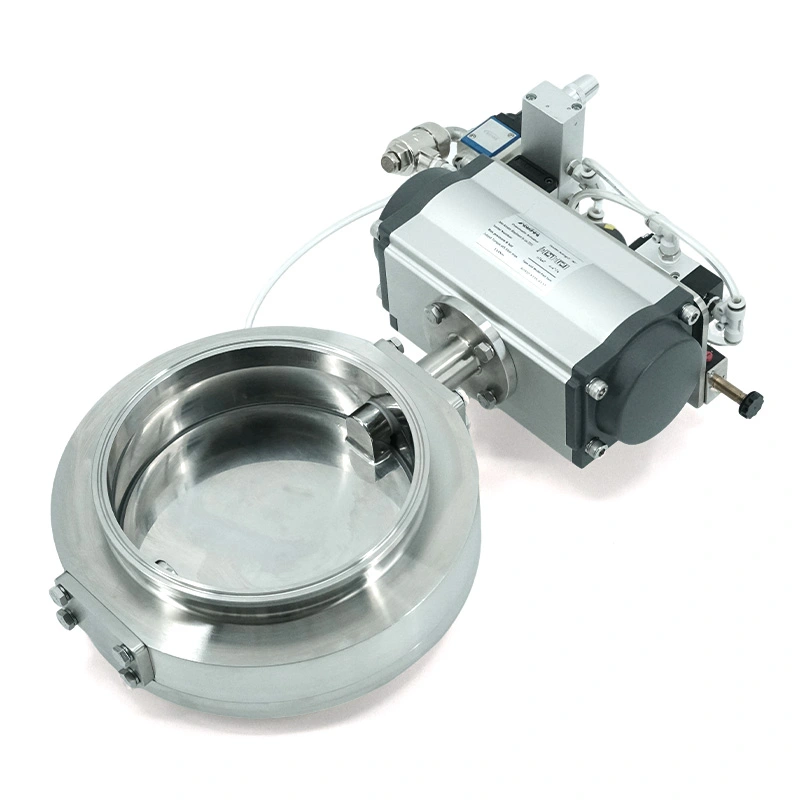

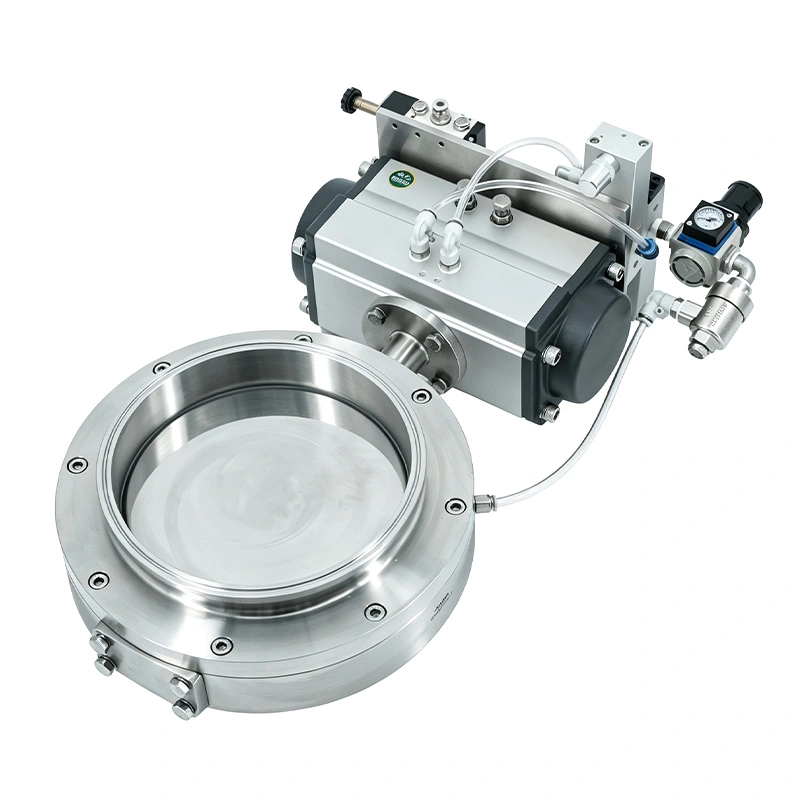

De sanitaire excentrische vlinderklep met intrekbare zitting is ontworpen voor de meest veeleisende hygiënische omgevingen levert compromisloze prestaties. Het unieke excentrische ontwerp en het intrekbare stoelmechanisme verminderen aanzienlijk het gewicht slijtage van de zittingen en het bedieningskoppel gedurende de gehele levenscyclus van de klep. Dit zorgt niet alleen voor langere onderhoudsintervallen maar biedt ook een betrouwbare, luchtbeldichte afsluiting voor een breed spectrum aan toepassingen - van farmaceutische en biotechnologie tot voedsel-, nutraceutische, chemische en geavanceerde verwerking van batterijmateriaal.
Conventionele vlinderkleppen houden de schijf en de zitting tijdens het draaien in contact. Bij poedertoepassingen herhaald Door wrijving kan de zitting geleidelijk verslijten, het bedieningskoppel toenemen en deeltjes ontstaan die het product kunnen aantasten netheid.
AVM scheidt de afdichtings- en bewegingsfuncties.
Tijdens de beweging van de klep trekt de opblaasbare zitting zich terug, zodat de schijf met minimaal contact kan draaien. Eenmaal de schijf de gesloten positie bereikt, activeert perslucht de afdichting en creëert de vereiste afdichtingsdruk.
Dit maakt de klep bijzonder geschikt voor hoogfrequent schakelen en schurende poederbehandeling.
Voordat de schijf beweegt, loopt de opblaasbare afdichting leeg en trekt zich terug van het afdichtingsoppervlak. De excentrische schijf dan draait zonder voortdurend tegen de zitting te wrijven.
Dit vermindert de mechanische slijtage en helpt bij het handhaven van een stabiel bedrijfskoppel gedurende herhaalde cycli.
Wanneer de schijf de gesloten positie bereikt, blaast perslucht de afdichtingskamer op. De afdichting zet gelijkmatig uit tegen de schijf om een stevige barrière te creëren.
De sanitaire excentrische vlinderklep met intrekbare zitting kan daarom een betrouwbare afsluiting bieden en tegelijkertijd vermijden onnodig afdichtingscontact tijdens elke openings- en sluitingscyclus.
De excentrische schijf en de intrekbare zitting zijn vooral waardevol in geautomatiseerde productielijnen waar kleppen mogelijk zijn gedurende de dag herhaaldelijk werken.
Met aanzienlijk verminderde wrijving tussen de schijf en de zitting kan het ontwerp een operationele levensduur van maximaal ondersteunen 1–3 miljoen schakelcycli, afhankelijk van bedrijfsomstandigheden, afdichtingsmateriaal en onderhoud.
De lagere bedrijfsweerstand kan ook de vereisten voor actuatoren verminderen in vergelijking met conventionele, op wrijving gebaseerde actuatoren ontwerpen.
De klep is geschikt voor materialen zoals poeders, korrels en kristallen die de conventionele zitting kunnen versnellen slijtage.
Typische toepassingen zijn onder meer:
Gebruikt voor het laden, ontladen en isoleren van poeder met productinsluiting, reinigbaarheid en herhaalbare werking zijn belangrijk.
Geschikt voor het hanteren van schurende droge materialen waarbij het minimaliseren van afdichtingsslijtage en vervuiling van groot belang is.
De hygiënische roestvrijstalen constructie en gladde productcontactoppervlakken ondersteunen de sanitaire productie omgevingen.
De opblaasbare zitting zorgt voor een betrouwbare afdichting voor leidingen die zowel onder vacuüm als onder positieve druk werken.

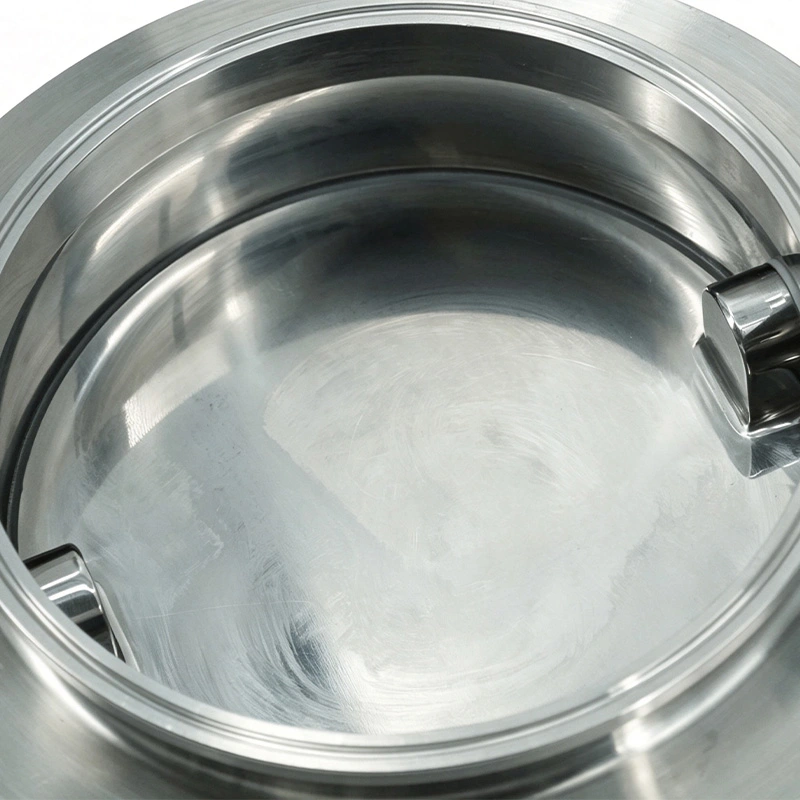

De sanitaire excentrische vlinderklep met intrekbare zitting is vervaardigd uit SUS304 of SUS316L, met productcontactoppervlakken beschikbaar bij Ra <0,4 μm.
Het interne ontwerp met lage retentie minimaliseert gebieden waar poeders zich kunnen ophopen, wat CIP/SIP-reiniging ondersteunt het verminderen van contaminatierisico's tijdens productwissels.
FDA-conforme afdichtingsmaterialen en EN 10204 3.1 materiaalcertificaten zijn beschikbaar voor toepasselijke configuraties.
| Parameter | Specificatie |
| Ventieltype | Sanitaire excentrische vlinderklep met uitschuifbare zitting |
| Maat | DN50–DN300 |
| Lichaamsmateriaal | SUS304 / SUS316L |
| Opblaasbare afdichting | EPDM, Siliconen, FKM/Viton |
| Productcontactafwerking | Ra <0,4 μm |
| Contactloze afwerking | Ra <0,8 μm |
| Operatie | Pneumatische aandrijving |
| Verbindingen | Tri-Clamp, flens, gelast |
| Schoonmaak | CIP / SIP |
| Explosieveilige optie | ATEX II 2 GD T4 |
| Verbindingsnormen | DIN 11850 Serie 2, ASME BPE, ISO 1127 Serie 1, GB/T 17395 |
| Nalevingsopties | FDA-conforme afdichtingen, GMP-georiënteerd ontwerp, EN 10204 3.1 |
| Overweging | AVM intrekbare zittingklep | Conventionele vlinderklep |
| Schijf-/zittingcontact tijdens rotatie | Ingetrokken | Continu contact |
| Wrijving van de zitting | Zeer laag | Hoger |
| Slijtvastheid | Uitstekend | Afhankelijk van materiaal |
| Bedrijfskoppel | Laag | Relatief hoger |
| Frequent fietsen | Goed geschikt | Stoelslijtage kan een probleem worden |
| Schuurpoeder | Geschikt | Stoelkeuze is van cruciaal belang |
| Afdichting | Opblaasbare stoel | Vaste stoel |
| Onderhoud | Verminderde stoelslijtage | Het kan nodig zijn de stoel vaker te inspecteren |
Een farmaceutische fabrikant had een sanitaire isolatieklep nodig voor een poederoverdrachtlijn die regelmatig in bedrijf was geautomatiseerd schakelen. De klant ondervond een toenemende bedrijfsweerstand bij conventionele vlinderkleppen naarmate de afdichtingscomponenten tijdens herhaalde cycli slijten.
AVM leverde de excentrische vlinderklep met een uitschuifbare opblaasbare zitting. De klant specifiek geëvalueerd bedieningskoppel, zittingslijtage en afdichtingsstabiliteit na herhaaldelijk gebruik. Omdat de afdichting zich vóór de schijf terugtrekt beweging verminderde de klep het voortdurende wrijven tijdens het fietsen en zorgde voor een consistentere werking.
Een batterijmateriaalverwerker had een klep nodig voor de overdracht van droog poeder, waar schurend materiaal kon versnellen conventionele stoelslijtage. De klant koos voor de configuratie met intrekbare stoel omdat het afdichtingselement dat niet was tijdens bedrijf voortdurend door de schijf gesleept.
De feedback van de klant was gericht op minder zorgen over slijtage van de stoel, stabiele bediening en gemakkelijker op de lange termijn onderhoud, vooral voor een productielijn die herhaaldelijk wordt geopend en gesloten.
De sanitaire klepoplossingen van AVM ondersteunen de toepasselijke 3-A sanitaire normen, ISO 9001, CE en FDA-naleving. Afhankelijk van Afhankelijk van de gekozen configuratie kan de klep ook worden geleverd met FDA-conforme afdichtingsmaterialen, GMP-georiënteerd hygiënische constructie en EN 10204 3.1 materiaaldocumentatie.
Er is een ATEX II 2 GD T4 explosieveilige configuratie beschikbaar voor toepasselijke vereisten in explosiegevaarlijke omgevingen.
De stoel trekt zich terug voordat de schijf draait, waardoor wrijving en slijtage worden geminimaliseerd. Vervolgens wordt het na sluiting opgeblazen om te voorzien betrouwbare afdichting.
Ja. Het verminderde contact tussen schijf en zitting maakt het bijzonder geschikt voor poeders, korrels en kristallen versnellen conventionele stoelslijtage.
Ja. Het opblaasbare afdichtingssysteem is geschikt voor zowel vacuüm- als positieve drukprocesomstandigheden correct geconfigureerd.
Ja. De sanitaire configuratie ondersteunt CIP/SIP-reiniging, afhankelijk van de geselecteerde materialen en procesomstandigheden.
EPDM, Siliconen en FKM/Viton zijn leverbaar. FDA-conforme kwaliteiten kunnen worden geselecteerd voor toepasselijke farmaceutische en voedsel toepassingen.

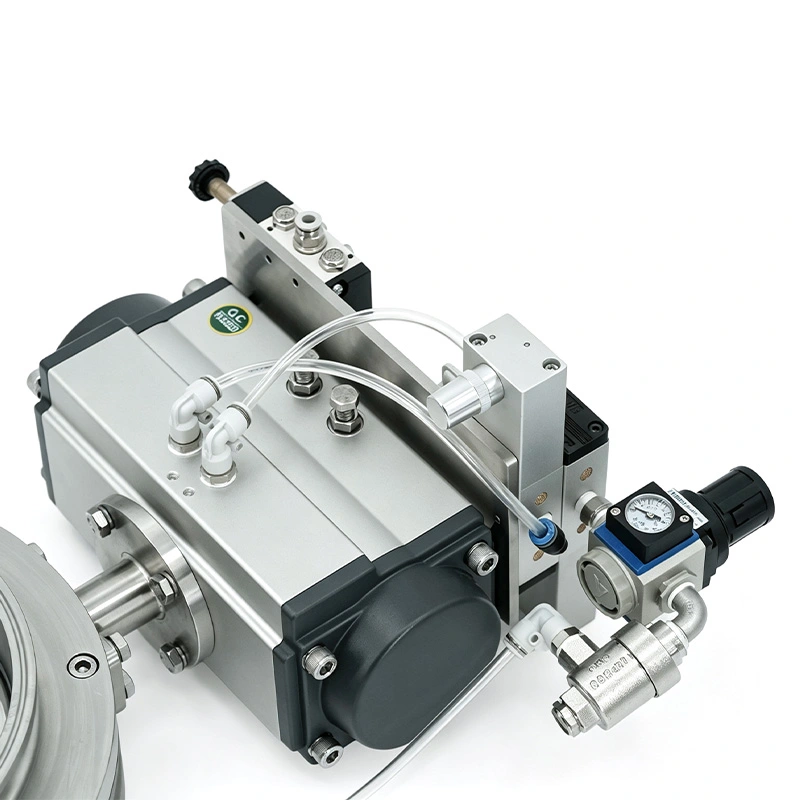

Ja. Sanitaire excentrische vlinderklep met intrekbare zitting wordt bediend door een pneumatische actuator en kan dat ook zijn geïntegreerd met geautomatiseerde procescontrolesystemen.
