De grote rotor levert snel het grootste deel van het benodigde materiaal, terwijl de kleine rotor het overneemt in de buurt van het doel waarde voor gecontroleerde einddosering. Dit maakt de Sanitaire Dubbeldoserende Vlinderklep voor Poederafvoer bijzonder geschikt voor geautomatiseerde weeg-, batching-, receptbeheer- en poedervulsystemen in farmaceutische, voedsel-, nutraceutische en chemische productie.
De grote rotor zorgt voor de eerste grote materiaalafvoer. Het doel is om poeder of korrels snel te verplaatsen richting het geprogrammeerde doel, waardoor de tijd die nodig is voor elke doseercyclus wordt verkort.
De grote rotor kan worden geconfigureerd voor een vlinderrotatie van 0–90° of een sterrotatie van 0–180°, afhankelijk van de vereiste doseereigenschappen.
Wanneer de batch het doelgewicht nadert, schakelt het besturingssysteem over van de grote rotor naar de kleine rotor. De Door de kleinere opening kan materiaal in fijnere hoeveelheden worden toegevoegd, waardoor overvoeding wordt verminderd en de herhaalbaarheid wordt verbeterd.
De kleine rotor werkt met een rotatie van 0–180° en is speciaal ontworpen voor de laatste precisiedoseringsfase.
Het doseerproces volgt een gecontroleerde volgorde:
Bulkvoer → Doelbenadering → Fijndosering → Setpoint bereikt → Automatisch sluiten
De grote rotor transporteert eerst materiaal met een hoge snelheid. Zodra de doelwaarde wordt benaderd, treedt het besturingssysteem in werking schakelt over naar de kleine rotor. De kleine rotor voert vervolgens de laatste bijvulling uit totdat het geprogrammeerde setpoint is bereikt bereikt.
Deze tweefasenaanpak biedt een praktisch evenwicht tussen doorvoer en doseernauwkeurigheid, vooral in de transportsector geautomatiseerde weeg- en batchsystemen.
De sanitaire vlinderklep met dubbele dosering voor poederafvoer kan worden gekoppeld aan PLC-systemen, loadcellen en industriële weegbesturingen, waardoor doseerparameters kunnen worden geïntegreerd in een geautomatiseerd productieproces.
Dit maakt het geschikt voor toepassingen waarbij operators herhaalbare hoeveelheden ingrediënten nodig hebben in plaats van simpelweg het openen en sluiten van een conventionele afvoerklep.
Typische toepassingen zijn onder meer automatische batchverwerking, voeding met gewichtsverlies, poedervulling en farmaceutische ingrediënten dosering en receptgestuurde productie.
De productcontactcomponenten zijn verkrijgbaar in 304 of 316L roestvrij staal, terwijl de contactloze componenten gebruik maken van SS304. Oppervlakken die in contact komen met producten kunnen een Ra <0,4 μm bereiken, waardoor het vasthouden van materiaal wordt verminderd en de reiniging wordt vereenvoudigd.
Dankzij het sanitaire snelklemontwerp kan de klep efficiënt worden gedemonteerd en opnieuw in elkaar worden gezet tijdens het reinigen of reinigen productwisseling nodig is.
Beschikbare afdichtingsopties zijn onder meer PTFE, EPDM en siliconen, waarbij configuraties kunnen worden geselecteerd op basis van het materiaal en procesvereisten.
| Specificatie | Details |
| Ventieltype | Sanitaire dubbeldoserende vlinderklep |
| Beschikbare maten | 6", 8", 10", 12" |
| Werkdruk | -0,1 MPa tot +0,5 MPa |
| Werktemperatuur | -20°C tot +135°C |
| Productcontactmateriaal | SS304 / SS316L |
| Contactloos materiaal | SS304 |
| Afdichtingsopties | PTFE, EPDM, siliconen |
| Oppervlakteafwerking | Ra <0,4 μm |
| Beëindig de verbinding | Tri-Clamp, flens |
| Verbindingsnormen | DIN 11850, BS4825, ISO 1127, ASTM BPE |
| Grote rotor | 0–90° / 0–180° |
| Kleine rotor | 0–180° |

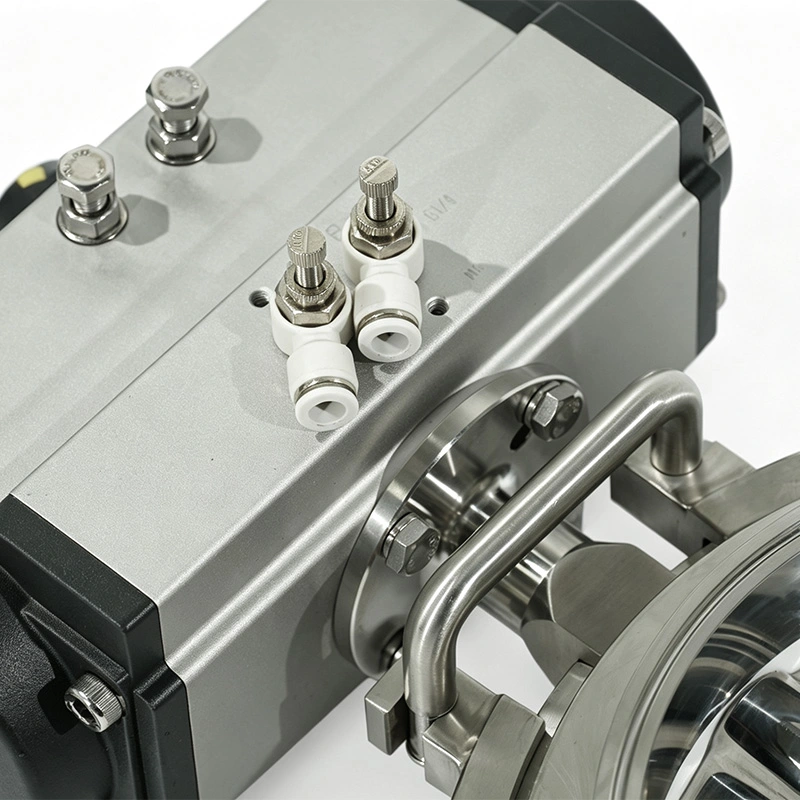

| Bediening | Pneumatische aandrijving |
De sanitaire dubbeldoseringsvlinderklep voor poederafvoer kan worden gebruikt voor het gecontroleerd doseren van geneesmiddelen poeders en droge ingrediënten waarbij herhaalbare batchhoeveelheden belangrijk zijn. Het 316L roestvrij staal productcontactmogelijkheid en hygiënische oppervlakteafwerking ondersteunen GMP-georiënteerde verwerkingsomgevingen.
Voor meel, zetmeel, voedingsingrediënten en andere droge voedingsmaterialen zorgt de grote rotor voor een snelle bulktoevoer terwijl de kleine rotor de laatste bijdosering uitvoert.
Het systeem met dubbele rotor kan worden geïntegreerd in geautomatiseerde vulapparatuur waar materiaal een geprogrammeerd niveau moet bereiken gewicht zonder overmatig overvoeren.
De sanitaire dubbele doseervlinderklep voor poederafvoer zorgt voor een gecontroleerde dosering van poeders en korrels ingrediënten die worden gebruikt bij de productie van voeding en supplementen, ter ondersteuning van receptgebaseerde productie en herhaalbaar batchhoeveelheden.
Voor droge chemische poeders en korrelvormige materialen zorgt de tweetraps doseerstructuur voor een evenwichtige materiaaldoorvoer met gecontroleerde einddosering.
| Overweging | AVM dubbeldoserende vlinderklep | Eentraps doseerventiel |
| Doseringsfasen | Grof + fijn doseren | Eentraps |
| Hogesnelheidsinvoer | Grote rotor | Afhankelijk van het ventiel |
| Fijne opwaardering | Kleine rotor | Zelfde opening |
| Batchcontrole | Ontworpen voor geautomatiseerd wegen | Beperkter |
| Controle over overvoeding | De fijne rotor helpt overtollig voer te verminderen | Afhankelijk van de nauwkeurigheid van de regeling |
| Automatisering | Compatibel met PLC/loadcell | Afhankelijk van de configuratie |
| Sollicitatie | Precisie batching en dosering | Algemene materiaalafvoer |
Een klant die poederdosering in een geautomatiseerde weeglijn integreerde, moest de aanvoersnelheid verhogen zonder dat dit nodig was het opofferen van de uiteindelijke batchnauwkeurigheid. De klant heeft gekozen voor de dubbele doseerconfiguratie van AVM vanwege de grote rotor kon het grootste deel van het materiaal snel verwerken, terwijl de kleine rotor het laatste bijvullen voltooide.
Tijdens de productietesten heeft de klant zich daarom gericht op de overgang tussen grof- en fijndoseren rechtstreeks van invloed op de herhaalbaarheid van batches. Door de tweetrapsstructuur kon het besturingssysteem van de klant overschakelen fijne dosering naarmate het streefgewicht naderde.
Een farmaceutische fabrikant had een hygiënisch doseerventiel nodig voor de bereiding van ingrediënten op receptbasis. De klant selecteerde de 316L productcontactconfiguratie met een sanitaire oppervlakteafwerking en snelklemconstructie. De De belangrijkste feedback was dat de klep een automatische doseerregeling combineerde met een structuur die praktisch bleef schoonmaak en productwissel.
De sanitaire klepproducten van AVM worden ondersteund door 3-A Sanitaire Normen, ISO 9001, CE en FDA-naleving toepasselijke producten en eisen.
Voor farmaceutische en nutraceutische toepassingen kan het dubbele doseerventiel worden geconfigureerd met 316L roestvrijstalen productcontactoppervlakken, FDA-conforme afdichtingsmaterialen en hygiënische afwerkingen, ondersteunend GMP-georiënteerde productieomgevingen.
Relevante materiaal- en nalevingsdocumentatie kan worden verstrekt op basis van de projectvereisten.
Het wordt gebruikt voor het gecontroleerd en herhaalbaar doseren van poeders, granulaten en andere droge bulkmaterialen, vooral waar zowel een hoge voersnelheid als een nauwkeurige einddosering zijn vereist.
De grote rotor voert de grove dosering uit, waarbij het materiaal snel wordt verplaatst, terwijl de kleine rotor de fijne dosering nabij de grond uitvoert doelwaarde. Deze gefaseerde aanpak helpt de doorvoer en doseernauwkeurigheid in evenwicht te brengen.
Ja. De sanitaire vlinderklep met dubbele dosering voor poederafvoer kan worden gekoppeld aan PLC-besturingen, loadcellen en geautomatiseerde weegsystemen voor programmeerbare dosering en batching.
Ja. De klep kan worden vervaardigd met SS316L-productcontactcomponenten, hygiënische oppervlakken en FDA-conforme afdichtingen, waardoor het geschikt is voor GMP-georiënteerde farmaceutische verwerking.
Standaardformaten zijn 6", 8", 10" en 12".
Afhankelijk van de procesomstandigheden en toepassing zijn PTFE-, EPDM- en siliconenafdichtingsopties beschikbaar vereisten.
