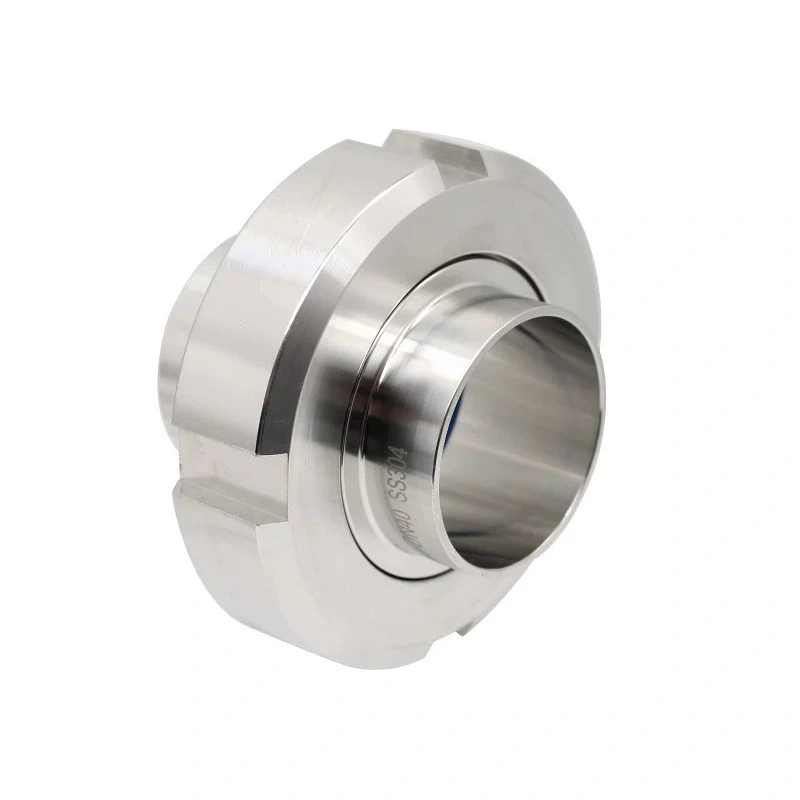

De Hygienic SMS Union Pipe Fitting is vervaardigd uit SUS304 / 1.4301 of SUS316L / 1.4404 roestvrij staal en ontworpen volgens SMS 1145 hygiënische unie-eisen. Nauwkeurig bewerkte verbindings- en afdichtingsoppervlakken helpen daarbij zorgt voor een betrouwbare verbinding, terwijl het gladde binnenoppervlak het vasthouden van product binnen de proceslijn vermindert.
AVM SMS Union Pipefitting is geschikt voor zuivel, voedingsmiddelen en dranken, brouwerijen, farmaceutica, biotechnologie, cosmetica, en andere hygiënische vloeistofverwerkingssystemen, met name waar het gaat om reinigbaarheid en gemakkelijk pijpleidingonderhoud zijn belangrijk.
De verbinding is ontworpen volgens de SMS 1145-vereisten voor sanitaire leidingaansluitingen. De gestandaardiseerde structuur helpt de compatibiliteit met overeenkomstige SMS-sanitaire componenten te vergemakkelijken en stelt ingenieurs in staat onderhoudbare gebouwen te bouwen procesleidingsystemen.
Het unieformaat is met name handig voor pijpleidingen die periodiek moeten worden geopend voor vervanging van apparatuur. inspectie, reiniging of wijziging van de proceslijn.
AVM biedt materiaalopties SUS304/1.4301 en SUS316L/1.4404.
SUS304 is geschikt voor algemene sanitaire verwerkingstoepassingen waarbij de standaard corrosieweerstand voldoende is. SUS316L biedt een hogere corrosieweerstand aan en wordt vaak geselecteerd voor farmaceutische toepassingen, biotechnologie, zuivelproducten en veeleisende procesomgevingen.
Bij de materiaalkeuze moet rekening worden gehouden met het procesmedium, de reinigingschemicaliën, de bedrijfstemperatuur en de toepasselijke omstandigheden eisen van de industrie.
Verschillende installatieomstandigheden vereisen verschillende aansluitmogelijkheden. AVM SMS Union Pijpfitting kan dat zijn geleverd in configuraties met schroefdraadkoppeling, laskoppeling en mannelijke/vrouwelijke koppeling.
Hierdoor kunnen kopers de verbindingsstructuur selecteren op basis van het bestaande leidingwerk, de apparatuurinterface, installatiemethode en onderhoudsvereisten.

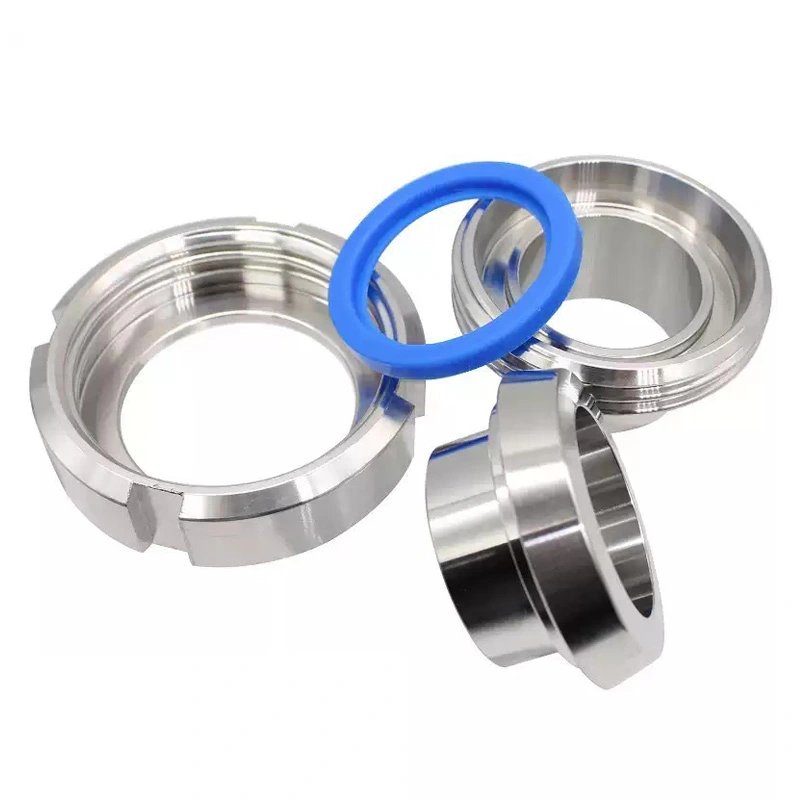

De afdichtingsinterface is een van de belangrijkste overwegingen bij het selecteren van een sanitaire verbinding. AVM SMS-vakbonden gebruiken nauwkeurig bewerkte afdichtingsoppervlakken en compatibele sanitaire afdichtingsmaterialen om lekkage tijdens normale omstandigheden te helpen verminderen operatie.
Beschikbare afdichtingsmaterialen zijn onder meer EPDM, FKM, PTFE en siliconen, waardoor de afdichtingsconfiguratie kan worden geselecteerd afhankelijk van het procesmedium en de bedrijfsomstandigheden.
De standaard oppervlakteafwerking is Ra ≤ 0,8 μm. Het gladde binnenoppervlak helpt de gebieden te verkleinen waar procesvloeistoffen kunnen komen blijven en ondersteunt reinigingsprocedures in hygiënische leidingsystemen.
| Item | Specificatie |
| Product | Hygiënische SMS Union pijpfitting |
| Standaard | Sms-1145 |
| Maatbereik | DN10 – DN100 |
| Materiaal | SUS304 / 1.4301, SUS316L / 1.4404 |
| Afdichtingsmateriaal | EPDM / FKM / PTFE / Siliconen |
| Standaard oppervlakteafwerking | Ra ≤ 0,8 μm |
| Verbindingstypen | Schroefverbinding / Gelaste Unie / Mannelijke-vrouwelijke Unie |
| Schoonmaak | CIP/SIP-compatibel |
| Sollicitatie | Hygiënische procesleidingsystemen |
Dankzij de verbindingsstructuur kunnen aangesloten componenten worden gescheiden zonder de pijpleiding door te snijden. Dit is handig wanneer pompen, kleppen, instrumenten, tanks of andere procesapparatuur vereisen inspectie of vervanging.
Voor fabrieken met regelmatig productie-onderhoud kan een verwijderbare verbindingsverbinding de werkzaamheden verminderen toegang tot afzonderlijke delen van het leidingsysteem.
De verbinding moet worden gemonteerd met behulp van de juiste pakking- en aanhaalmethode. Overmatige aanscherping zou moeten zijn vermeden omdat dit de afdichtingscomponenten kan beschadigen of de verbindingsprestaties kan beïnvloeden.
De Hygiënische SMS Union Pipe Fitting kan worden ingebouwd in sanitaire leidingsystemen met behulp van CIP- en SIP-reiniging procedures, op voorwaarde dat het geselecteerde materiaal en de afdichting compatibel zijn met de daadwerkelijke reinigingschemicaliën, temperatuur, druk en sterilisatieomstandigheden.
Sanitaire verbindingen moeten meer bieden dan alleen mechanische verbindingen. Hun interne geometrie, afdichtingsstructuur, oppervlakteafwerking en materiaalkeuze hebben allemaal invloed op de reiniging en verontreinigingscontrole.
De AVM Hygienic SMS Union Pipe Fitting maakt gebruik van een soepel intern stromingspad en een roestvrijstalen constructie om de stroming te verminderen productbehoud en ondersteuning van een hygiënische verwerking.
Voor farmaceutische, biotechnologische, voedsel- en zuivelprojecten moeten kopers de volledige leidingconstructie beoordelen, inclusief buizen, fittingen, pakkingen, kleppen, laskwaliteit en reinigingsprocedures, in plaats van het beoordelen van de unie zelfstandig.
SMS-unies zijn geschikt voor zuivelproceslijnen die worden gebruikt voor melk, room, yoghurt en andere vloeibare zuivelproducten. De verwijderbare verbindingsstructuur is handig voor apparatuur die regelmatige inspectie en reiniging vereist.
De unie kan worden gebruikt bij de productie van dranken, de verwerking van vloeibaar voedsel, de overdracht van ingrediënten en sanitaire voorzieningen leidingen waar reinigbare verbindingen vereist zijn.
In brouwapparatuur kunnen vakbonden tanks, pompen, kleppen en procesleidingen aansluiten, terwijl selectie mogelijk is onderdelen die voor onderhoud moeten worden verwijderd.
De SUS316L-constructie en compatibele afdichtingsmaterialen maken de verbinding geschikt voor schone procesleidingen die worden gebruikt in farmaceutische en biotechnologische faciliteiten. De uiteindelijke materiaal- en oppervlaktevereisten moeten worden geselecteerd op basis van de specifieke processpecificatie.
De unie kan worden toegepast op verwerkingslijnen voor sanitaire vloeistoffen voor cosmetica en geschikte chemische producten corrosiebestendigheid, reinigbaarheid en onderhoudbare verbindingen zijn vereist.
| Afdichtingsmateriaal | Typische selectieoverweging |
| EPDM | Geschikt voor vele watergedragen en algemene sanitaire toepassingen |
| FKM | Geschikt waar een hogere chemische en temperatuurbestendigheid vereist is |
| PTFE | Geschikt voor veeleisende chemische compatibiliteitseisen |
| Siliconen | Vaak geselecteerd voor toepassingen die een flexibele sanitaire afdichting vereisen |
| Selectiebasis | Procesmedium, temperatuur, druk, reinigingschemicaliën en sterilisatieomstandigheden |
Het daadwerkelijke afdichtingsmateriaal moet vóór de bestelling worden bevestigd aan de hand van het procesmedium en de bedrijfsomstandigheden.
Het beschikbare bereik is DN10–DN100. De maat van de verbinding moet overeenkomen met de bestaande buis- of apparatuuraansluiting in plaats van alleen te worden geselecteerd op basis van het verwachte debiet.
SUS304 is geschikt voor veel algemene sanitaire toepassingen, terwijl SUS316L normaal gesproken de voorkeur heeft vanwege hogere corrosie weerstand en veeleisender hygiënische procesomstandigheden.
Configuraties met schroefdraad, gelaste en mannelijke/vrouwelijke configuraties voldoen aan verschillende installatievereisten. Kopers moeten de bestaande pijplijninterface voordat u de unie selecteert.
EPDM, FKM, PTFE en siliconen hebben verschillende chemische en temperatuurbestendige eigenschappen. Het zegel zou moeten zijn geselecteerd op basis van het daadwerkelijke proces en de reinigingsomstandigheden.
AVM levert Hygiënische SMS Union Pipe Fitting in verschillende maten, RVS kwaliteiten, aansluitconfiguraties, en afdichtingsmaterialen voor hygiënische procesleidingprojecten.
Bij het aanvragen van een offerte kunnen kopers de DN-maat, materiaalkwaliteit, aansluittype, afdichtingsmateriaal, hoeveelheid, oppervlakteafwerking en toepassing.
Voor zuivel-, voedsel-, drank-, farmaceutische, biotechnologische, cosmetische en andere schone procesprojecten kan AVM dit bevestigen de juiste configuratie en beschikbare technische documentatie volgens de specifieke ordervereisten.
Het product is ontworpen volgens de SMS 1145 hygiënische unie-eisen en is bedoeld voor compatibel sanitair procesleidingsystemen.
De standaard materiaalopties zijn SUS304 / 1.4301 en SUS316L / 1.4404. Het juiste cijfer moet worden geselecteerd volgens de procesmedium- en corrosie-eisen.
Het standaard maatbereik is DN10 tot DN100. De vereiste maat moet overeenkomen met de bestaande sanitaire buis en apparatuur aansluiting.
Beschikbare opties zijn EPDM, FKM, PTFE en siliconen. Het juiste materiaal is afhankelijk van het procesmedium, temperatuur, druk, reinigingschemicaliën en sterilisatieomstandigheden.
Ja. De verbinding kan worden ingebouwd in CIP/SIP-compatibele sanitaire systemen, op voorwaarde dat de gekozen afdichting wordt toegepast materiaal en complete aansluitconstructie zijn geschikt voor de daadwerkelijke reinigings- en sterilisatieomstandigheden.
Een lasverbinding zorgt voor een permanente pijpverbinding, terwijl een verbinding voor een verwijderbare verbinding zorgt. SMS-vakbonden zijn dat wel met name handig wanneer apparatuur of pijpleidingsecties regelmatig moeten worden geïnspecteerd, vervangen of gedemonteerd.
Niet elke farmaceutische toepassing vereist dezelfde materiaalconfiguratie. SUS316L wordt echter gewoonlijk gekozen voor veeleisende hygiënische en corrosiegevoelige procesomgevingen. De uiteindelijke materiaalkwaliteit moet worden bepaald volgens de processpecificatie.
De standaard oppervlakteafwerking is Ra ≤ 0,8 μm. Als een project een andere oppervlaktespecificatie vereist, moet dit zo zijn bevestigd met AVM vóór productie.
De standaard productietijd bedraagt 7-10 dagen. Het werkelijke schema is afhankelijk van de bestelhoeveelheid, de beschikbaarheid van materialen, productspecificaties en aanpassingsvereisten. Spoedbestellingen dienen vóór bestelling te worden bevestigd bij AVM.
De standaardvoorwaarden zijn een aanbetaling van 30% en een saldo van 70% vóór verzending via T/T of L/C. Bestellingen met een kleine waarde moeten worden betaald volledig vóór productie.
De producten worden veilig verpakt in papieren en houten kisten voor internationaal transport. Verpakkingsregelingen kan worden bevestigd op basis van de bestelhoeveelheid en verzendvereisten.
