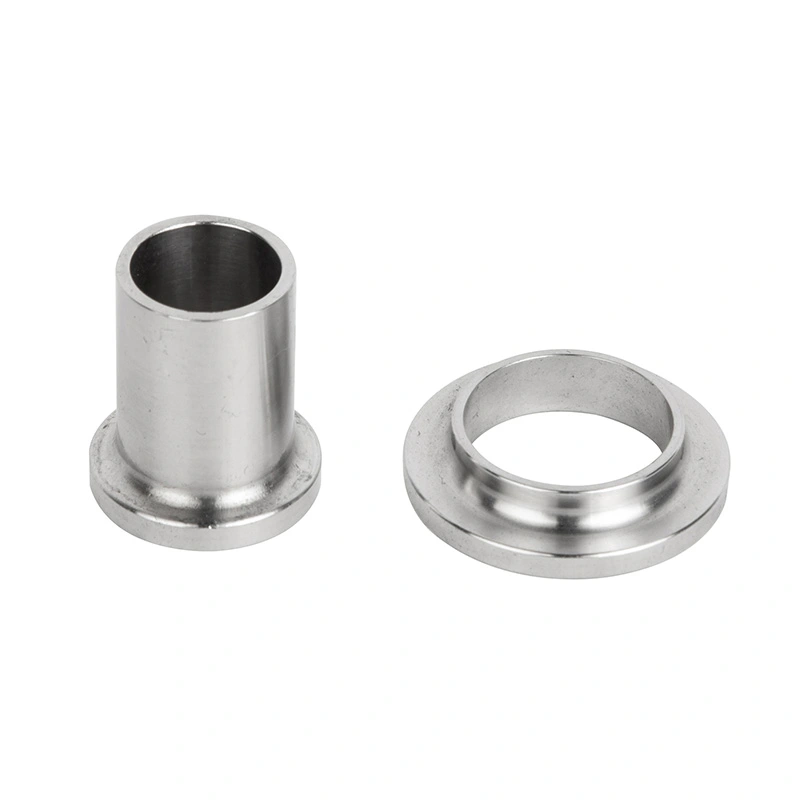

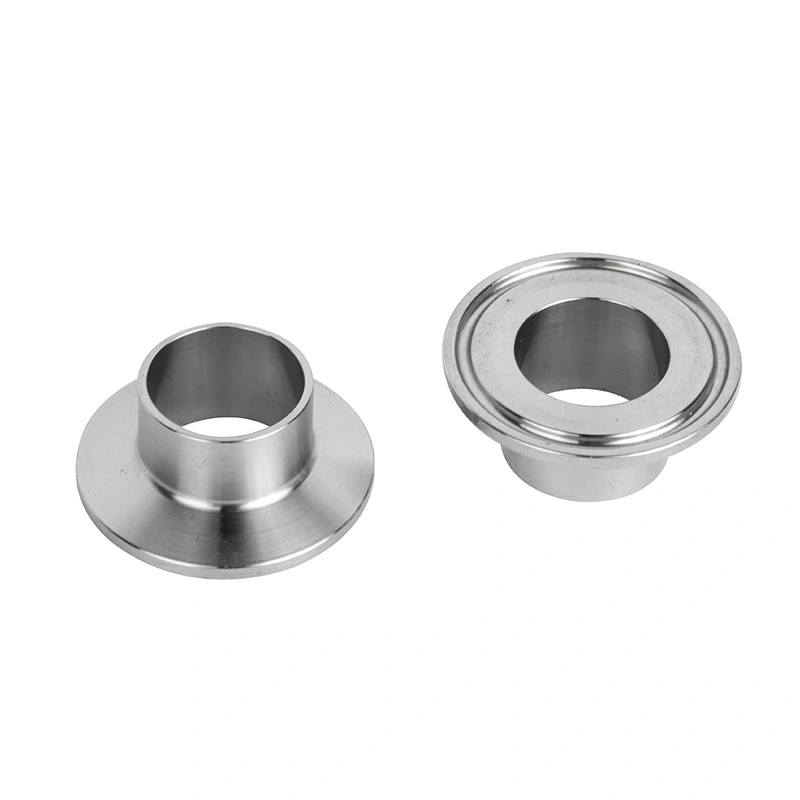

De Hygienic BS 4825 ferrule is voornamelijk vervaardigd uit 316L roestvrij staal (1.4404) voor toepassingen die goede corrosieweerstand, mechanische sterkte en hygiënische prestaties. Een optie van roestvrij staal 304 is ook mogelijk beschikbaar voor toepassingen waarbij de materiaalvereisten minder veeleisend zijn.
Ontworpen volgens BS 4825 Deel 3, is de ferrule verkrijgbaar in de maten 1/2" tot 8". Het is met precisie machinaal vervaardigd Het afdichtingsvlak en het gladde binnenoppervlak helpen productretentie te verminderen en ondersteunen CIP/SIP-reinigingsprocedures.
De AVM-ferrule voldoet aan de maatvereisten die horen bij BS 4825 Deel 3 hygiënische ferrules. Het is ontworpen voor gebruik met compatibele sanitaire klemverbindingen, waardoor procesapparatuur en pijpleidingsecties kunnen worden aangesloten en losgekoppeld zonder de buis door te snijden of opnieuw te lassen.
Dit maakt de verbinding geschikt voor systemen waarbij regelmatige inspectie, reiniging, vervanging van componenten of Onderhoud van apparatuur is vereist.
316L roestvrij staal / 1.4404 is het standaardmateriaal voor toepassingen die een hogere corrosieweerstand vereisen hygiënische prestaties. Het wordt vaak geselecteerd vanwege de farmaceutische, biotechnologie-, zuivel-, voedsel- en hoge zuiverheidsgraad processystemen.
304 roestvrij staal is beschikbaar als alternatief voor geschikte toepassingen waarbij het procesmedium en omgevingsomstandigheden vereisen niet de extra corrosieweerstand van 316L.
De materiaalkeuze moet gebaseerd zijn op het procesmedium, de reinigingschemicaliën, de bedrijfstemperatuur en de toepasselijke omstandigheden projectvereisten.
De Hygiënische BS 4825 Ferrule maakt gebruik van een sanitaire klemverbinding die werkt met een compatibele pakking en klem. Dit Dankzij de configuratie kan de verbinding relatief snel worden gemonteerd en gedemonteerd in vergelijking met permanent gelaste verbindingen.
Voor een correcte afdichting moeten de ferrule, pakking en klem worden geselecteerd als een compatibele set met bijpassende afmetingen.
De interne oppervlakteconditie van een sanitaire ferrule heeft rechtstreeks invloed op de productretentie en de reinigingsprestaties. AVM BS 4825 Ferrule gebruikt een glad binnenoppervlak met een standaardafwerking van Ra ≤ 0,8 μm.
De gladde boring vermindert de gebieden waar procesmedia zich kunnen ophopen en ondersteunt een effectievere reiniging en drainage. De ferrule kan worden ingebouwd in sanitaire leidingsystemen met behulp van CIP- en SIP-procedures, op voorwaarde dat de volledige montage en de afdichtingscomponenten zijn geschikt voor de gespecificeerde reinigings- en sterilisatieomstandigheden.
Voor toepassingen met een hoge zuiverheid kunnen kopers vóór de productie de vereiste oppervlakteafwerking en documentatie specificeren.
De AVM Hygienic BS 4825 Ferrule is ontworpen voor sanitaire verwerkingssystemen waarbij hygiënische constructie, materiaal compatibiliteit, oppervlakteconditie en reinigbaarheid zijn belangrijk. Productconfiguraties kunnen op basis daarvan worden geselecteerd aan vereisten die verband houden met 3-A sanitaire normen, EHEDG-hygiënische ontwerpprincipes en FDA-voedselcontact materiële eisen.
De toepasselijke nalevingsvereisten zijn afhankelijk van de roestvrij staalkwaliteit, oppervlakteafwerking, pakkingmateriaal en volledige verbindingsconfiguratie. AVM kan de toepasselijke documentatie voor het specifieke product bevestigen en projectvereisten.
Voor voedsel- en zuivelverwerkingstoepassingen kan de ferrule worden gespecificeerd volgens het toepasselijke 3-A-sanitair eisen, waarbij aandacht is besteed aan gladde productcontactoppervlakken, reinigbaarheid en hygiënische aansluiting ontwerp.
De ferrule kan worden ingebouwd in leidingsystemen die met name zijn ontworpen rond de EHEDG-hygiënische ontwerpprincipes voor toepassingen waarbij een lage productretentie, effectieve reiniging en hygiënische procesomstandigheden vereist zijn.
Voor voedsel- en dranktoepassingen waarbij productcontact betrokken is, kunnen geschikte materiaal- en afdichtingsconfiguraties worden gebruikt geselecteerd volgens de toepasselijke FDA-vereisten. De specifieke FDA-documentatie moet worden bevestigd volgens het geleverde materiaal en de pakkingconfiguratie.
| Item | Specificatie |
| Product | Hygiënische BS 4825 ferrule |
| Standaard | BS 4825 Deel 3 |
| Standaard materiaal | RVS 316L / 1.4404 |
| Optioneel materiaal | Roestvrij staal 304 |
| Maatbereik | 1/2" – 8" |
| Oppervlakteafwerking | Ra ≤ 0,8 μm |
| Verbindingstype | Klemhuls |
| Afdichtingsmethode | Compatibele sanitaire pakking + klem |
| Schoonmaak | CIP/SIP-compatibel |
| Hygiënische vereisten | 3-A / EHEDG / FDA toepasselijke configuratie |
| Sollicitatie | Hygiënische en zeer zuivere leidingsystemen |
De volgende afmetingen hebben betrekking op gangbare ferrule-afmetingen die worden geleverd voor toepassingen met sanitaire leidingen. Kopers moeten dit bevestigen de vereiste buis-OD en aansluitafmetingen voordat u bestelt.
| Buis buitendiameter | Lengte van de ferrule | Flens buitendiameter |
| 1/2" (12,7 mm) | 21,5 mm | 25,4 mm |
| 1" (25,4 mm) | 21,5 mm | 50,5 mm |
| 2" (50,8 mm) | 21,5 mm | 64,0 mm |
| 3" (76,2 mm) | 21,5 mm | 91,0 mm |
| 4" (101,6 mm) | 21,5 mm | 119,0 mm |
| 6" (152,4 mm) | 28 mm | 167,0 mm |
De ferrule kan worden gebruikt in sanitaire proceslijnen voor vloeistofoverdracht, apparatuuraansluitingen en schone processen systemen. Dankzij de klemconfiguratie kunnen aangesloten componenten ook worden verwijderd voor inspectie en onderhoud.
Typische toepassingen zijn onder meer de verwerking van dranken, de productie van vloeibaar voedsel, de overdracht van ingrediënten en sanitaire voorzieningen systemen waarbij corrosiebestendigheid en reinigbare leidingverbindingen vereist zijn.
316L roestvrijstalen adereindhulzen zijn geschikt voor melk-, room-, yoghurt- en andere zuivelverwerkingssystemen waar hygiënisch aansluitingen en frequente reiniging behoren tot de normale productie.
De Hygienic BS 4825 Ferrule kan worden geïnstalleerd in sanitaire brouw- en drankapparatuur, inclusief leidingen verbindingen tussen tanks, pompen, kleppen en andere procescomponenten.
Voor zeer zuivere vloeistofsystemen zorgen het gladde binnenoppervlak en de sanitaire klemverbinding voor een reinigbare oplossing leidingwerk opstelling. Het uiteindelijke materiaal, de oppervlakteafwerking, de pakking en de reinigingsprocedure moeten overeenkomstig worden geselecteerd aan de processpecificatie.
De ferrule moet overeenkomen met de werkelijke buitendiameter van de buis en de toepasselijke BS 4825-afmetingen. Alleen al de nominale leidingmaat mag niet worden gebruikt bij het bestellen van vervangende onderdelen.
316L heeft over het algemeen de voorkeur voor veeleisende sanitaire, farmaceutische, biotechnologische, zuivel- en corrosiegevoelige toepassingen toepassingen. 304 kan worden overwogen wanneer de corrosieweerstand voldoende is voor de procesomgeving.
Een standaard Ra ≤ 0,8 μm afwerking is geschikt voor veel sanitaire toepassingen. Projecten met strengere netheid vereisten kunnen, indien van toepassing, een gladdere oppervlakteafwerking specificeren.
Een sanitaire ferrule vereist een compatibele pakking en klem om de volledige verbinding te vormen. De afmetingen en materiaal van deze componenten moet samen worden gecontroleerd om een goede montage en afdichting te garanderen.
Kopers moeten de verwachte schoonmaakchemicaliën, temperatuur, sterilisatieomstandigheden en werking opgeven omgeving bij het selecteren van de ferrule- en afdichtingscomponenten voor CIP/SIP-systemen.
AVM levert BS 4825 sanitaire adereindhulzen voor hygiënische leidingprojecten die verschillende maten, materiaalkwaliteiten, oppervlakteafwerkingen en verbindingsconfiguraties.
Voor een offerte en technische bevestiging kunnen kopers de buis-OD, materiaalkwaliteit, hoeveelheid, oppervlakteafwerking opgeven, pakkingvereiste en toepassing.
Voor farmaceutische, biotechnologische, voedsel-, zuivel-, dranken- en hoogzuivere projecten kan AVM dit bevestigen productconfiguratie en beschikbare technische documentatie volgens de specifieke ordervereisten.
De ferrule is ontworpen volgens de vereisten van BS 4825 Deel 3 voor hygiënische ferrules en is bedoeld voor compatibele sanitaire klemleidingsystemen.
Het standaardmateriaal is roestvrij staal 316L / 1.4404. Geschikt is ook roestvrij staal 304 leverbaar toepassingen.
Het geleverde maatbereik is 1/2" tot 8". Veel voorkomende maten zijn 1/2", 1", 2", 3", 4" en 6". De exacte afmetingen moeten worden bevestigd aan de vereiste buisnorm voordat u bestelt.
Ja. De ferrule kan worden gebruikt in farmaceutische en biotechnologische sanitaire leidingsystemen wanneer het geselecteerde materiaal, oppervlakteafwerking, pakking en volledige systeemconfiguratie voldoen aan de hygiënische eisen van het project.
De ferrule kan worden geconfigureerd volgens de toepasselijke 3-A-, EHEDG- en FDA-gerelateerde vereisten. De exacte naleving en documentatie zijn afhankelijk van het materiaal, de oppervlakteafwerking, de pakking en de specifieke productconfiguratie. Kopers zouden dat moeten doen bevestig de vereiste documentatie bij AVM voordat u bestelt.
De standaard oppervlakteafwerking is Ra ≤ 0,8 μm. Als het project een andere oppervlaktespecificatie vereist, moeten kopers dat doen geef bij het aanvragen van een offerte de gewenste afwerking aan.
Ja. De ferrule kan worden ingebouwd in CIP/SIP-compatibele sanitaire leidingsystemen. De volledige verbinding Het geheel, inclusief pakking en klem, moet geschikt zijn voor de feitelijke reinigings- en sterilisatieomstandigheden.
De ferrule is het buisverbindingsonderdeel. Afhankelijk van het project kan een compatibele klem en pakking worden gespecificeerd vereisten. Kopers moeten bevestigen of ze een individuele ferrule of een compleet verbindingssamenstel nodig hebben.
316L roestvrij staal wordt over het algemeen aanbevolen voor een hogere corrosieweerstand en veeleisende hygiënische toepassingen. 304 roestvrij staal kan worden gebruikt waar het procesmedium en de werkomgeving compatibel zijn met het materiaal eigenschappen.
