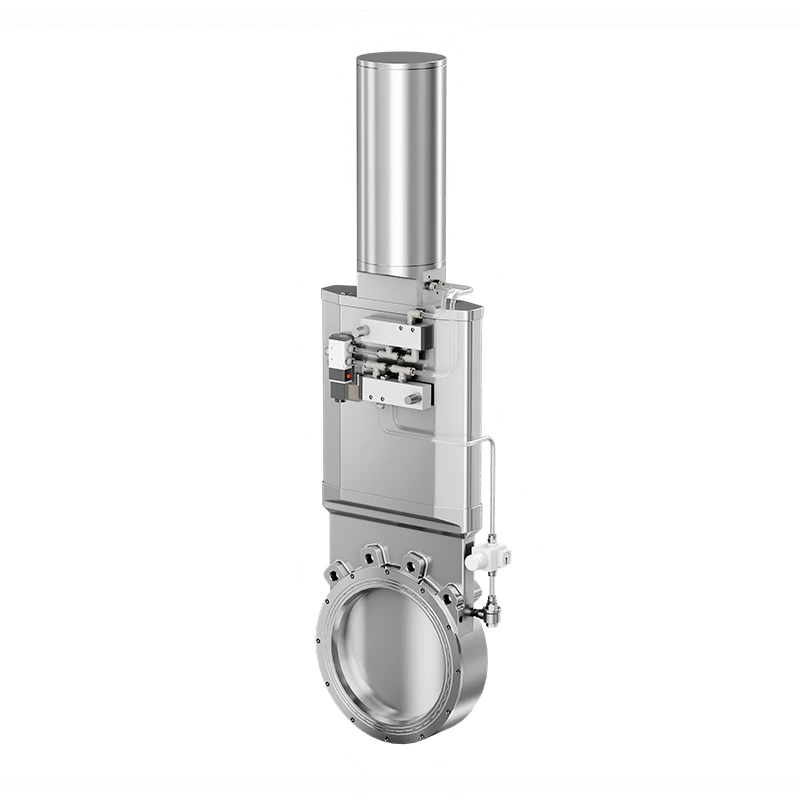

De AVM sanitaire opblaasbare mesafsluiter voor poeder- en bulkmateriaalbehandeling is ontwikkeld voor poeder- en stortgoedprocessen waarbij materiaal zich ophoopt, afdichtingsbetrouwbaarheid en hygiënische werking moeten samen in overweging worden genomen. De lineaire poort kan er doorheen opgehoopt poeder of vezelachtig materiaal tijdens het sluiten, terwijl het opblaasbare afdichtingselement tijdens het sluiten ingetrokken blijft poortbeweging om wrijving en slijtage te verminderen.
Nadat de poort de gesloten positie heeft bereikt, wordt het afdichtingselement onder druk gezet om een strakke barrière rond de poort te vormen. Deze structuur is geschikt voor farmaceutische poeders, voedselingrediënten, fijne chemicaliën, batterijmaterialen en andere stortgoederen die een gecontroleerde isolatie en minder stoflekkage vereisen.
AVM levert sanitaire klepconfiguraties waarbij gebruik wordt gemaakt van SS316L-productcontactmaterialen, FDA-conforme afdichtingsopties en aansluitstandaarden voor verschillende procesindelingen. De klep kan ook afhankelijk van het materiaal worden geconfigureerd kenmerken, bedrijfstemperatuur, druk en reinigingsvereisten van de toepassing.
In tegenstelling tot een vlinderschijf die over het materiaalpad draait, beweegt de schuif lineair door de productstroom. De scherpe onderrand kan door poeders, agglomeraten, vezels en andere bulkmaterialen gaan die zich kunnen ophopen boven de klep.
Bij volledige opening trekt de poort zich terug uit de hoofdstroomdoorgang. Hierdoor ontstaat er een relatief onbelemmerde opening voor zwaartekrachtafvoer en poedertransport, waardoor extra weerstand tijdens materiaaloverdracht wordt beperkt.
De poort sluit onafhankelijk van de afdichting. Eerst wordt de materiaalisolatie voltooid, daarna het opblaasbaar rondom de poort wordt de afdichting geactiveerd. Deze reeks scheidt de mechanische beweging van de poort van de afdichting proces.
Voordat de poort beweegt, komt er perslucht vrij uit het opblaasbare afdichtingselement. Het zegel trekt zich terug het poortoppervlak, waardoor het directe contact tijdens het openen en sluiten wordt verminderd.
Zodra de poort de gesloten positie bereikt, wordt er perslucht in de afdichtingskamer geleid. De afdichting zet uit rond de poort om de vereiste isolatiebarrière te creëren.
Omdat het afdichtingselement niet continu samengedrukt blijft tegen de bewegende poort, ontstaat er wrijving tijdens de poort reizen wordt verminderd. Dit kan helpen bij het beperken van slijtage veroorzaakt door herhaaldelijk gebruik en poederdeeltjes.
Productcontactcomponenten zijn verkrijgbaar in SS316L roestvrij staal, terwijl SS304 beschikbaar is voor bepaalde contactloze toepassingen componenten. De materiaalconfiguratie is geschikt voor hygiënische poederverwerkingsomgevingen.
De interne structuur is ontworpen om onnodig materiaalretentie rond de stroomdoorgang en het afdichtingsgebied te verminderen. Dit helpt de routinematige reiniging en inspectie te vereenvoudigen, vooral wanneer de klep tussen productiebatches wordt gebruikt.
FKM is verkrijgbaar als standaard afdichtingsmateriaal, met opties die voldoen aan FDA 21 CFR 177.2600. Siliconen en EPDM afdichtingen kunnen ook worden geselecteerd op basis van producteigenschappen, temperatuur en reinigingsomstandigheden.
De klep kan worden overwogen voor vrij stromende poeders en voor materialen die de neiging hebben te agglomereren, overbruggen of zich ophopen in de buurt van een isolatiepunt. De geschiktheid van de toepassing moet worden bevestigd op basis van de deeltjesgrootte, vocht, bulkdichtheid, abrasiviteit en vloeigedrag.
Het standaard werkdrukbereik is -0,1 MPa tot +0,5 MPa. De klep kan daarom in geselecteerd vacuüm worden gebruikt, zwaartekrachtontlading en lagedrukpoederoverdrachtsystemen wanneer de volledige procesconfiguratie geschikt is.
Het standaard bedrijfstemperatuurbereik is -20°C tot +150°C. De selectie van afdichtingen moet worden afgestemd op het daadwerkelijke proces temperatuur- en reinigingsomstandigheden om een betrouwbare werking te behouden.
De sanitaire opblaasbare mesafsluiter voor de verwerking van poeder en bulkmateriaal kan worden geïnstalleerd bij poederafvoeropeningen, trechteraansluitingen, uitlaten van opslagvaten, transportlijnen, voederapparatuur en tussenliggende overdrachtspunten. Het is vooral handig waar het isolatiepunt zich bevindt er sprake is van ophoping van materiaal en waar conventionele glijdende afdichtingen kunnen worden blootgesteld aan overmatige slijtage.
In farmaceutische systemen omvatten typische toepassingen het vrijgeven van API en hulpstoffen, het overbrengen van ingekapselde poeders, tabletten en capsuleproductie en isolatie van tussenmateriaal. Voedseltoepassingen kunnen meel, zetmeel, suiker, kruiden en zuivelpoeders. Batterij- en chemische processen kunnen de klep gebruiken voor geselecteerde kathode, anode, verwerking van pigmenten, additieven en fijne poeders.
| Parameter | Specificatie |
| Ventieltype | Sanitaire opblaasbare mesafsluiter |
| Klepgrootte | 4"–10" (DN100–DN250) |
| Werkdruk | -0,1 MPa tot +0,5 MPa |
| Luchttoevoerdruk | 0,6 MPa |
| Werktemperatuur | -20°C tot +150°C |
| Productcontactmateriaal | SS316L / SS304 |
| Contactloos materiaal | SS304 |
| Standaard zegel | FKM, FDA 21 CFR 177.2600-compatibel |
| Optionele afdichtingen | Siliconen, EPDM |
| Operatie | Handmatig |
| Verbindingstype | Wafeltje |
| Verbindingsnormen | HG20592, DIN PN10, 3A, GB PN10, JIS 10K |
Evalueer vóór de selectie of het materiaal vrijstromend, samenhangend, vezelig, schurend of gevoelig voor slijtage is. agglomeratie. De meskantpoort is vooral relevant daar waar materiaalophoping de conventionele werking kan verstoren isolatie kleppen.
De afdichting moet worden geselecteerd op basis van de productsamenstelling, reinigingsmiddelen, bedrijfstemperatuur en vereisten hygiëne niveau. FKM-, siliconen- en EPDM-configuraties zijn beschikbaar voor verschillende procesomstandigheden.
Het wafelvormige lichaam kan worden gecombineerd met toepasselijke leidingconfiguraties met behulp van HG20592, DIN PN10, 3A, GB PN10 of JIS 10K-normen. De definitieve verbinding moet worden bevestigd aan de bestaande pijpleiding- en apparatuurinterface.
Routineonderhoud moet zich richten op het poortoppervlak, de opblaasbare afdichting, het luchtcircuit en de productcontactgebieden. Operators moeten de afdichting inspecteren op vervorming, scheuren of verlies van elasticiteit en controleren of de poort beweegt soepel door zijn volledige slag.
Na het verwerken van kleverige, schurende of fijne poeders moet de reinigingsfrequentie afhankelijk van het materiaal worden bepaald kenmerken en productie-eisen. Bij abnormale afdichtingsdruk, luchtlekkage of verhoogde poortweerstand wordt waargenomen, moeten het afdichtingselement en het pneumatische circuit worden geïnspecteerd voordat het bedrijf wordt voortgezet.
Een farmaceutische fabrikant had een isolatieklep nodig onder een poederafvoerpunt waar materiaal zou kunnen komen accumuleren tijdens de productie. De klant maakte zich zorgen over de blootstelling aan conventionele afdichtingscomponenten herhaaldelijk contact met de bewegende poort.
Voor de toepassing werd de AVM sanitaire opblaasbare mesafsluiter geconfigureerd. Het zegel trok zich terug vóór de poort beweging, terwijl de mesrand tijdens het sluiten door opgehoopt poeder ging. De klant meldde vlotter werking en stabielere isolatie tijdens herhaalde ontladingscycli.
Een batterij-materiaalverwerker vereiste isolatie van een poedertransportlijn terwijl de materiaallekkage rond de lijn werd beperkt afdichtingsgebied. Er werd voor de opblaasbare afdichtingsconfiguratie gekozen omdat het afdichtingselement gescheiden bleef de poort tijdens beweging.
Na installatie concentreerde de klant zich op het onbelemmerde stromingspad tijdens normale overdracht en de stabiele afdichting prestatie na herhaalde openings- en sluitingshandelingen.
AVM sanitaire opblaasbare mesafsluiter voor poeder- en bulkmateriaalbehandeling kan worden geconfigureerd voor hygiënische verwerkingsvereisten met behulp van SS316L productcontact materialen en FDA-conforme afdichtingsmaterialen. Het productassortiment wordt ondersteund door ISO 9001 en CE-certificering FDA-conforme materiaalopties beschikbaar voor toepasselijke farmaceutische en voedselverwerkende toepassingen.
Afhankelijk van het project kunnen materiaalcertificaten, zegeldocumentatie en technische informatie worden geleverd vereisten ter ondersteuning van apparatuurselectie, kwaliteitsbeoordeling en validatieactiviteiten.
Het is geschikt voor poeders, korrels, geagglomereerde materialen, vezels en geselecteerde stortgoederen. Definitieve selectie moet rekening houden met deeltjeskarakteristieken, vocht, abrasiviteit en vloeigedrag.
Het afdichtingselement trekt zich terug voordat de poort beweegt en wordt opgeblazen nadat de poort de gesloten positie heeft bereikt. Dit vermindert de wrijving tijdens de poortbeweging en zorgt voor isolatie na sluiting.
Ja. De lineaire mespoort is ontworpen om opgehoopte poeders en bepaalde geagglomereerde of vezelachtige stoffen te passeren materialen tijdens de sluiting.
Ja. SS316L-productcontactconstructie, sanitaire oppervlakken en FDA-conforme afdichtingsopties maken het geschikt voor toepasselijke farmaceutische poederverwerkingssystemen.
FKM is de standaardoptie, waarbij FDA 21 CFR 177.2600-compatibele kwaliteiten beschikbaar zijn. Siliconen en EPDM kunnen dat ook zijn geselecteerd op basis van procesvereisten.
De standaard werkdruk bedraagt -0,1 MPa tot +0,5 MPa, met een bedrijfstemperatuurbereik van -20°C tot +150°C. De werkelijke limieten zijn afhankelijk van het geselecteerde afdichtingsmateriaal en de procesomstandigheden.
